14
2 Installation und Montage

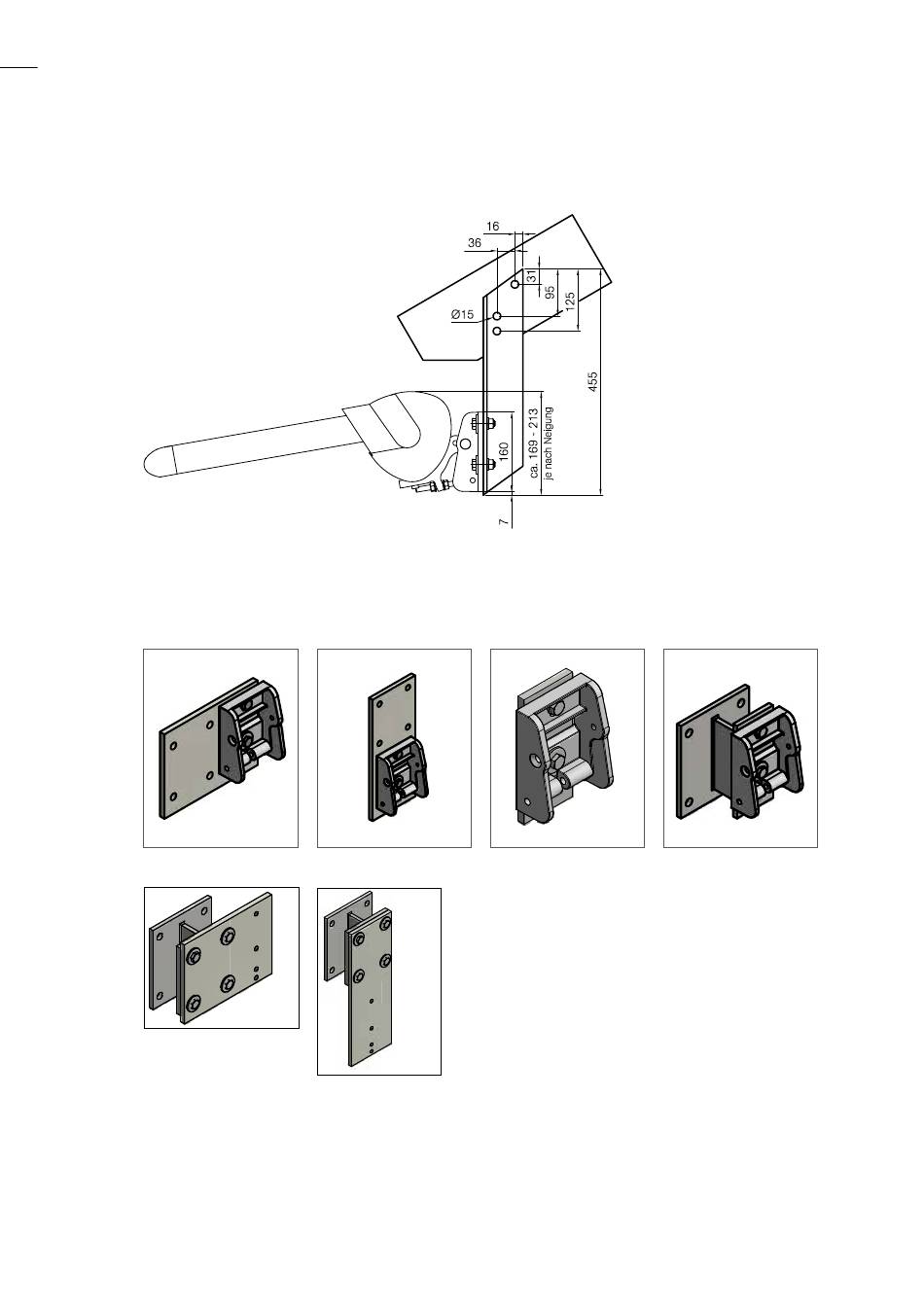

Dachsparrenmontage
Die Anlage muss mit einer Mindestneigung von 5 ° montiert werden.
Abb. 9: Dachsparrenmontage
Sonderkonsolen
Zur Befestigung der Konsole auf der Sonderkonsole werden zwei Schrauben
(M12 x 25) und zwei Scheiben aus dem Zubehörpäckchen benötigt.
Abb. 10: Konsolplatte H Abb. 11: Konsolplatte V
Abb. 14: Abstands -
konsole Wandmontage,
Variante BT-2
Abb. 12: Ausgleichs-
platte
Abb. 15: Abstandskonsole
Wandmontage, Variante BT-1
Abb. 13: Abstands-
konsole Variante T
