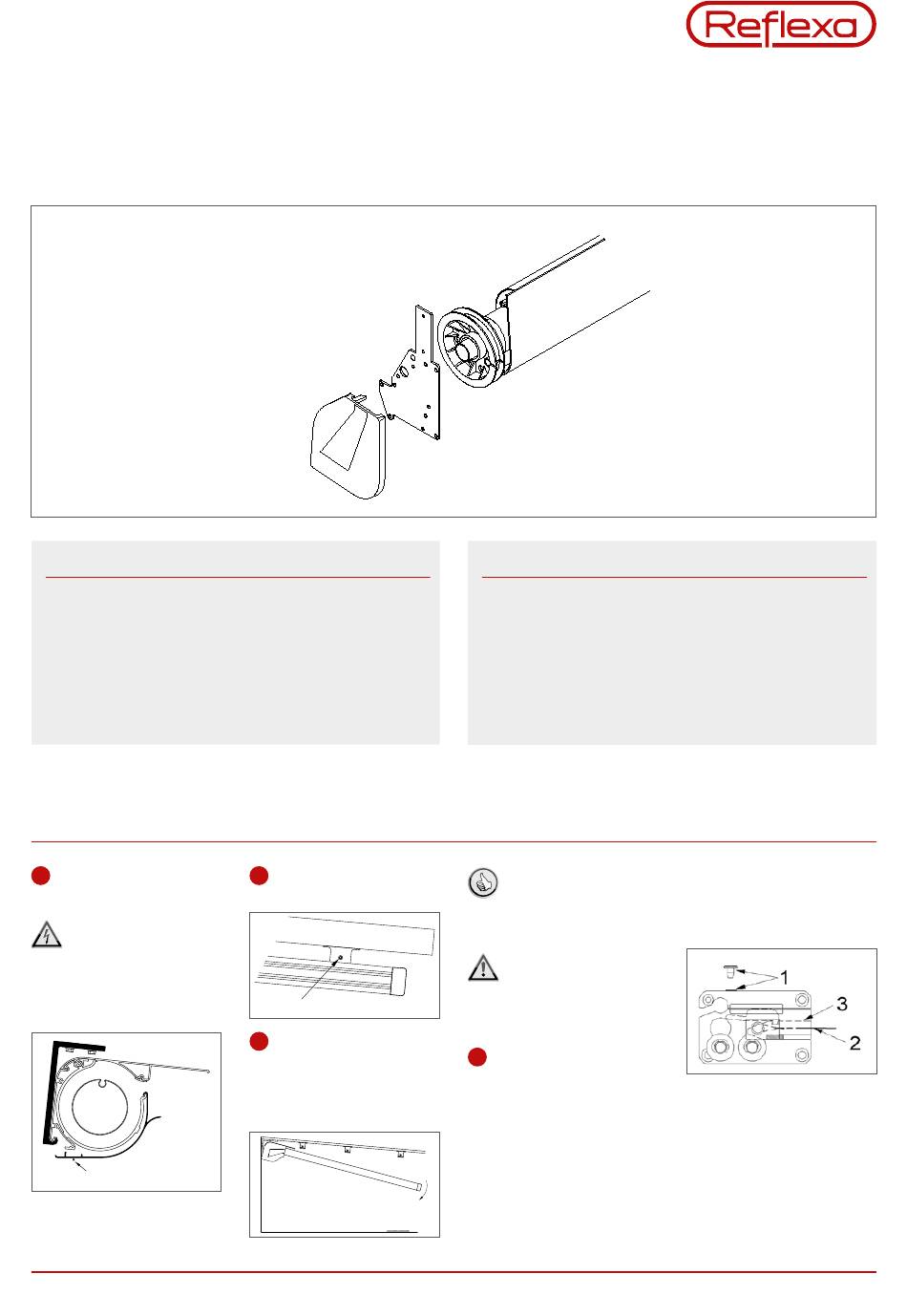

Unterdachmarkise LifeSmall Zip
Reparaturanleitung Federpaketwechsel Lagerseite
Inhalt
1 Erste Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Demontage defektes Federpaket. . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3 Montage neues Federpaket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4 Montage Markisenkasten und Führungsschienen . . . . . . . . . . . . . 3
5 Montage Zugbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
6 Montage Führungsschienen (Führungsschienenhalter) . . . . . . . . 3
7 Überprüfung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1 Erste Arbeitsschritte
A
Fallstange einige Zentimeter
ausfahren.
Den Motor in der
Verteilerdose abklem-
men.
Die Schrauben lösen, das
Bodenprofil herunternehmen:
Schrauben
REFLEXA-WERKE Albrecht GmbH
B
Die Klemmschrauben (1) der
Schienenhalter lösen:
1
C
Unter die Enden der
Führungsschienen Pappe legen.
Führungsschienen aus den
Haltern nehmen, Markise
vorsichtig herunter lassen:
|
Silbermannstraße 29
|
89364 Rettenbach
Benötigtes Werkzeug
» Schlüsselsatz Torx
» Schlüsselsatz Innensechs
kant
» Schraubendreher Schlitz
» Handbohrmaschine und
5 mmBohrer
» Nietzange und 5 mmNieten
Demontage und
Montage der Zugbänder
möglichst zu zweit
vornehmen.
Zugbänder sind unter
Spannung! Während des
folgenden Arbeits-
schritts die Zugbänder
gut festhalten.
D
Zum Entriegeln der Zug
bän der die Stopfen (1) aus den
Seiten kappen (Laufwagen) ent
fernen, die Zugbänder durch Zug
in Richtung Fallstange entlasten.
Einen Schraubendreher in die
Öffnung (1) der Laufwagen ste
cken und nach unten drücken.
|
Tel: 08224 999-0
|
Fax: 08224 999-222
» UniversalFett und Pinsel
» Montage und Einstellkabel
(nur bei Motor antrieb)
» Ablageböcke
Das Zugband (2) mit Lage
rung (3) ist damit entriegelt und
kann vorsichtig abgelassen
werden.
Öffnungen wieder mit Stopfen
verschließen.
|
www.reflexa.de
|
info @ reflexa.de
