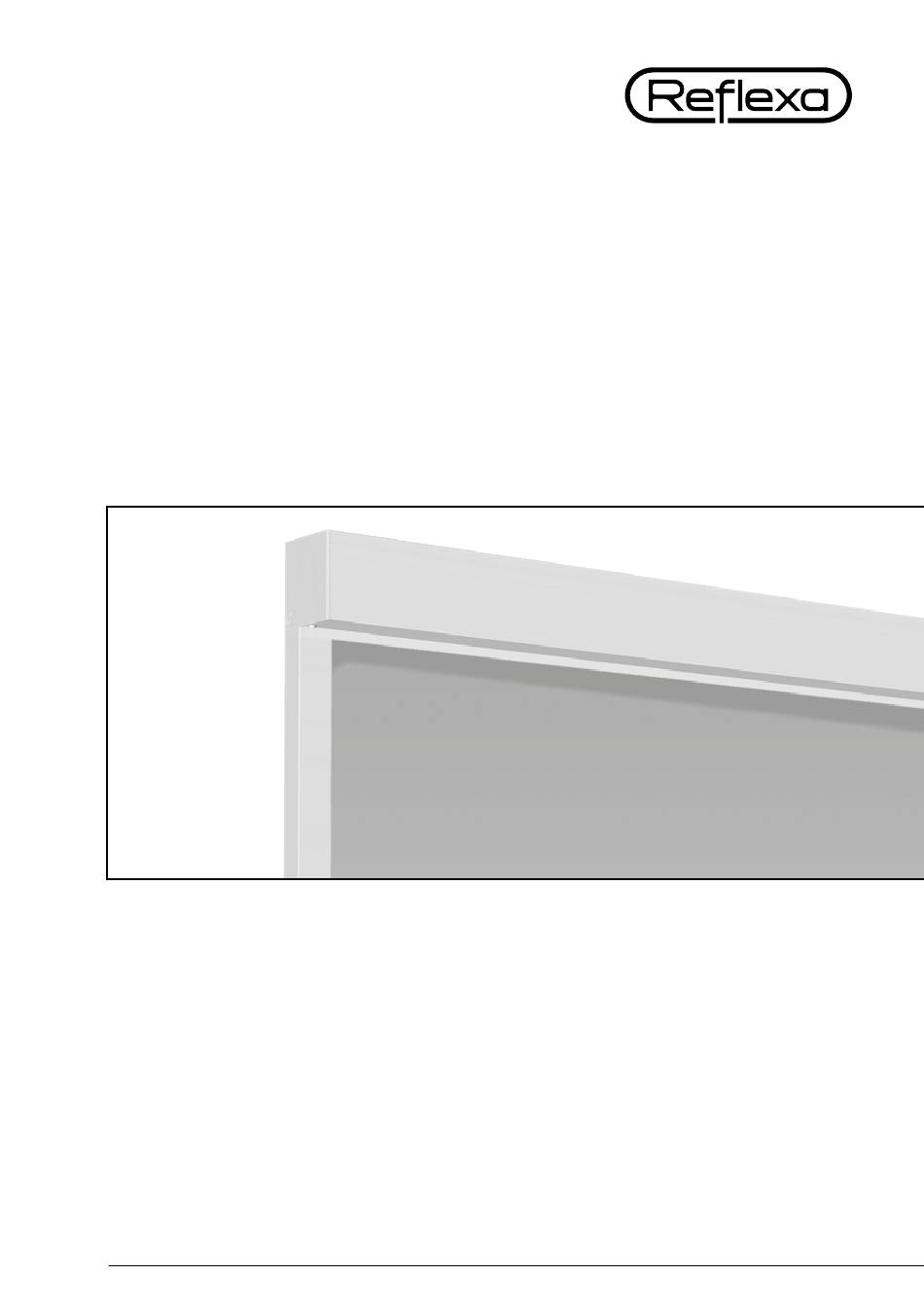

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise / Markisendach Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Senkrechtmarkise ZipMa Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Senkrechtmarkise ZipMa Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Um- bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Senkrechtmarkise ZipMa Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
-
Seite 8: Windgrenzwerte
1 Allgemeine Hinweise Windgrenzwerte Informationen zu Windklassen Windwiderstandsklasse 0: Die Windklasse 0 entspricht (nach DIN EN 13561) entweder einer nicht geforderten oder nicht gemes senen Leistung oder einem Produkt, das die Anforderungen der Klasse 1 nicht erfüllt. » Die Markise darf bei mäßigem Wind (Windstärke 4) nicht genutzt werden. Windwiderstandsklasse 1: Die Markise darf bis maximal Windstärke 4 ausgefahren bleiben. -
Seite 9: Installation Und Montage

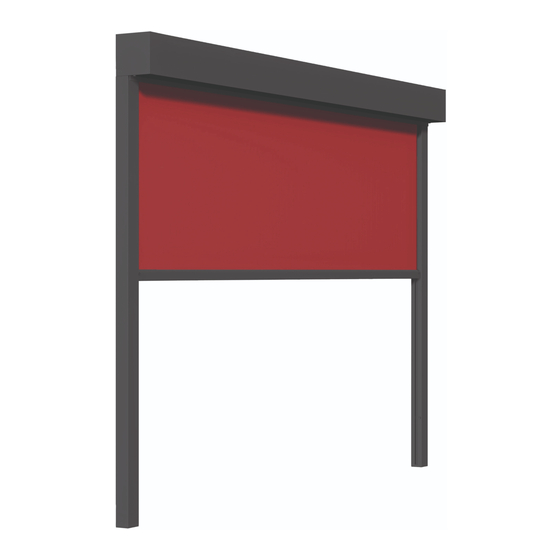

Senkrechtmarkise ZipMa Installation und Montage Lieferumfang Abbildung: ZipMa Lieferumfang: » 1 x Senkrechtmarkise Typ ZipMa » 2 x Führungsschienen mit Führungsschienenkeder und Deckschale » 1 x Markisentuch inkl. Zip-Keder » 1 x Montage- und Bedienungsanleitung » 1 x Übergabeprotokoll » 1 x Motoranschluss- und Einstellan leitung... -
Seite 10: Montagehilfsmittel
Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungs untergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beein- trächtigen, so darf die Montage nicht durchgeführt werden. Montagesituation Wand/Decke (Beispiele Seitenansicht) ZipMa 95 Q ZipMa 95 R ZipMa 95 S... - Seite 11 Senkrechtmarkise ZipMa ZipMa 105 Q ZipMa 105 R ZipMa 105 S ZipMa 125 Q ZipMa 125 R ZipMa 125 S ZipMa 125 QRU...
-
Seite 12: Montage
2 Installation und Montage Montage Abstandsschema Haltewinkel ZipMa 105 / ZipMa 125 Position der Haltewinkel Haltewinkel Haltewinkel, Schnitt Anlagenbreite B Anzahl Halte winkel Maß A 800 – 2000 mm 2 Stück 150 – 300 mm 2001– 5000 mm 2 Stück... - Seite 13 Senkrechtmarkise ZipMa Standard Führungsschiene Einputzbare Führungsschiene Wand-/Nischenmontage Wand-/Nischenmontage Führungsschiene 38 x 35 mm Putz-Führungsschiene 38 x 35 mm Tiefe Führungsschiene, 59 mm Wand-/Nischenmontage Führungsschiene 38 x 59 mm Aufbau Führungsschiene Grundprofil Kedereinsatz Moosgummistreifen Deckschale...
-
Seite 14: Befestigung Der Führungsschienen/Haltewinkel An Der Wand/Nische
2 Installation und Montage Abstandshalter Draufsicht Einzel- Kombination Abstandshalter Typ A Abstandshalter Typ B führungsschiene Abstandshalter Typ Maß X Anlagenhöhe Abstandshalter/FS A1, B1 34 – 50 mm bis 2000 mm 2 Stück A2, B2 51– 70 mm bis 3000 mm 3 Stück A3, B4 71–... - Seite 15 Senkrechtmarkise ZipMa Montage Führungsschienen und Haltewinkel Für eine einwandfreie Funktion des Produktes ist es unbedingt notwendig, dass die Montagepunkte der Anlage (Führungsschienen und Haltewinkel) exakt ange- zeichnet werden. Die Befestigungsbohrungen müssen genau ausgeführt und die Anlage muss sauber und gerade montiert werden! Die Führungsschienen und der Kasten müssen exakt lot- und waagerecht ausgerichtet werden, ansonsten ist...
- Seite 16 2 Installation und Montage Montage Kassette und Führungsschienen Für diesen Vorgang werden mindestens zwei Personen benötigt. Wandmontage 1. Das Führungsschienengrundprofil auf die Zapfen der Lagerschalen links und rechts von der Kassette aufschieben. 2. Führungsschiene seitlich vorbohren, mittels Edelstahlschraube 5,5 x 13 mm mit dem Lager- schalen-Zapfen verschrauben.
- Seite 17 Wert haben. Beim Anbringen der Befestigungsschrauben ist darauf zu achten, dass keine Spannungen an der Führungsschiene auftreten. Unterlegen Sie die Führungsschienen bei Bedarf. Wird die ZipMa QRU verputzt, muss der Kasten zusätzlich nach hinten durch die Kastenblende befestigt werden. 5. Die Anlage am Stromnetz anklemmen.
-
Seite 18: Funktionskontrolle
3 Nach der Montage Funktionskontrolle Mit einer professionellen Funktions kontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten Freude haben wird. » Überprüfen Sie den festen Sitz der Markise und der Führungsschienen. »... -
Seite 19: Bestimmungsgemäße Verwendung
Senkrechtmarkise ZipMa Bestimmungsgemäße Verwendung Die Markise ist eine Sonnenschutzanlage, die nur für den bestimmungsgemäßen Gebrauch (Einsatz als Sonnenschutz) verwendet werden darf. Bei missbräuch- licher Nutzung kann es zu erheblichen Ge fährdungen kommen. Veränderungen wie An- und Umbauten, welche nicht vom Her steller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung des Herstellers vorgenommen... -
Seite 20: Sicherheit (Ce-Konformität)
3 Nach der Montage Markise mit Funkfernbedienung Mittels der Auf- bzw. Abtasten des Funksenders wird die Markise ein- und ausgefahren. Die Markise fährt mit dem Ausfallprofil solange in „Selbsthaltung“ in die gewünschte Richtung, bis eine der folgenden Situationen eintritt: » Die Anlage wird mit der STOP-Taste angehalten. »... -
Seite 21: Übergabe
Anlage regelmäßig geprüft und gewartet wird. Die Wartungsvor- schriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Markise durch einen Reflexa- Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. - Seite 22 4 Wartung und Pflege Beschädigung an Kabeln. » Sollten Beschädigungen festgestellt werden, so ist der Fachhändler oder ein geeignetes Serviceunternehmen mit der Reparatur zu beauftragen. Pflege Markisentuch Acryl, Polyester, Screen » Groben Staub und Schmutz vom Tuch entfernt man am besten mit einer Bürste.
-
Seite 23: Ersatzteile/Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 24: Anhang
(305/2011 EU) entsprechen. Diese Erklärung verliert ihre Gültigkeit bei nicht bestimmungsgemäßer Verwendung und bei Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Senkrechtmarkisen Product Reflexa vertical awnings ZipMa Type ZipMa Verwendungszweck Sonnen- und Sichtschutz... -
Seite 25: Leistungserklärung
Leistungserklärung Declaration of Performance LENr.: 12300550 Produkt (Typ) Senkrechtmarkise (ZipMa) Product (Type) vertical blind (ZipMa) Verwendungszweck Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:2009-01 Intended purpose vertical blind for outdoor use intended use according DIN EN 13561; 2009-01... -
Seite 26: Übergabeprotokoll
5 Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Reflexa-Produkte Auftragsnummer Auftragsnummer 1. Kunde 2. Montageunternehmen 1. Kunde 2. Montageunternehmen Name, Vorname Firma Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort Telefon... - Seite 27 Senkrechtmarkise ZipMa 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte Raffstore-Typ: Raffstore-Typ: Rollladen-Typ: Rollladen-Typ: Schrägverschattung-Typ: Schrägverschattung-Typ: Markise-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung.
-
