Anleitung Motoreinstellung - Reflexa Life Viladora Kurzanleitung

Wintergartenmarkise Life / Life Viladora

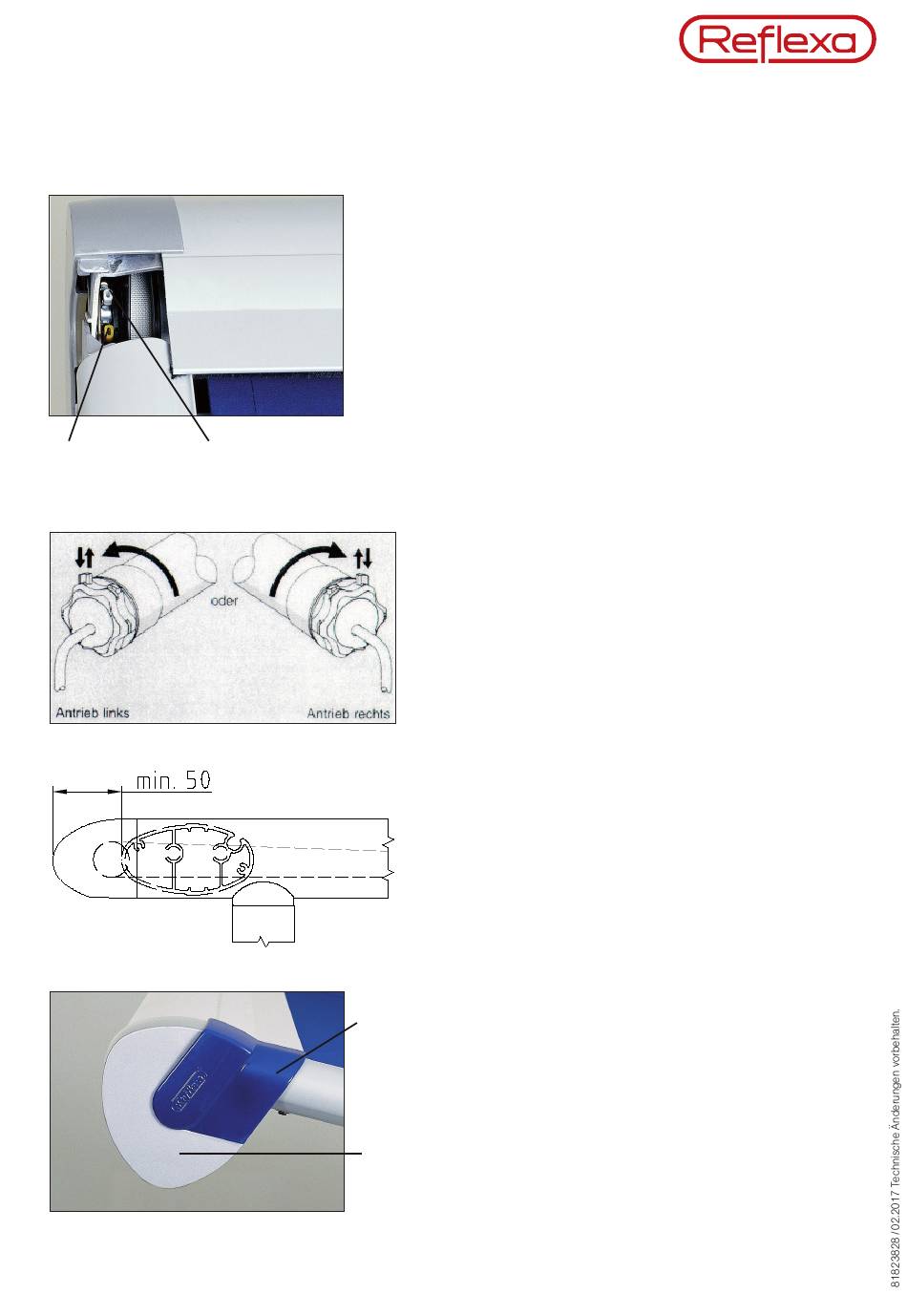

Anleitung Motoreinstellung

Einstelltaster für Einstelltaster für
vordere Endlage hintere Endlage
REFLEXA-WERKE
Albrecht GmbH
Abziehkappe
Abdeckkappe
Silbermannstraße 29
89364 Rettenbach
Die Einstellung der vorderen und hinteren Endlage erfolgt mit den 2
Tastern am Motor.
Achtung:
Ist der Motor von vorne gesehen auf der rechten Seite der Markise
eingebaut, so ändert sich die Funktion der Endschalter:
weiß = vordere Endlage
gelb = hintere Endlage
Einstellung der vorderen Endlage
1. Zur Einstellung der vordren Endalge wird der gelbe (Motor auf der
rechten Seite = weiß) Einstelltaster gedrückt.
2. Danach wird die Markise soweit ausgefahren, bis der Zugbalken 50
mm vor dem Ende der Abschlusskappe an der Führungsschiene zum
Stehen kommt (siehe Zeichnung)...
3. Abschließend muss der gelbe (Motor auf der rechten Seite = weiß)
Einstelltaster erneut gedrückt werden , damit dieser ausrastet und die
Endlage eingestellt ist.
Einstellung der hinteren Endlage
1. Zur Einstellung der hinteren Endlage wird die Markise eingefahren, bis
der Zugbalken am Markisenkasten anschlägt.
2. Danach muss der weiße (Motor auf der rechten Seite
= gelb) Einstelltaster gedrückt werden, damit dieser wieder ausrastet
und die Endlage eingestellt ist.
Testlauf und Endkontrolle
1. Die Position der Endanschläge ist noch einmal zu überprüfen. Der
Gewindestift zur Befestigung des Kastens in den Führungsschienen
muss fest angezogen sein. Ferner sind sämtliche Schrauben auf festen
Sitz zu überprüfen.
