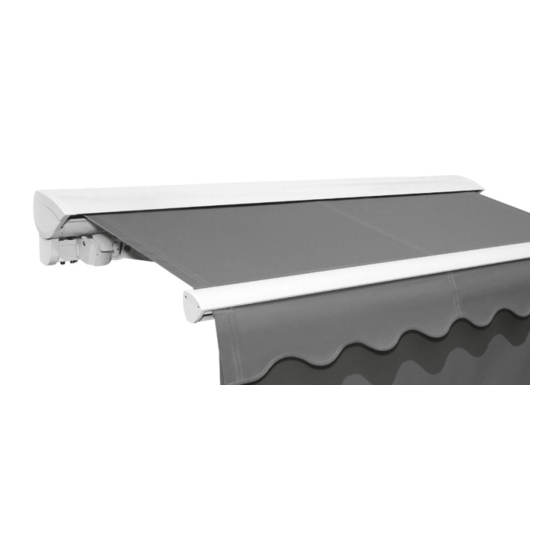

- Seite 1 Ra store Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Innenjalousie Montage- und Bedienungsanleitung Hülsenmarkise Joy / Joy D Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............1.2 Arbeitsplatzsicherung . - Seite 3 Hülsenmarkise Joy / Joy D Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Re exa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch - wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
1 Allgemeine Hinweise Allgemeine Hinweise Sicherheitshinweise Bitte beachten Sie jederzeit die Sicherheitshinweise in dieser Montage- und Bedienungsanleitung. Sie sind mit einem Symbol und einem Hinweistext gekennzeichnet. Durch Nichtbeachtung der Anleitung können funktionsbedingt bei der Verwen - dung des Produktes Sach- und/oder Personenschäden entstehen. Achtung! Mit diesem Warndreieck sind Hinweise auf Gefahren für Personen oder das Produkt gekennzeichnet. -
Seite 5: Arbeitsplatzsicherung
Hülsenmarkise Joy / Joy D Zielgruppe Die Montageanleitung richtet sich an quali zierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen »... -
Seite 6: Verwendung
1 Allgemeine Hinweise Aufstiegshilfen / Absturzsicherung Bei Arbeiten in größeren Höhen besteht Absturzgefahr. Aufstiegshilfen nicht an Produkte anlehnen oder befestigen. Gerüste bzw. Leitern auf festen Untergrund mit notwendigem Abstand zum Einbauort stellen. Stand - sicherheit überprüfen, gegebenenfalls folgende Maßnahmen tre en: Untergrund mit Bohlen auslegen, Ausleger anbringen, am Baukörper verankern, bei Bedarf Sicherheitsgurte tragen. - Seite 7 Hülsenmarkise Joy / Joy D Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be - nden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
-
Seite 8: Produktspezi Sche Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 Hülsenmarkise Joy / Joy D Windklasse 2: Die Markise darf bis maximal Windstärke 5 ausgefahren bleiben. » De nition nach Beaufort: Frische Brise, frischer Wind. » Kleine Laubbäume beginnen zu schwanken, Schaumkronen auf Seen. » Geschwindigkeit: 29–38 km/h = 8,1–10,5 m/s Windklasse 3: Die Markise darf bis maximal Windstärke 6 ausgefahren bleiben.
-
Seite 10: Installation Und Montage
Installation und Montage Lieferumfang Abbildung: Joy D » 1 x Markise Typ: Joy bzw. Joy D » Wandkonsolen (je nach Bestellung und zu erreichender Windklasse) » Deckenkonsolen (je nach Bestellung und zu erreichender Windklasse) » Bei Dachsparrenkonsolen je Wandkonsole ein Dachsparrenhalter (je nach Bestellung) »... -
Seite 11: Montagehilfsmittel
Hülsenmarkise Joy / Joy D Montagehilfsmittel Benötigtes Werkzeug: » Wasserwaage » Schlauchwaage » Richtschnur » Bohrmaschine und Bohrer, je nach Befestigungs untergrund und Befestigungsmittel wählen » Bandmaß » Schonhammer » Gabel-/Ringschlüssel SW 10/13/17/19 und je nach Befestigungsmittel » Drehmomentschlüssel je nach Befestigungsmittel »... -
Seite 12: Montagevorbereitung
Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beein - trächtigen, so darf die Montage nicht durchgeführt werden. Bei der Joy wird ab 6501 mm ein dritter Arm eingebaut. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. -
Seite 13: Endmontage
Hülsenmarkise Joy / Joy D Endmontage Montagesituation Wandmontage Joy mit gekreuzten Armen Abbildung 1 Deckenmontage Joy Abbildung 2... - Seite 14 2 Installation und Montage Dachsparrenmontage Joy D Abbildung 3 Wählen Sie bei Decken- und Dachsparrenmontage die Positionen der Konsolen so, dass die Vorderkante der Markise mindestens 50 mm hinter der Balkonkante bzw. Dachrinnenkante liegt (siehe Einbaudetail Deckenmontage). Die Markise wird so besser gegen Witterungsein üsse geschützt.
- Seite 15 Erforderliche Mindestanzahl der Konsolen Joy: In der nachstehenden Tabelle sind die Mindest an zahlen (= Lieferumfang – Standard) an Konsolen für die Montage Joy auf Beton- untergrund de niert. (Tabelle – Angaben in mm). Grau hinterlegte Felder als Joy D nicht baubar.
- Seite 16 2 Installation und Montage Anzeichnen und Befestigen der Wand konsolen Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu setzen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen. Das Maß >A< sollte maximal 200 mm betragen. Wandkonsolen bzw. Deckkonsole an der Wand/Decke ausrichten, uchtend in Lot und Richtung.
- Seite 17 Hülsenmarkise Joy / Joy D Abbildung 6 Bei Koppelanlagen ist darauf zu achten, dass die Anlagen nach dem Einhängen in die Konsolen noch um ca. 70 mm zueinander verschoben werden müssen. Bei Koppelanlagen mit Tuchschlitzabdeckung müssen die Konsolen im Bereich der Koppelung (1 bzw.
-
Seite 18: Markiseneinstellungen
2 Installation und Montage Markiseneinstellungen Markise in Konsolen einhängen und sichern (Wand-und Deckenmontage) » Markise mit dem Montagerohr von vorne in die Konsolen heben und die Klemmteile seitlich einschieben. » Schrauben am Gewinde leicht einfetten und von unten in die Bohrungen stecken. - Seite 19 Hülsenmarkise Joy / Joy D Das Schließverhalten überprüfen und eventuell die Dachneigung nachstellen. Abbildung 9 Verstellen der Dachneigung (Abbildung 10) » Markise ca. 500 mm ausfahren. » Mit schmalem Schlitzschraubendreher in die Ö nung der Seitendeckel ein- greifen und nach hinten (Richtung Wand) drücken, um die Seiten deckel zu lösen.
- Seite 20 » Durch Drehen der Schraube B mit einem Innen sechskantschlüssel SW 10 den Gelenkarm parallel zum rechten Arm ausrichten. » Schraube A wieder festziehen (Schraube B gegenhalten). » Bei Joy mit Duomaticgetriebe muss die Dachneigung auf der höchsten Position bleiben. Abbildung 11...
- Seite 21 Hülsenmarkise Joy / Joy D Koppelanlage (Abbildung 12) Bei werksseitig teilmontierten Markisen – z. B. gekoppelte Anlagen ohne Tuch – sind die unter Feder spannung stehenden Teile (siehe Kennzeichnung) gegen unbeabsichtigtes Ö nen gesichert. Diese Si cherung darf erst nach der kom- pletten Montage entfernt werden.
- Seite 22 2 Installation und Montage Fallpro lkupplung (Abbildung 13) Wenn keine Tuchschlitzabdeckung vorgesehen ist, die Koppelanlage mindestens 1000 mm ausfahren. Beide Fallpro le mit dem Kupplungspro l (in einem der beiden Fallpro le vor - montiert) verbinden und die Muttern mittels Gabelschlüssel SW 13 festziehen. Darauf achten, dass sich kein Spalt zwischen den beiden Fallpro len ergibt! Abbildung 13 Tuchschlitzabdeckung (Abbildung 14)
- Seite 23 Hülsenmarkise Joy / Joy D » Fallpro le auseinanderdrücken und die Sto schlaufe inkl. Keder in die kleine Kedergasse des Fallpro ls einschieben. Beide Fallpro le mit dem Klemmstück (in einem der beiden Fallpro le vormontiert) verbinden und die Muttern mittels Gabelschlüssel SW 13 festziehen.
-
Seite 24: Austausch Von Teile
2 Installation und Montage Austausch von Teile Austausch des Antriebes Um eine Reparatur an einem defekten Antrieb vornehmen zu können, muss die Markise demontiert werden. Es sind hierzu geeignete Montagehilfen und Kennt - nisse erforderlich, die nur durch einen Fachbetrieb ausgeführt werden dürfen. Beim Wechsel des Antriebes müssen die Gelenkarme gesichert werden. -
Seite 25: Funktionskontrolle
Windklasse verliert damit ihre Gültigkeit. Allgemeines zu Markisen Die Markise Joy ist ein Qualitätsprodukt aus dem Hause Re exa. Bei der Produktion wird auf ein höchstes Maß an Genauigkeit und Qualität geachtet. Grundsätzlich sind speziell Gelenkarmmarkisen in der Lage, in jeder... -
Seite 26: Bedienung Der Markise
3 Nach der Montage angefahrenen Position (Zwischenpositionen) Schatten zu spenden. Wir empfeh- len allerdings ein komplettes Ausfahren der Markise, da sich in dieser Position die höchste Spannung auf die Gelenkarme und die gesamte Konstruktion auf - baut, und somit die beste Tuchspannung gewährleistet wird. Hinweise Die Markise darf nur bis zu der vom Montageunternehmen deklarierten Wind- widerstandklasse genutzt werden. - Seite 27 Hülsenmarkise Joy / Joy D Markise mit Funkfernbedienung Mittels der Auf- bzw. Abtasten des Funksenders wird die Marki- se ein- und ausgefahren. Die Markise fährt mit dem Ausfallpro l solange in „Selbsthaltung“ in die gewünschte Richtung, bis eine der folgenden Situationen eintritt: »...
-
Seite 28: Sicherheit (Ce-Konformität)
3 Nach der Montage Sicherheit (CE-Konformität) Die Markise erfüllt die Anforderungen der in der beiliegenden Leistungserklärung (Punkt 5.2) angegebenen Windklasse. Welche Wind klasse nach der Montage erreicht wurde, hängt entscheidend von der Art und der Anzahl der Befestigungs - mittel sowie vom vorhandenen Befestigungsuntergrund ab. Um hohe Windklassen zu erreichen, müssen eventuell Konsolplatten verwen- det werden. -
Seite 29: Übergabe
Hülsenmarkise Joy / Joy D Übergabe Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen und muss vom ausführenden Monteur als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Scha- densfall dem Hersteller auf Verlangen vorzulegen. Sollte kein ausgefülltes Über- gabeprotokoll vorzuweisen sein, wird die Markise in Windklasse 0 eingestuft. -
Seite 30: Ersatzteile / Reparatur
4 Wartung und P ege » Das Verwenden von scharfen säurehaltigen oder alkalischen Reinigern hat einen Verlust der Imprägnierung zufolge und ist zu vermeiden. In diesem Fall kann eine solche Stelle mit einem handelsüblichen Imprägnierspray behan- delt werden. Ansonsten können sich Stock- und Schimmel ecken bilden. »... -
Seite 31: Problembehebung
Hülsenmarkise Joy / Joy D Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt wer - den! Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motorwechsel Motor funktioniert nicht Motor ist defekt (nur durch Fachbetrieb) neues Verklemmen gem. -
Seite 32: Übergabe
Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Re exa Gelenkarmmarkisen Product Re exa folding arms awnings Royal, Sky, Joy, Jubilo, JubiloPlus, Style, Panomar Type Royal, Sky, Joy, Jubilo, JubiloPlus, Style, Panomar Verwendungszweck Sonnen- und Sichtschutz... -
Seite 33: Leistungserklärung
Hülsenmarkise Joy / Joy D Leistungserklärung...
