16
2 Installation und Montage
Schieben Sie die Gewindeleiste mit dem vormontierten Stützlager (Pos. 1) in die
untere Nut der Führungsschiene. Positionieren Sie das Stützlager entsprechend
der angezeichneten Stützenposition in der Führungsschiene (Pos. 5) und ziehen
Sie die Schrauben handfest an. Korrigieren Sie die Position bei Bedarf, wenn Sie
die Stützen an den Montagepunkten aufgestellt haben.
Ist die Anlage mit einem Windlastträger ausgestattet, schieben Sie die Umlenk-
kopplung (Pos. 2) für den Windlastträger ebenfalls in die Nut der Führungs-
schiene.
Anschließend befestigen Sie die vormontierte Stütze (Pos. 4) mit der Senk-
schraube M12 x 40 (Pos. 3) am Stützlager.
Wiederholen Sie das Ganze mit der anderen Führungsschiene.

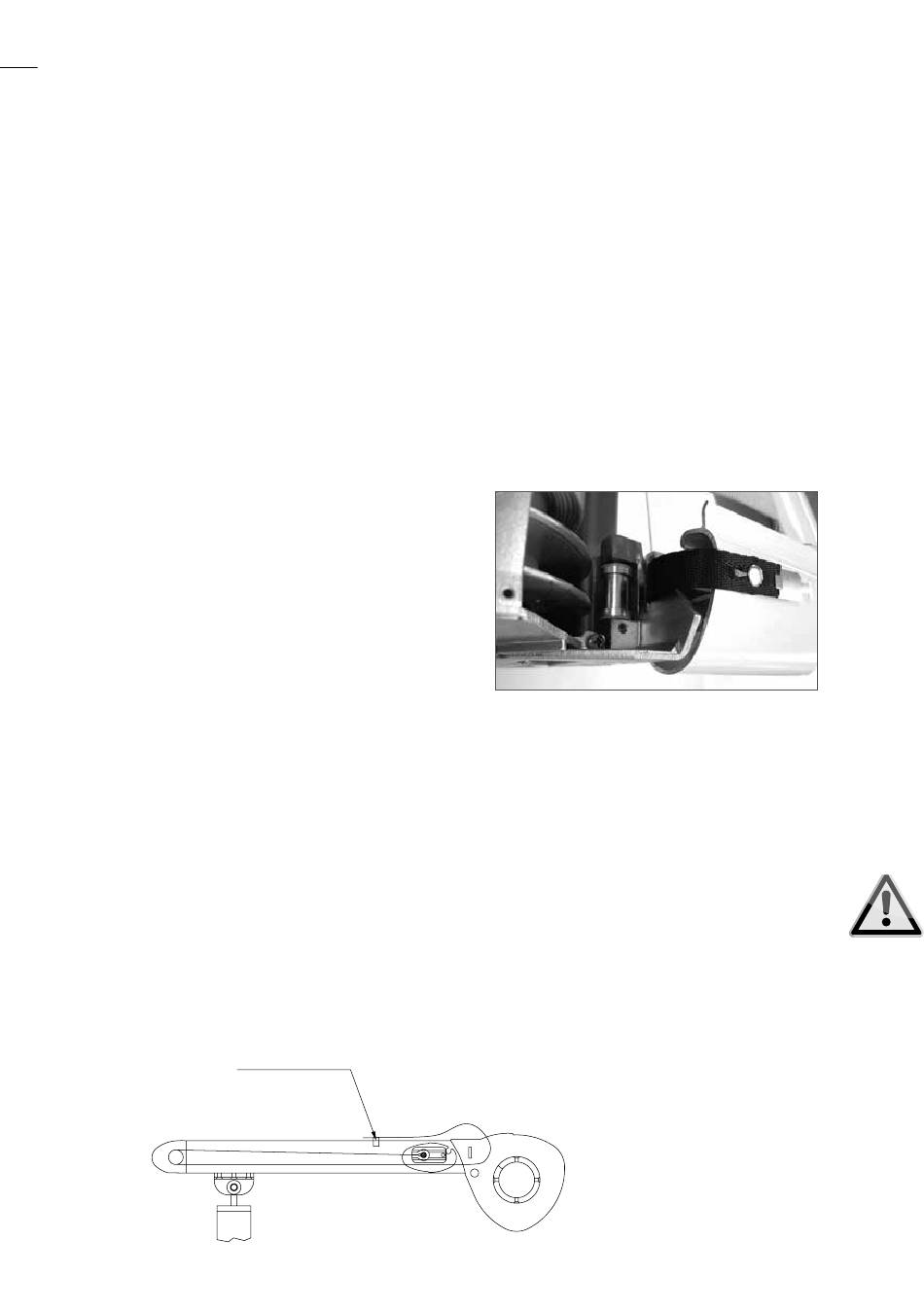

Montage der Führungsschienen
Stellen Sie die Stütze mit der befestig-
ten Führungsschiene auf. Das offene
Ende der Führungsschiene vor dem
Lagerschalenzapfen positionieren.
Hängen Sie dann die Schlaufe des
Gurtes in den vorderen Führungs-
schienenbolzen (mit PCV Pilzkopf) am
Zugbalken ein.
Führen Sie das andere Ende des Gurtes unter den Laufrollen hindurch, vor der
Tuchwelle nach oben. Halten Sie den Gurt leicht auf Spannung und stecken Sie
nun die Führungsschiene auf den Lagerschalenzapfen des Markisenkastens auf.
Sichern Sie das Ende des Gurtes mit einem Klebeband auf der Oberseite der
Führungsschiene.
Achten Sie darauf, dass der Gurt leicht auf Spannung ist, damit er nicht
während der Erzeugung der Vorspannung zwischen dem Gleitschuh und
dem Markisenkasten eingeklemmt wird!
Ziehen Sie die Stiftschraube mit Innensechskant an der Lagerschale des
Markisenkastens zur Befestigung der Führungsschiene von unten fest.
Abb. 19: Vorspannung
Gurt fixieren
Abb. 18: Gurt leicht spannen
Drehrichtungen „Tuch einfahren"
9 Umdrehungen Vorspannung
