- Seite 1 Raffstore /Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Pergolamarkise Viladora Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Mon- tageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Viladora Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftli- cher Genehmigung von Reflexa vorgenommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Viladora Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
-
Seite 8: Produktspezifische Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 38–48 km/h = 10,5–13,4 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die Windklasse 3 nicht zu berücksichtigen. Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit Windklasse 3 werben werden.
-
Seite 10: Installation Und Montage

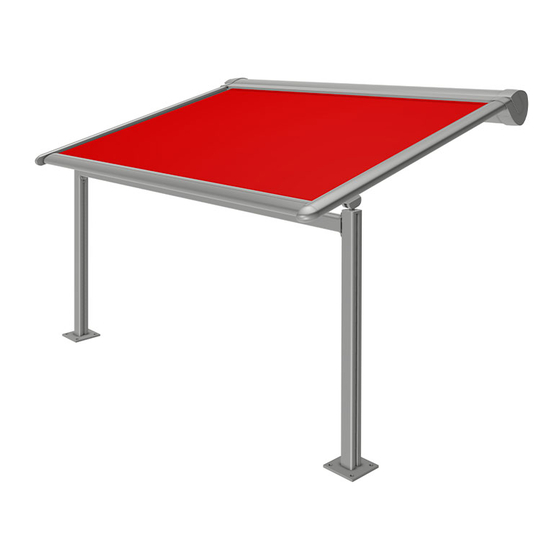

2 Installation und Montage Installation und Montage Lieferumfang Abb. 1: Viladora Lieferumfang: » Wintergartenmarkise Viladora » 2 x Stützen (Auslieferzustand 3000 mm) + 1 Querstrebe » 2 x Wandkonsolen » 2 x Fußplatten » Windlastträger (Anzahl abhängig von der Größe der Anlage) »... -
Seite 11: Montagehilfsmittel
Viladora Montagehilfsmittel Benötigtes Werkzeug: » geeignete Steighilfen (Leitern) » ISK-Schlüssel 4/6/8 mit festem Stand » Wasserwaage digital (Winkel- » Maßband 12 m messer) » Akkuschrauber » Anschlagwinkel zum Ablängen der » Elektrische Säge Stützen » Gewindebohrer M8 » 2 Ablageböcke »... -
Seite 12: Montage Der Anlage
Montage der Anlage Ansicht von Vorne Breite (Achsmaß) min. 1470 Breite (Achsmaß) max. 6000 Neigung min. 5 ° Neigung max. 40 ° Abb. 2: Vorderansicht Vorderansicht / Ausführung S Vorderansicht / Ausführung Doppelanlage Einzelanlage Abb. 3: Vorderansicht Abb. 4: Vorderansicht Ansicht von der Seite Abb. - Seite 13 Neigungswinkel W. Stellen Sie gegebenenfalls den Winkel der Wandkonsole nach. Beachten Sie bitte die Bohrungen 1+2, die Grad- zahlen können individuell angepasst werden. Die Wandkonsolen mit für den Unter- grund geeigneten Befestigungsmateri- alien montieren. Abb. 8: Wandhalter Viladora...
- Seite 14 2 Installation und Montage Dachsparrenmontage Die Anlage muss mit einer Mindestneigung von 5 ° montiert werden. Abb. 9: Dachsparrenmontage Sonderkonsolen Zur Befestigung der Konsole auf der Sonderkonsole werden zwei Schrauben (M12 x 25) und zwei Scheiben aus dem Zubehörpäckchen benötigt. Abb.
- Seite 15 Viladora Montage des Markisenkastens Markisenkasten auf den Ablageböcken lagern und auspacken. Lösen Sie auf der Unterseite die Stiftschrauben der Führungsschienenstücke. Ziehen Sie diese an den Lagerschalen des Markisenkastens ab. Vergewissern Sie sich, dass in der unteren Nut des Mar- kisenkastens die Gewindeleisten für...
- Seite 16 2 Installation und Montage Schieben Sie die Gewindeleiste mit dem vormontierten Stützlager (Pos. 1) in die untere Nut der Führungsschiene. Positionieren Sie das Stützlager entsprechend der angezeichneten Stützenposition in der Führungsschiene (Pos. 5) und ziehen Sie die Schrauben handfest an. Korrigieren Sie die Position bei Bedarf, wenn Sie die Stützen an den Montagepunkten aufgestellt haben.
- Seite 17 Viladora Achten Sie darauf, dass ein sicherer Stand der Stütze gewährleistet ist. Wiederholen Sie die Montage mit der zweiten Stütze. Achten Sie darauf, dass die Gurte nicht verdreht sind! Montage der Quertraverse - Ausrichten der Anlage Richten Sie die Stützen nach der angezeichneten Position aus und ziehen Sie die Schrauben der Quertraverse an.
- Seite 18 2 Installation und Montage Überprüfen Sie den Neigungswinkel der Anlage und vergewissern Sie sich, dass die Führungsschienen nicht unter Spannung stehen. Justieren Sie bei Bedarf die Neigung der Wandkonsolen nach. Über die Augenschrauben an den Stützen wird die Höhe der Führungsschienen nachjustiert. Unebenheiten im Fundament können gegebenfalls mit der Augenschraube ausgeglichen werden.
- Seite 19 Viladora » die mittlere Umlenkkupplung in die untere Nut der Führungsschiene einschieben, mittig positionie- ren, die beiden 6-kant Schrauben an der Unterseite des Zapfens samt den Unterlegschei- ben mit einem 17er Gabelschlüssel festziehen. Abb. 26: » Beide Windlastträger (Alu-Rohr incl. PVC-Buchse,...
- Seite 20 Vorpsannung nach hinten eingestellt werden. Oben und unten immer feste Endlagen einstellen. Drehmomentabschaltung nicht zulässig! Die Anlage wird bei Drehmomentabschaltung beschädigt, Firma Reflexa übernimmt dafür keine Haftung. Die ist bei der Montage der Wintergartenmarkise durch einen Fachmann, entsprechen der Einstellvorschrift, vorzunehmen! Jetzt hängen Sie die Lasche des Gurthalters in die Aussparung der Gurtscheibe...
-
Seite 21: Motoreinstellung
Viladora Fahren Sie die Anlage aus. Dabei müssen beide Gurte unter leichter Spannung nach oben gehalten werden, damit sie auf der Gurtscheibe aufgewickelt werden (Vorsicht! Quetschgefahr!) Nach dem Einhängen der Gurte muss die vordere und hintere Endlage eingestellt werden. Die Endlageneinstellung erfolgt nach der beiliegenden Anleitung der Motorenhersteller. - Seite 22 2 Installation und Montage Kabelverlegung Um zu verhindern das Wasser in den Antrieb läuft, sollte das Anschlusskabel in einer Schlaufe nach unten verlegt werden. Abb. 35: falsche Motorkabelführung Abb. 36: richtige Motorkabelführung Federkrafteinstellung » Ist keine Spannung auf dem Drehrichtung Tuch vorhanden (z.B.
- Seite 23 Viladora Montage der Seitendeckel Montieren Sie die Seitendeckel an den Markisenkasten. Kontrollieren Sie die Anlage auf Verschmutzungen oder Beschädigungen. Seitendeckel Abb. 38: Seitendeckel Montage Heizstrahler Bei Bestellung der Anlage mit Heiz- strahler, oder wenn vorgerichtet für Heizstrahler bestellt wird, sind in der...
-
Seite 24: Funktionskontrolle
Automatische Steuerungen sind auf diesen Wert einzustellen. Nach der Montage Betriebsempfehlung Sie erhalten mit der Viladora die größtmögliche Sicherheit, die Ihnen eine Pergo- lamarkise in Bezug auf Wind- und Regensicherheit bieten kann. Beim Betrieb der Viladora Pergolamarkise sollten dennoch folgende Dinge be- achtet werden, um unnötige Unfälle und Beschädigungen zu verhindern:... -
Seite 25: Einweisung Funktionsweise
Viladora Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen. - Seite 26 3 Nach der Montage Bedienung Es muss sichergestellt werden, dass Kinder oder Personen, die die Gefahren durch Fehlanwendung und Fehlgebrauch nicht richtig einschätzen können, die Markise nicht bedienen. Funkfernbedienungen sind außerhalb der Reichweite von Kindern aufzubewahren. Bitte beachten Sie hierbei auch die separat beiliegenden Einstell- und Bedienungsanleitungen des Motor-, Schalter- und Steuerungsherstellers.
- Seite 27 Viladora 1. Nutzung bei Regen Ist die Neigung der Markise geringer als 25% = 14° gemessen von der Waagerechten, so wird der sichere Ablauf nicht gewährleistet. 2. Nutzung bei Schnee und Eis Die Markise darf bei Schneefall oder Frostgefahr nicht ausgefahren werden. Die Bedienung bei Frost kann das Produkt beschädigen.
-
Seite 28: Wartung Und Pflege
Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Pergolamarkise durch einen Reflexa - Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. -
Seite 29: Demontage / Entsorgung
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 30: Problembehebung
4 Wartung und Pflege Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt wer- den! Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motor funktioniert nicht Motor ist defekt Motorwechsel (nur durch Fachbetrieb) Motor bauseitig falsch ange- neues Verklemmen gem. -
Seite 31: Declaration Of Conformity
Household and similar electrical appliances - Safety EN IEC 63000:2018 Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substances Hersteller REFLEXA-WERKE Albrecht GmbH Silbermannstr. 29 Manufacturer 89364 Rettenbach DEUTSCHLAND Rettenbach, Februar 2016 Miriam Albrecht Geschäftsführung... -
Seite 32: Declaration Of Performance
Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:2004 + A1:2008 Intended purpose awning for outdoor use intended use according DIN EN 13561:2004 + A1:2008 Hersteller REFLEXA-WERKE Albrecht GmbH Manufacturer Silbermannstraße 29 89364 Rettenbach Deutschland Tel.: +49 (0) 8224 999-0 System zur Bewertung und Überprüfung... -
Seite 33: Leistungserklärung
Viladora Leistungserklärung Declaration of Performance LENr.: 12300900 Windwiderstand nach EN 13561:2004 + A1:2008 Leistungs- und Sicherheitsanforderungen Widerstandsklassen Textil nach EN 13561:2004 + A1:2008 Modell Elememtbreite Auszug Widerstandsklasse Life Einzelanlage bis 6 m bis 6 m Koppelanlage bis 12 m bis 6 m... -
Seite 34: Übergabeprotokoll
5 Übergabe Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Auftragsnummer Auftragsnummer 1. Kunde 1. Kunde 2. Montageunternehmen 2. Montageunternehmen Name, Vorname Firma Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort Telefon... - Seite 35 Viladora 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte Raffstore-Typ: Raffstore-Typ: Rollladen-Typ: Rollladen-Typ: Schrägverschattung-Typ: Schrägverschattung-Typ: Markise-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung.
-
