Reflexa Life Zip Reparaturanleitung

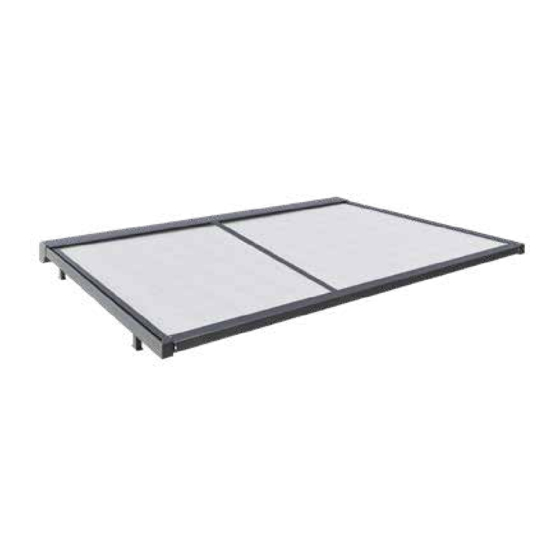

Unterdachmarkise Life Zip
Reparaturanleitung Neubespannung
Inhalt
1 Erste Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Demontage Führungsschienen . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
3 Demontage Bespannung aus der Fallstange . . . . . . . . . . . . . . . . 2
4 Demontage Bespannung aus der Tuchwelle . . . . . . . . . . . . . . . . 2
5 Montage neue Bespannung an der Tuchwelle . . . . . . . . . . . . . . . 2
6 Montage neue Bespannung an der Fallstange . . . . . . . . . . . . . . 3
7 Montage Führungsschienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
8 Montage Zugbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
9 Endlageneinstellung Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
10 Überprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1 Erste Arbeitsschritte
A
Fallstange einige Zentimeter
ausfahren.
B
Prüfen ob die Maße der alten
Bespannung übereinstimmen mit
denen der neuen Bespannung.
Motor in der Ver teiler­
dose abklemmen.
C
Dachschrauben lösen, Dach
abnehmen.

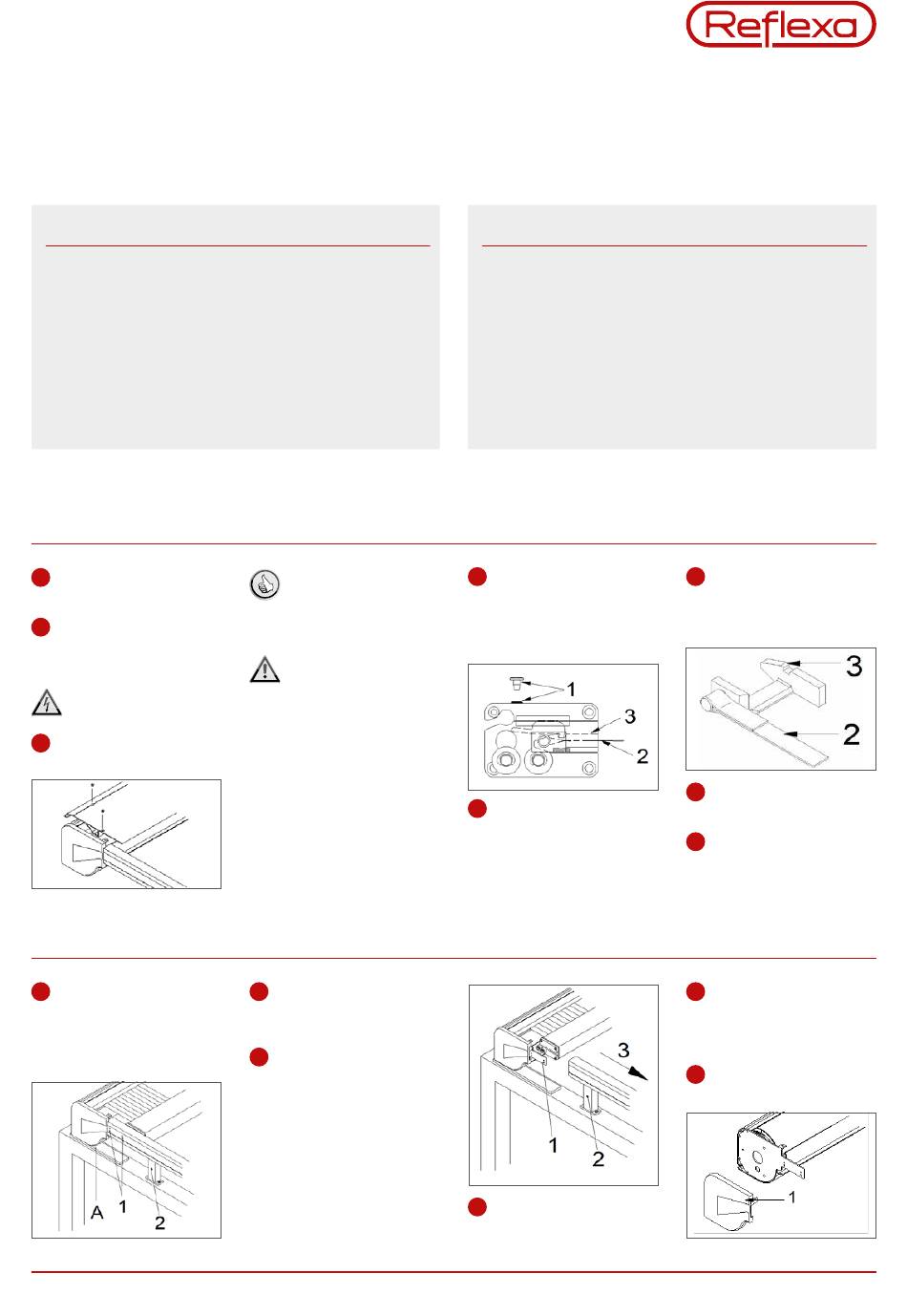

2 Demontage Führungsschienen
A
Markisenkasten mit
passender Unterlage wie z. B.
Holzbrett (A) so unterlegen, dass
Markisenkasten und Schienen auf
einer Höhe liegen.
REFLEXA-WERKE Albrecht GmbH
Demontage und
Montage der Zugbänder
möglichst zu zweit
vornehmen.
Zugbänder sind unter
Spannung! Während des
folgenden Arbeits­
schritts die Zugbänder
gut festhalten.
B
Verbindungsschrauben (1)
an den Innenseiten der Führungs­
schiene lösen.
C
Klemmschrauben (2) an den
Konsolen lösen, Schiene (3)
vorsichtig soweit nach unten
schieben bis Markisenkasten frei
liegt.
| Silbermannstraße 29 | 89364 Rettenbach
Benötigtes Werkzeug
» Schlüsselsatz Torx
» Schlüsselsatz Innensechs­
kant
» Schraubendreher Schlitz
» Maßband
» Montage­ und Einstellkabel
» Ablageböcke
D
Zum Entriegeln der Zug bän­
der die Stopfen (1) aus den
Seiten kappen entfernen, die
Zugbänder durch Zug in Richtung
Fallstange entlasten.
E
Einen Schraubendreher in
die Öffnung (1) der Laufwagen
stecken und nach unten drücken.
D
Motor an Montage­ und Ein­
stellkabel anklemmen.
| Tel: 08224 999-0 | Fax: 08224 999-222
F
Das Zugband (2) mit
Lagerung (3) ist damit entriegelt
und kann vorsichtig abgelassen
werden.
G
Zugband von der Lagerung
herunternehmen.
H
Öffnungen wieder mit
Stopfen (1) verschließen.
E
Bespannung vorsichtig ab­
rollen lassen. Dabei beachten,
das sich die Zugbänder nicht ver­
heddern.
F
Seitenkappen von den
Seiten lagern (1) abziehen.
