APCI-3600
Funktionen der Karte
Auflösung:
Jeder Chronometer hat eine 32-Bit Registertiefe: auf die steigende Flanke des
Eingangssignals wird die Zeit in ein 32-Bit Register gelatcht.
Clear:
Jeder Chronometer kann über ein „Clear" gelöscht werden. Danach zählt er
32
wieder ab 0. Bei Erreichen des Endwertes (2
= 4 GB), wird wieder ab 0 gezählt.
Gate-Funktion:
Es stehen zwei Gate-Eingänge mit RS485-Schnittstelle zur Verfügung. Damit
können Sie die Chronometer-Eingänge sperren bzw. freigeben.
Gate 0 schaltet Chronometer 0
Gate 1 schaltet Chronometer 1
Ein Low-Pegel an Gate 0 bzw. 1 sperrt den Chronometer-Eingang 0 bzw. 1.
Ein High-Pegel an Gate 0 bzw. 1 gibt den Chronometer-Eingang 0 bzw. 1 frei.
Clock-Divisor:
Jeder Chronometer-Eingang wird mit 102,4 MHz getaktet. Dieser Clock kann
über Software auch durch 10 oder 100 geteilt werden. Dies wird dann gemeinsam
für alle 4 Chronometer eingestellt.
Chronometer-Divisor:
0
Jeder Chronometer-Eingang hat seinen eigenen Divisor. Dieser kann von 2
bis
15
2
(in 2er Potenz-Schritte) über Software eingestellt werden.
Die beiden ersten Chronometer-Eingänge können auch noch auf den Bus-Clock
gelegt werden (siehe Kapitel 8.8)

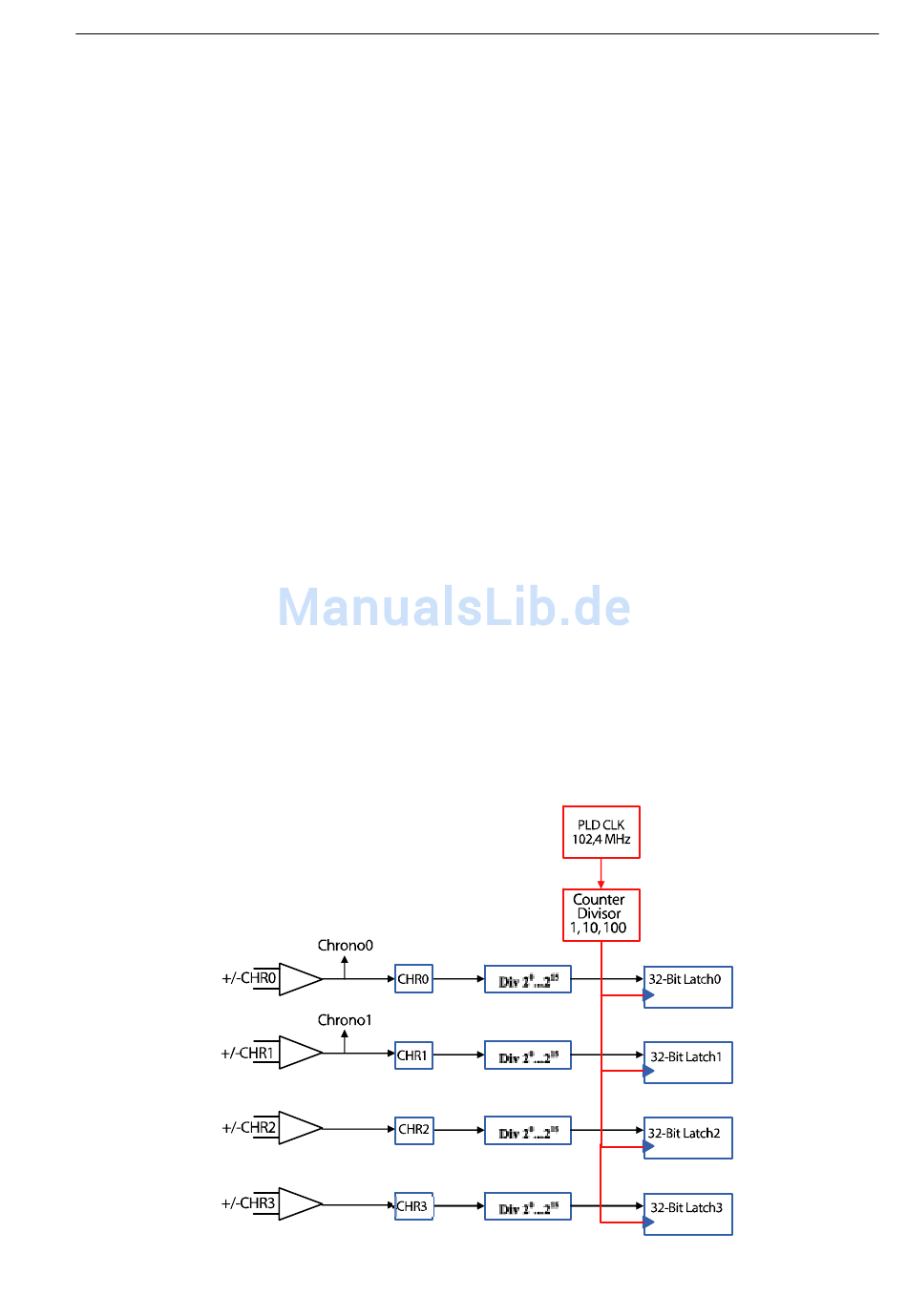

Abb. 8-12: Chronometer-Eingänge
