APCI-3600
Dieser Speicher wird „PCRamGlobalBuffer" (PC RAM globaler Speicher)
genannt.
Die Größe dieses Speichers wird nach folgenden Kriterien festgelegt:
- Die Speichergröße, die Sie durch jeden Interrupt für jeden
A/D-Wandler/Chronometer erhalten möchten
- Die Speichergröße, die für jeden A/D-Wandler reserviert werden soll
Der PC-Speicher „analoge Eingänge/Chronometer" (3)
(PCRamBufferAnaInpChrono Buffer) wird gemeinsam von den analogen
Eingängen und dem Chronometer verwendet.
8.10.2 Speicherkonzept: Ring Buffer
Im Folgenden werden zuerst das Ring Buffer-Konzept im Allgemeinen und
danach auf der APCI-3600 dargestellt.
a) Überblick: Ring Buffer
Ein Ring Buffer ist der Teil eines Speichers mit FIFO-Zugriff (FIFO: First In First
Out: Beim Leeren eines Speichers werden zuerst eingespeicherte Daten als erste
wieder ausgegeben).
Ein Ring Buffer besteht aus folgenden Komponenten:
- Speicherteil mit einer definierten Größe
- Einem
Lesezeiger
- Einem
Schreibzeiger
- Flags: Leer und gefüllt

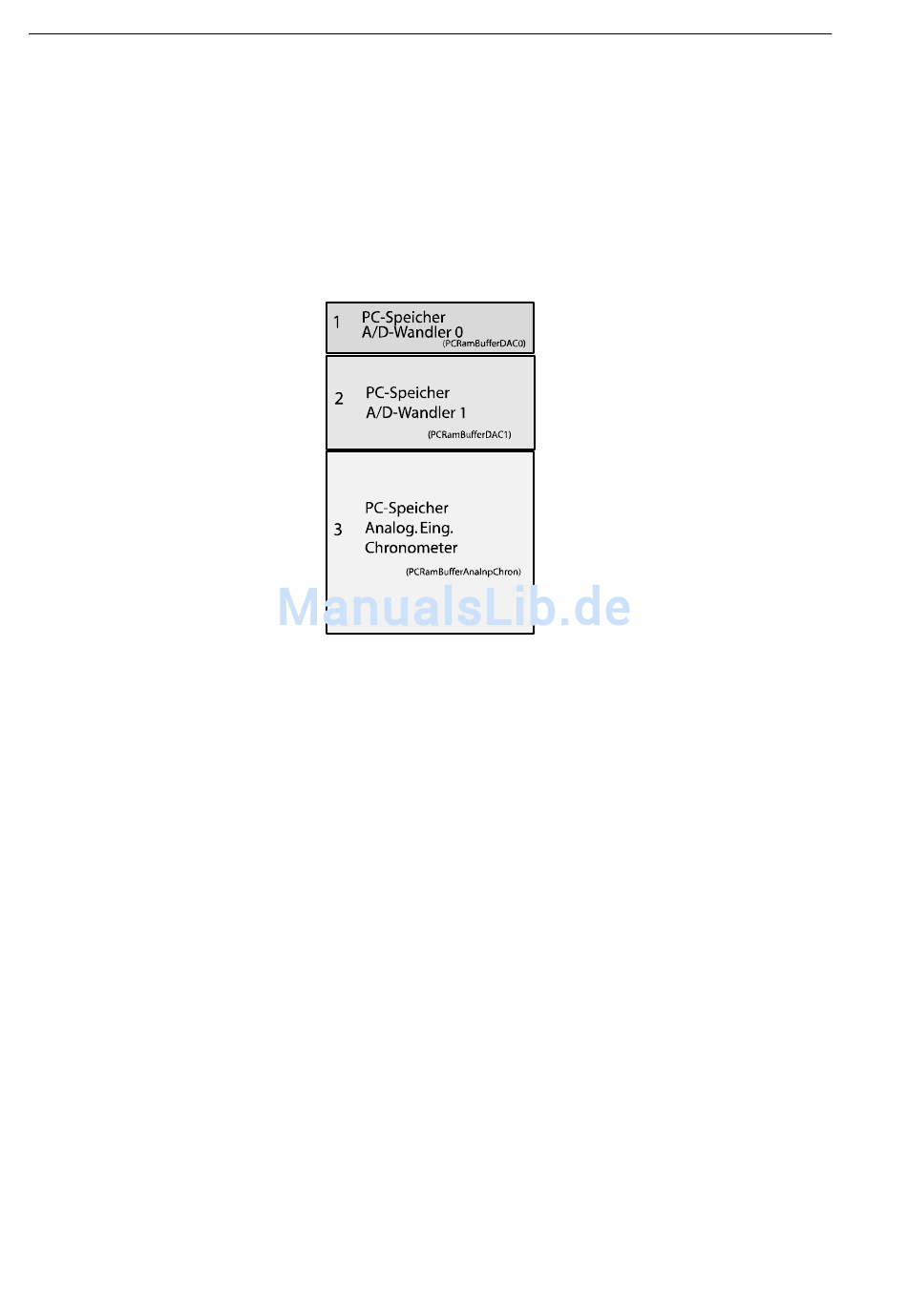

Abb. 8-17: Globaler Speicher
Funktionen der Karte
