APCI-3600

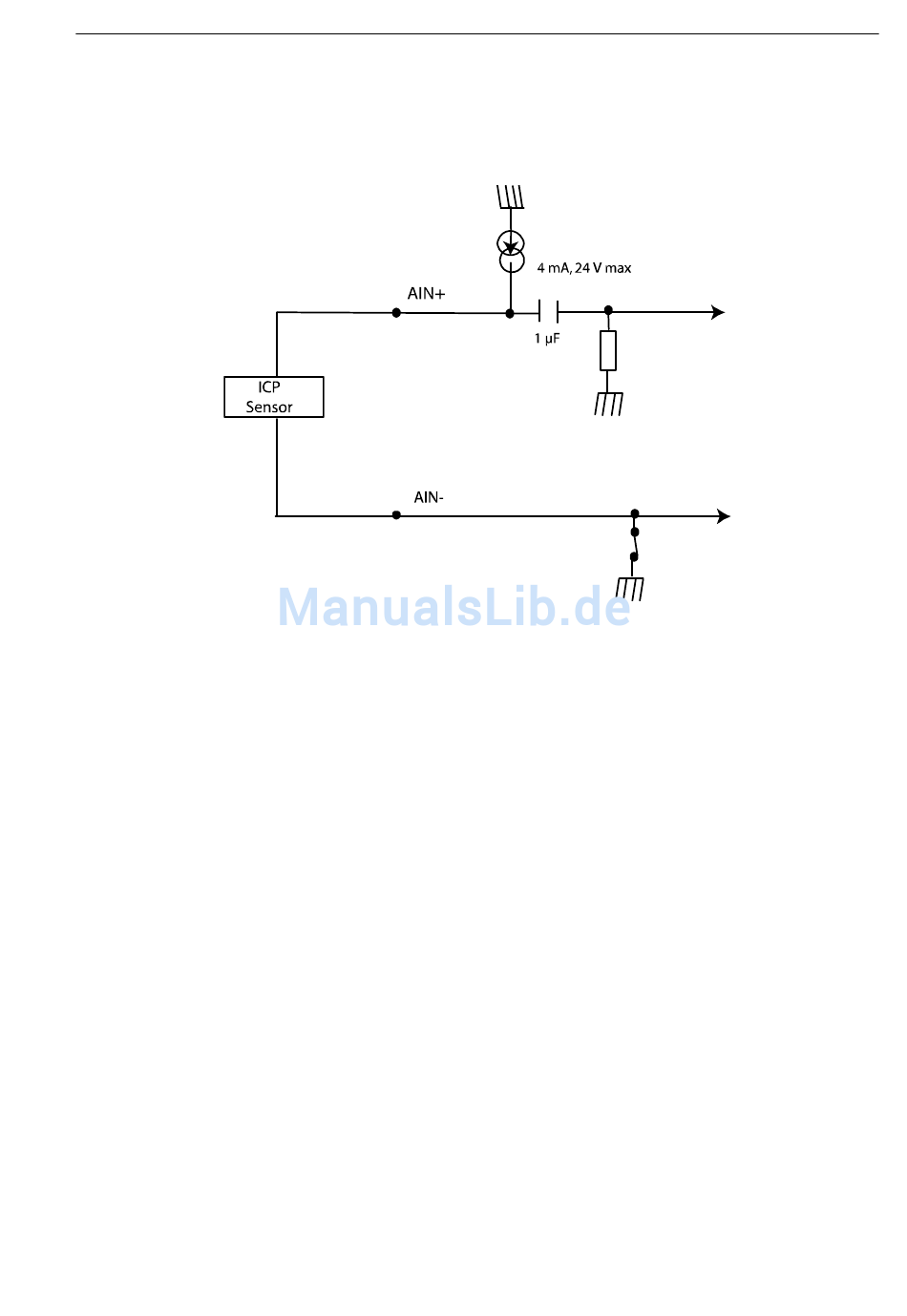

Abb. 8-11: ICP-Sensor Versorgung mit der APCI-3600
8.3.9
Modes
Für die analogen Eingänge der APCI-3600 stehen Ihnen folgende Modes zur
Verfügung:
a) Simple Mode
b) Zyklischer Mode: Auto Buffer
c) Zyklischer Mode: Ring Buffer
a) Simple Mode
In diesem Mode können zwei Werte vom ausgewählten analogen Eingang gelesen
werden (linker und rechter Kanal). Der Interupt wird hier nicht verwendet.
Verwendete Funktionen:
i_PCI3600_StartAnalogInputModuleSingleAcquisition
i_PCI3600_GetAnalogInputModuleSingleAcquisitionStatus
i_PCI3600_ReadAnalogInputSingleAcquisitionValues
oder
i_PCI3600_GetAnalogInputModuleValues
b) Zyklischer Mode: Auto Stop
Im Auto Stop-Mode (Einzelerfassung) wird die Erfassung gestoppt sobald, die
Menge, die Sie vorher für das On Board SDRAM definiert haben, erreicht ist.
Sie können einen Compare-Value mit Hilfe der Software definieren:
Funktionen der Karte
