APCI-3600
PLD-Clock
102,4 MHz
Divisor Gen 1
Divisor Gen 2
CHRONO 0
CHRONO 1
8.8.2

Slave Mode

Im Slave-Mode werden die Bus-Clocks ½ direkt an die externen Clocks ½
angeschlossen. Die externen Clocks ½ werden als Eingang konfiguriert. In diesem
Mode können mehrere APCI-3600 synchronisiert werden. Dazu wird eine Karte
im Master Mode eingestellt und alle anderen im Slave Mode.
Wenn Sie die Karte als Slave konfigurieren, werden die analogen Eingangs- und
Ausgangskanäle mit demselben Clock der Masterkarte konfiguriert. Der
Chronometer verwendet immer den Clock auf der Slave-Karte: 102,4 MHz.

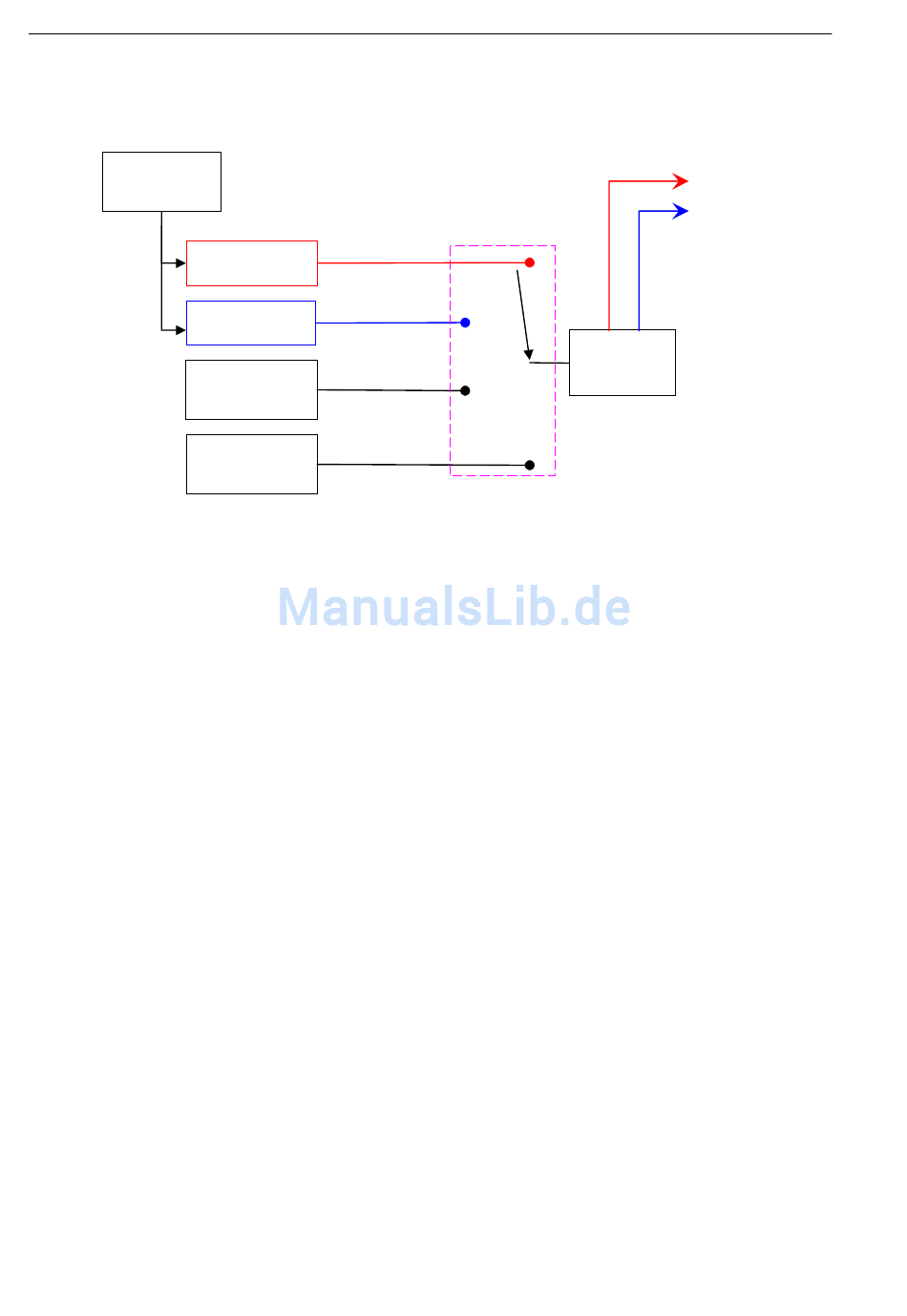

Abb. 8-15: Karte im Master Mode

Clock-Gen
Clock-Gen
BUS-Clock 1/2 Auswahl
Funktionen der Karte
Ext. Clock
Ext. Clock
BUS-Clock 1
oder
BUS-Clock 2
