APCI-3600
PLD-Clock
102,4 MHz
Divisor Gen 1
Divisor Gen 2
CHRONO 0
CHRONO 1
8.9
On Board-Speicher (SDRAM)
Die APCI-3600 unterstützt SDRAM-Speicher, um den hohen Datenfluss von der
Karte zum Rechner zu übertragen.
Der On Board-Speicher ist ein 144 pin SO-DIMM SDRAM-Modul (Notebook-
Speicher). Die APCI-3600 wird mit einem 128 MBytes SDRAM-Modul in der
Standardversion ausgeliefert. Die APCI-3600 unterstützt 144 pin SO-DIMM
SDRAM-Modul mit unterschiedlichen Speichertiefen/-größen:
64 MBytes
-
128 MBytes (Standard)
-
256 MBytes
-
512 MBytes
-
8.10 Speicherkonzept
Im Folgenden werden die grundlegenden Speicherkonzepte der APCI-3600-Karte
vorgestellt:
- Globaler Speicher
- Ring Buffer
8.10.1 Speicherkonzept: Globaler Speicher
Nach dem Einbau Ihrer Karte, müssen Sie diese mit dem ADDIREG-Programm
registrieren (siehe Kapitel 6.1)
Falls Sie die zyklische Erfassung oder den Signalgenerator der Karte verwenden
möchten, müssen Sie hierfür zuerst Speicherplatz (RAM) auf Ihrem Rechner
reservieren.
Im ADDIREG-Programm können Sie die Größe des globalen Speichers festlegen,
der dem RAM im Rechner zugewiesen wird.

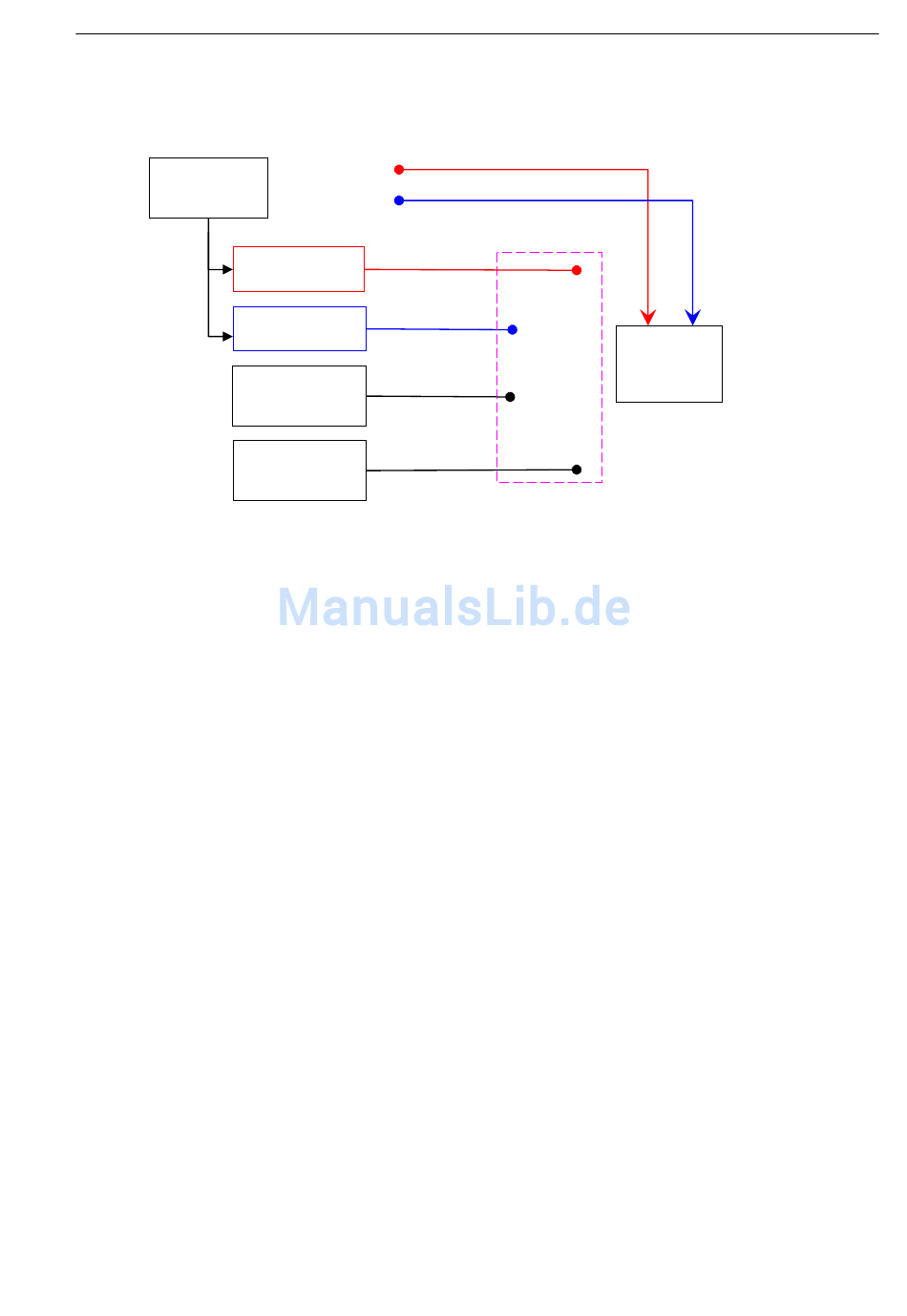

Abb. 8-16: Karte im Slave Mode
Ext. Clock
Ext. Clock 2
Clock-Gen
Clock-Gen
BUS-Clock 1/2 Auswahl
Funktionen der Karte
BUS-Clock 1
oder
BUS-Clock 2
