13.1.4
Anschluss: X4

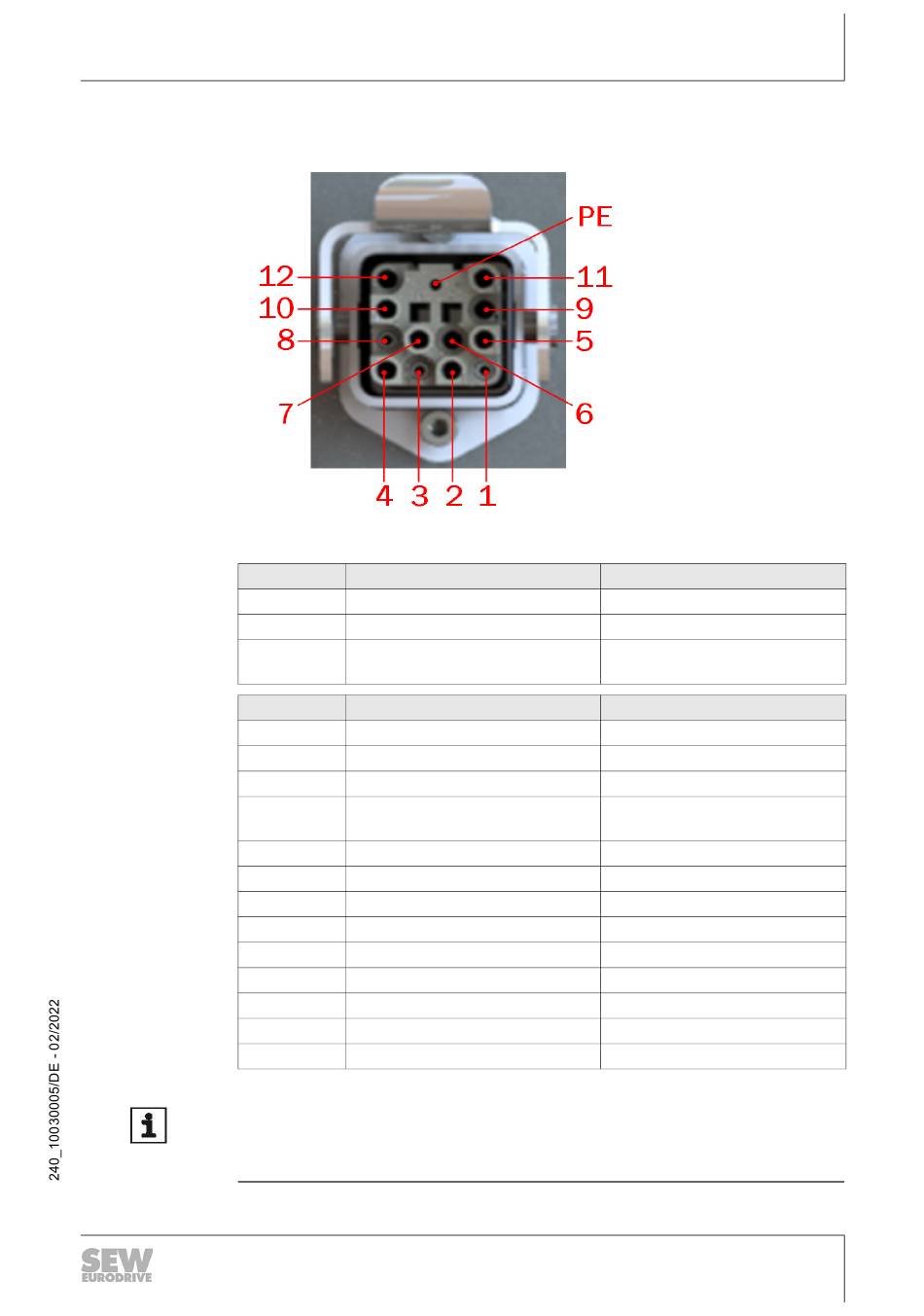

Abb. 13-4 Kontaktbelegung Anschluss X4
Angabe
Funktion
Bezeichnung X4
Anschlusstyp HAN 3A-agg-QB mit HAN 12Q-
Kontakt
1
2
3
4
5
6
7
8
9
10
11
12
PE
Information zum Normalbetrieb - Handbediengerät (HBG) nicht angesteckt
Ist das Handbediengerät nicht gesteckt, müssen die Sicherheitskontakte gebrückt wer-
den. Andernfalls ist kein automatischer Betrieb (Standardbetrieb) möglich (Steu-
erung fährt nicht / Achse 1 (X2.1 & X2.2) gesperrt bzw. keine Spannungsausgabe)!
Beschreibung
Anschluss Handbediengerät
SMC-BE-CRA-PE mit QL, Buchse
Funktion (für Handbediengerät)
I1 (Signal Auswahlschalter)
I2 (Signal Auswahlschalter)
I5 (Signal Auswahlschalter)
24 VDC (Versorgung HBG +24
VDC)
I3 (Signal-Taste „+")
I4 (Signal Taste „-")
GND (Versorgung HBG GND)
S1_2 (Sicherheitskontakt 1 IN)
S2_2 (Sicherheitskontakt 1 OUT)
I6 (Signal HBG gesteckt)
S1_1 (Sicherheitskontakt 2 IN)
S2_1 (Sicherheitskontakt 2 OUT)
PE
Betriebsanleitung [27779157/DE] - EHB Modular Steuerungen
Anschlüsse
Anschlüsse
Anmerkung
-
-
Harting
Beschreibung
FU 1 Anschluss DIO1
FU 1 Anschluss DIO2
FU 1 Anschluss DIO5
Versorgungsspannung +24 VDC
FU 1 Anschluss DIO3
FU 1 Anschluss DIO4
Versorgungsmasse
FU 1 Anschluss F_DI1
Interne Brücke auf Pin 12
FU 1 Anschluss DIO6
FU 1 Anschluss F_DI2
Interne Brücke auf Pin 9
PE-Anschluss
