Installation
4
Elektrische Installation
4.7.4
Netzsicherungen, Sicherungstypen
4.7.5
Besonderheiten beim Anschluss der Leistungsklemmen

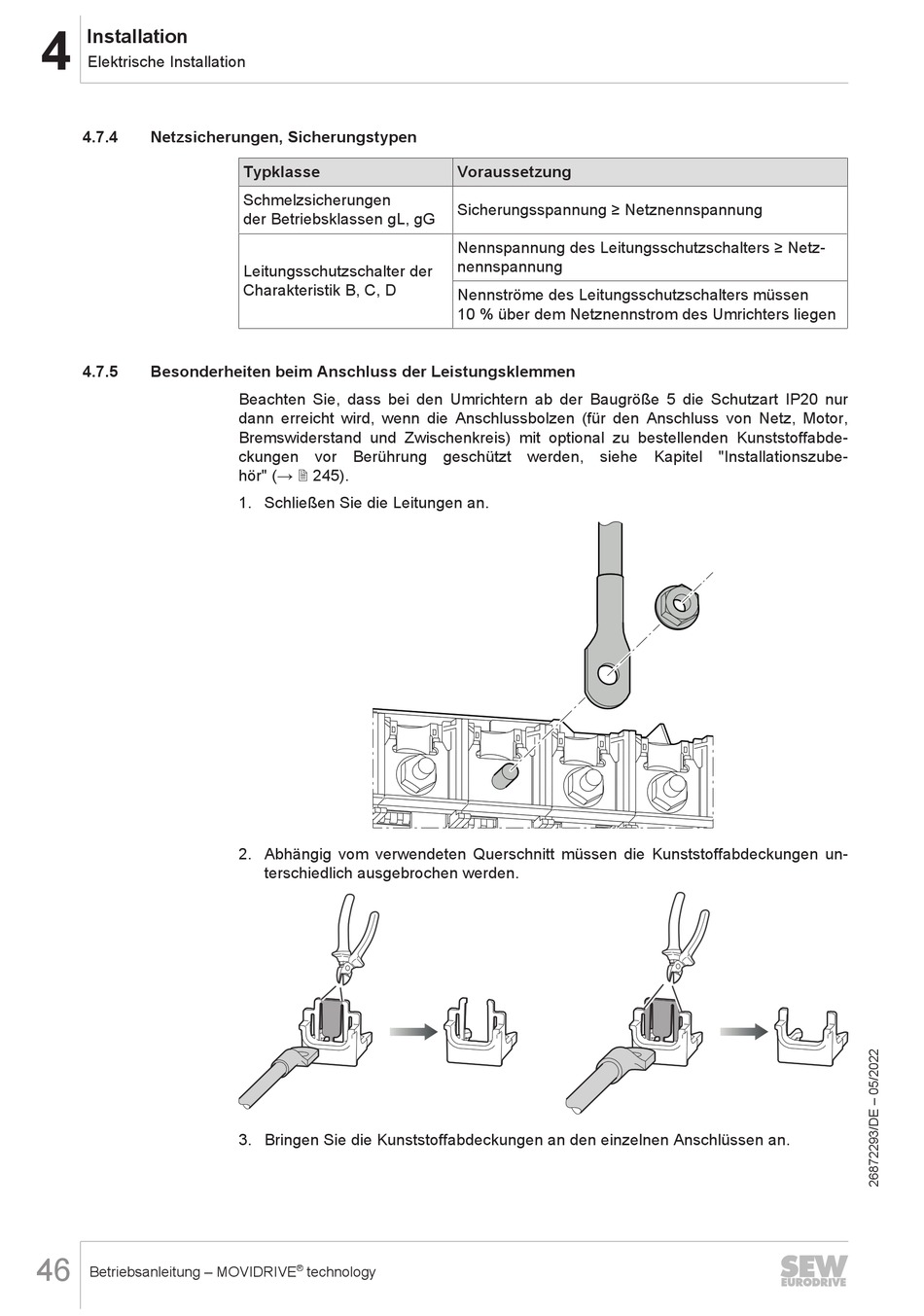

46
Betriebsanleitung – MOVIDRIVE
Typklasse
Schmelzsicherungen
der Betriebsklassen gL, gG
Leitungsschutzschalter der
Charakteristik B, C, D
Beachten Sie, dass bei den Umrichtern ab der Baugröße 5 die Schutzart IP20 nur
dann erreicht wird, wenn die Anschlussbolzen (für den Anschluss von Netz, Motor,
Bremswiderstand und Zwischenkreis) mit optional zu bestellenden Kunststoffabde-
ckungen vor Berührung geschützt werden, siehe Kapitel "Installationszube-
hör" (→ 2 245).
1. Schließen Sie die Leitungen an.
2. Abhängig vom verwendeten Querschnitt müssen die Kunststoffabdeckungen un-
terschiedlich ausgebrochen werden.
3. Bringen Sie die Kunststoffabdeckungen an den einzelnen Anschlüssen an.
®
technology
Voraussetzung
Sicherungsspannung ≥ Netznennspannung
Nennspannung des Leitungsschutzschalters ≥ Netz-
nennspannung
Nennströme des Leitungsschutzschalters müssen
10 % über dem Netznennstrom des Umrichters liegen
