SEW-Eurodrive EHB Betriebsanleitung Seite 51

Anschlüsse
Anschluss X10 / X11

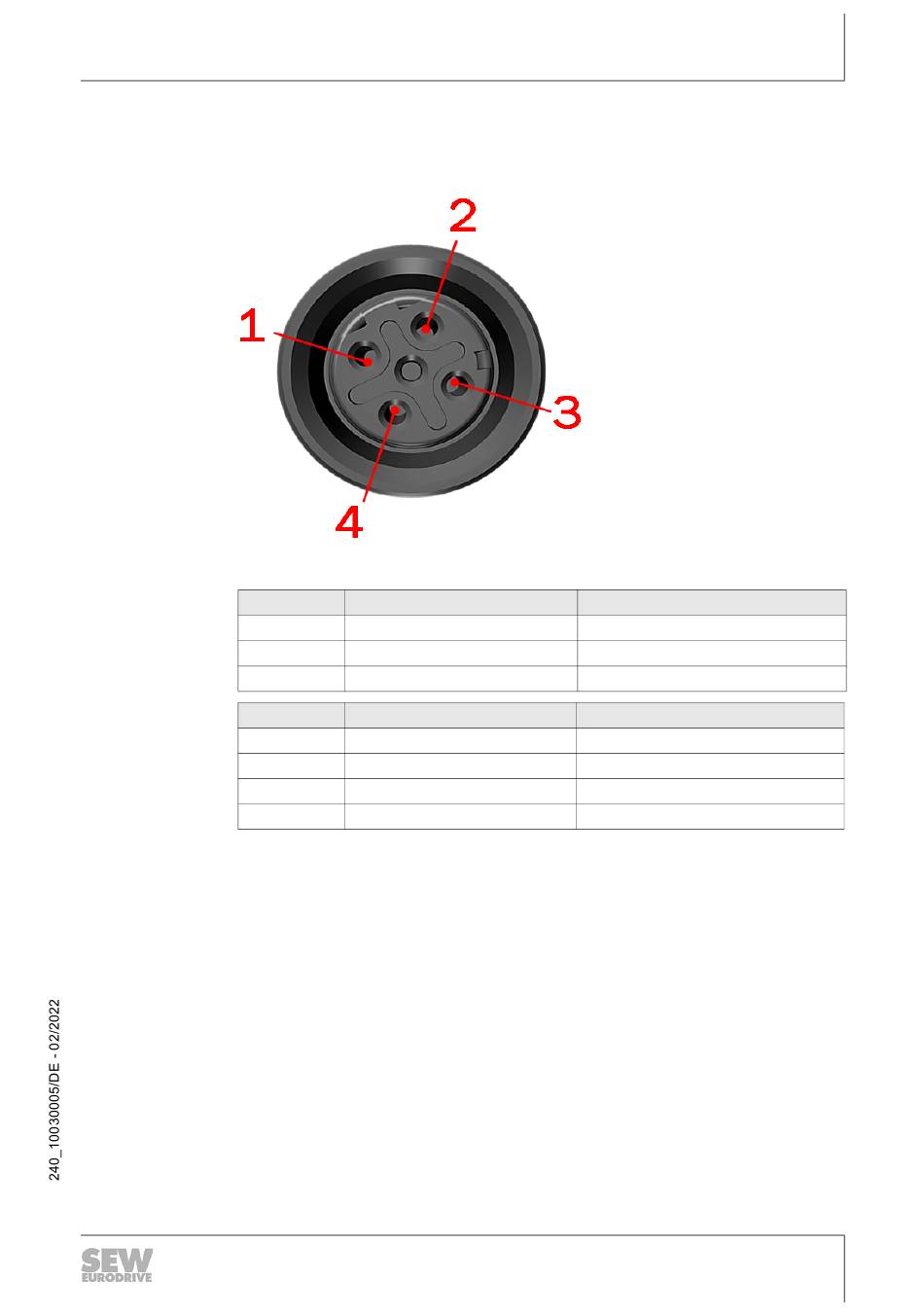

Abb. 13-8 Kontaktbelegung Anschlüsse X10 / X11
Angabe
Funktion
Bezeichnung X10 & X11
Anschlusstyp M12, 4pol, D-codiert, Buchse
Kontakt
1
2
3
4
Beschreibung
Kommunikationsschnittstelle
Funktion
TX+
RX+
TX-
RX-
Betriebsanleitung [27779157/DE] - EHB Modular Steuerungen
Anschlüsse
Anschlüsse
Anmerkung
Anschluss Feldbus
-
Codiernase auf Stellung „11-Uhr"
Beschreibung
Kommunikation
Kommunikation
Kommunikation
Kommunikation
13
49
