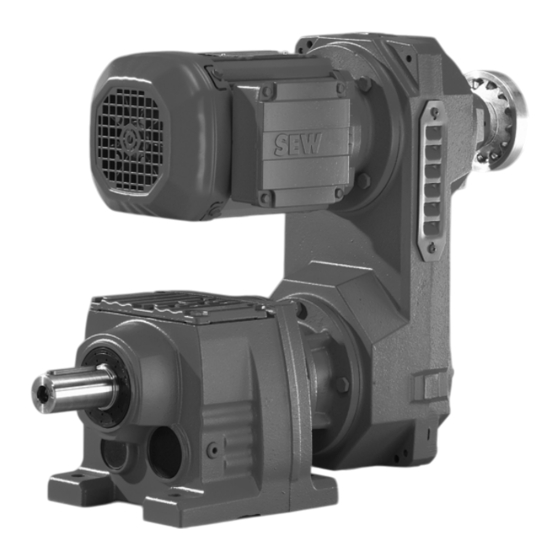

- Seite 1 Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Montage- und Betriebsanleitung ® Verstellgetriebe VARIBLOC und Zubehör Ausgabe 09/2012 20044135 / DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
- Seite 3 Drehzahlbereich bei Ausführung NV, H, HS begrenzen ......41 Verstellspindel EF / EFPA nachschmieren ..........42 Technische Daten ..................... 43 Langzeitlagerung ..................43 Betriebsstörungen .................... 44 ® Verstellgetriebe VARIBLOC ..............44 Zusatzausstattung..................44 Kundendienst ................... 45 Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 4 Inhaltsverzeichnis Entsorgung....................45 Adressenliste..................... 46 Stichwortverzeichnis ..................58 Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 5 Die eingebetteten Sicherheitshinweise sind direkt in die Handlungsanleitung vor dem gefährlichen Handlungsschritt integriert. Hier sehen Sie den formalen Aufbau eines eingebetteten Sicherheitshinweises: • SIGNALWORT! Art der Gefahr und ihre Quelle. Mögliche Folge(n) der Missachtung. – Maßnahme(n) zur Abwendung der Gefahr. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 6 Jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung und sons- tige Verwertung ist verboten. Produktname und Warenzeichen Die in dieser Druckschrift genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 7 Beschädigungen bitte umgehend beim Transportunternehmen reklamieren Bei unzulässigem Entfernen der erforderlichen Schutzabdeckung oder des Gehäuses, unsachgemäßem Einsatz, bei falscher Installation oder Bedienung, besteht die Gefahr von schweren Personen- oder Sachschäden. Weitere Informationen sind dieser Dokumentation zu entnehmen. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 8 Die Verstellgetriebe sind für gewerbliche Anlagen bestimmt. Die Getriebe dürfen nur entsprechend den Angaben in der technischen Dokumentation von SEW-EURODRIVE und den Angaben auf dem Typenschild eingesetzt werden. Sie entsprechen den gültigen Normen und Vorschriften. Beim Einbau in Maschinen ist die Inbetriebnahme (d. h. bei Aufnahme des bestim- mungsgemäßen Betriebes) so lange untersagt, bis festgestellt wurde, dass die...
- Seite 9 Bei Veränderungen gegenüber dem Normalbetrieb (z. B. erhöhte Temperaturen, Geräusche, Schwingungen) müssen Sie im Zweifelsfall den Getriebemotor abschalten. Ursache ermitteln, eventuell Rücksprache mit SEW-EURODRIVE halten. Inspektion/Wartung Beachten Sie die Hinweise im Kapitel "Inspektion/Wartung"! Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 10 Nm 94/26 IM M1 i 9,35 CLP 220 Miner.ÖL/0.81 79.000 Made in Germany 188 578 2.52 4685251339 [1] r/min 1420 maximale Abtriebsdrehzahl n minimale Abtriebsdrehzahl n Motornenndrehzahl n Einheit in Umdrehungen / Minute Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 11 Getriebeübersetzung (hier für R57) Abtriebsdrehmoment M bei maximaler Abtriebsdrehzahl n Abtriebsdrehmoment M bei minimaler Abtriebsdrehzahl n Abtriebsdrehmoment in Nm ® Geräteaufbau Verstellgetriebe VARIBLOC ® Folgende Abbildung zeigt den Geräteaufbau des Verstellgetriebes VARIBLOC 4590560011 Verstellvorrichtung Frontverstellung zweiteiliges Verstellgetriebegehäuse Verstellscheiben nachgeschaltetes Untersetzungsgetriebe Breitkeilriemen Abtriebsflansch Lagerdeckel Antriebsmotor Betriebsanleitung –...
- Seite 12 [9] Elektromechanische Drehzahl-Fernverstellung EF [4] Wechselspannungsgeber GW [10] Verstellvorrichtung mit Handrad H / mit freiem Wellenende NV [5] Axialtachometer TA [11] Frontverstellung mit Kettenrad [6] Spannungsimpulsgeber IG [12] Frontverstellung mit Handrad (Standardausführung) Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 13 • Die Angaben auf dem Typenschild des Getriebemotors stimmen mit dem Span- nungsnetz überein. • Der Antrieb ist unbeschädigt durch Transport und Lagerung. • Stellen Sie sicher, dass folgende Vorgaben erfüllt sind: Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 14 Breitkeilriemen dringen lassen – Materialschäden! • Schützen Sie bei abrasiven Umgebungsbedingungen die abtriebsseitigen Wellen- dichtringe gegen Verschleiß. • Vertikalbauformen der Motoren müssen durch Abdeckung (Schutzdach C) gegen Eindringen von Fremdkörpern oder Flüssigkeit geschützt werden. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 15 Verstellspindel waagerecht liegt, da die Stellungsanzeige sonst nicht funk- tioniert. Befestigen Sie Getriebe in Fußausführung mit Schrauben der Qualität 8.8. Befestigen Sie Getriebe in Flanschausführung und in Fuß-/Flanschausführung mit Schrauben der Qualität 10.9. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 16 [Nm] 1450 2500 Schrauben Sie die Getriebemotoren in Flanschausführung und in Fuß- / Flanschaus- führung mit folgenden Anzugsdrehmomenten an: Anzugsdrehmoment Schraube / Mutter Festigkeitsklasse 10.9 Schraube / Mutter [Nm] 1000 2011 3492 Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 17 Wechseln Sie versprödete Dichtungen aus! 4.3.3 Getriebe lackieren ACHTUNG! Wellendichtringe können beim Lackieren oder Nachlackieren beschädigt werden. Möglicher Sachschaden. • Schutzlippe der Wellendichtringe vor dem Lackieren sorgfältig abkleben. • Nach den Lackierarbeiten Klebestreifen entfernen. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 18 Das folgende Bild zeigt eine Aufziehvorrichtung zum Montieren von Kupplungen oder Naben auf Getriebe- oder Motorwellenenden. Falls sich die Schraube problemlos anzie- hen lässt, können Sie ggf. auf das Axiallager an der Aufziehvorrichtung verzichten. 211368587 [1] Getriebewellenende [2] Axiallager [3] Kupplungsnabe Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 19 Klemm- und Quetschgefahr. • An- und Abtriebselemente mit Berührungsschutz abdecken. Führen Sie bei der Montage von Kupplungen folgenden Ausgleich gemäß den Angaben des Kupplungsherstellers durch. a) Maximal- und Mindestabstand b) Axialversatz c) Winkelversatz 211395595 Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 20 Sie den Gehäusedeckel wieder an, siehe Kapitel "Dreh- zahlbereich bei EF, EFPA begrenzen". Bei der Drehzahl-Fernverstellung EFPA schließen Sie das Anzeigegerät nach beige- fügtem Schaltbild an, siehe Kapitel "Anzeigegerät zu EFPA anschließen und einstel- len ". Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 21 8. Stellen Sie die Anzeige mit Potenziometer "Max" auf 100 % ein. 9. Entfernen Sie die Brücke zwischen den Klemmen 5 und 6. 10.Schließen Sie die Klemmen 5 und 7 des Anzeigegeräts an die Klemmen 5 und 6 der Drehzahl-Fernverstellung an. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 22 – – 32 % 35 % 27 % 28 % 35 % 38 % – – – – – – – 36 % Einstellwerte Potenziometer "Min" 13 % 17 % 25 % Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 23 – C) Verdrehen Sie das Potenziometer [5] an der Kupplung: • Nach links bis Anschlag • Nach rechts um ca. 15 °, bis ca. 120 – 180 Ω an den Klemmen 6 und 7 Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 24 – Lösen Sie den oberen Betätigungsnocken mit einem Schraubenzieher. – Verdrehen Sie diesen nach rechts bis zum Schaltpunkt. – Schrauben Sie den oberen Betätigungsnocken fest. 6. Montieren Sie den Gehäusedeckel [1] gemäß beigefügtem Schaltbild. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 25 2. Schrauben Sie die Sechskantmuttern [3] und [4] ab. 3. Befestigen Sie den Stellzylinder [6] mit 4 Zylinderschrauben M5 (nach DIN 912) an der Gerätewand [5]. 4. Montieren Sie wieder die Sechskantschrauben, Handrad und Stift. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 26 GW 1. Bauen Sie den Wechselspannungsgeber [6] in den Tachoflansch [3] ein. montieren – Zunge muss in den Wellenschlitz [4] greifen 2. Sichern Sie den Wechselspannungsgeber [6] mit dem Gewindestift [2]. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 27 3. Drehen Sie den Spannungsimpulsgeber [2] um 2 Umdrehungen (Abstand = 2 mm) zurück. 4. Sichern Sie den Spannungsimpulsgeber [2] mit einer Kontermutter. 5. Falls keine Anzeige erfolgt, korrigieren Sie die Eingangsempfindlichkeit: – Vergrößern oder verkleinern Sie den Abstand zwischen Spannungsimpulsgeber und Schraubenkopf. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 28 Technische Daten Folgende Tabelle zeigt die technischen Daten der analogen Drehzahl-Fernanzeige FL: Beschreibung Anzeigegerät Analog (Skala 0 – 100 %) Netzanschluss 230 V, 40 – 60 Hz Geberanschluss Mit zweiadriger Leitung, geschirmt Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 29 – Daten gemäß Tabelle im Abschnitt "Einstelldaten der digitalen Drehzahl-Fernan- zeige DA" (Seite 30) 4. Stellen Sie die Eingangsempfindlichkeit ein, siehe vorangegangene Abbildung. – Drehen Sie das Potenziometer "Eingangsempfindlichkeit" nach rechts, bis die Im- pulskontrollleuchte gerade aufleuchtet. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 30 R = 1:4 (1:3) / 4:1 (3:1) – – – VU 6 (D 200) 2528 1668 1247 – – – VU 6 (D 225) 2087 – – – – – 1) Nur bei Motoren DT/DV. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 31 × × × × × 3100 25 4 1 3100 4 4 1 Geräteeinstellung Messzeit [1] [2] [3] [9] Messzeit [0] [8] [7] [1] Impulsmultiplikator [2] [5] Impulsmultiplikator [0] [4] Kommaeinstellung Kommaeinstellung Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 32 • Achten Sie auf ungehinderte Kühlluftzufuhr für den Motor und dass keine warme Ab- luft anderer Aggregate angesaugt wird. HINWEIS Überprüfen Sie vor der Inbetriebnahme die Schraubverbindungen der kundenseitigen Flanschbefestigung (Seite 16). Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 33 20 – 100 R 1:4 VU/VZ 11 14 – 111 R 1:8 VU/VZ 21 12,5 – 103 R 1:8 VU/VZ 31 16,5 12 – 105 R 1:8 VU 6 32 – 104 R 1:3 Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 34 Inbetriebnahme Drehzahlverstellung über Handrad ® Folgende Abbildung zeigt ein Beispiel für eine Verstellkennlinie für VARIBLOC Baugröße VU6 (R 1:3): 4760792203 Handradumdrehungen % der Enddrehzahl Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 35 Die Reinigung des Getriebes mit einem Hochdruckreinigungsgerät ist nicht zulässig. Es besteht die Gefahr, dass Wasser in das Getriebe eindringt und Dichtungen beschädigt werden. • Führen Sie nach allen Wartungs- und Instandsetzungsarbeiten eine Sicherheits- und Funktionskontrolle durch. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 36 Kapitel "Verstell- spindel EF / EFPA nachschmieren" (Seite 42). Benötigte Werkzeuge / Hilfsmittel • Satz Schraubenschlüssel • Hammer • Dorn und / oder Durchschlag • Sicherungsringzange • Schmiermittel z. B. "Never Seez normal" Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 37 4. Demontieren Sie den Lagerdeckel [2] und die Verstelleinheit [3]. 5. Lösen Sie die Gehäuseschrauben und trennen Sie die Regelkastenhälften A und B. 6. Sichern Sie die getriebene, federbelastete Verstellscheibe GV mit dem Holzkeil [8]. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 38 Auf spannungslosen Zustand des Getriebemotors achten. 16.Schalten Sie den Getriebemotor ein. 17.Durchfahren Sie den Drehzahlbereich langsam. – Antrieb muss ruhig und gleichmäßig laufen; Bei unruhigem oder ungleichmäßigem Lauf des Antriebs überprüfen Sie den Antrieb auf korrekte Montage. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 39 – Lösen Sie die Schrauben am Deckel [5] und entfernen Sie diese. Nehmen Sie die Verstelleinheit ab. Bei allen anderen Ausführungen: – Demontieren Sie die komplette Verstelleinheit [4]. 5. Lösen Sie die Gehäuseschrauben und nehmen Sie die Regelkastenhälfte A ab. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 40 Auf spannungslosen Zustand des Getriebemotors achten. 15.Schalten Sie den Getriebemotor ein. 16.Durchfahren Sie den Drehzahlbereich langsam. – Antrieb muss ruhig und gleichmäßig laufen; Bei unruhigem oder ungleichmäßigem Lauf des Antriebs überprüfen Sie den Antrieb auf korrekte Montage. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 41 – Arretieren Sie die Hammerschraube an dieser Position. 3. Stellen Sie wie folgt beschrieben die gewünschte minimale Drehzahl ein: – Lösen Sie die Hammerschraube [3]. – Fahren Sie die Drehzahl runter. – Arretieren Sie die Hammerschraube an dieser Position. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 42 1. Demontieren Sie den Verstellkopf [1] von dem Regelkasten [2]. – Lösen Sie die Schrauben [3]. 2. Schmieren Sie die Verstellspindel [4] mit gut haftendem Schmiermittel, z. B. "Never Seez normal". 3. Montieren Sie den Verstellkopf in umgekehrter Reihenfolge. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 43 Langzeitlagerung Technische Daten Langzeitlagerung HINWEIS Bei einer Lagerzeit von mehr als 9 Monaten empfiehlt SEW-EURODRIVE die Ausfüh- rung "Langzeitlagerung". Getriebe in dieser Ausführung sind entsprechend mit einem Aufkleber gekennzeichnet. Für die Langzeitlagerung wird die Option ../B (in korrosionsgeschützter Ausführung) ver- wendet.
- Seite 44 • Spannungsversorgung fehlt oder ist unterbrochen. Falsche Anzeige Anzeige ist nicht richtig einge- Anzeige an Geräterückseite ein- stellt. stellen. Siehe Kapitel "Anzeigege- rät zu EFPA anschließen und einstellen" (Seite 21). Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
- Seite 45 Entsorgen Sie Getriebe nach Beschaffenheit und existierenden Vorschriften z. B. als: • Stahlschrott – Gehäuseteile – Zahnräder – Wellen – Wälzlager • Schneckenräder sind teilweise aus Buntmetall. Entsorgen Sie Schneckenräder ent- sprechend. • Altöl sammeln und bestimmungsgemäß entsorgen. Betriebsanleitung – VARIBLOC® Variable-Speed Gear Units and Accessories...
