Inbetriebnahme mit PROFINET

8

Anschluss Feldbus und Engineering-PC

8 Inbetriebnahme mit PROFINET
8.1 Anschluss Feldbus und Engineering-PC
8.2 Anschluss über Standard-Engineering-Schnittstelle X80 (empfohlen)
8.3 Anschluss des Feldbus-Netzwerks über Feldbus-Schnittstelle X40/X41
26
Handbuch – MOVI-C
Zum Anschluss des Engineering-PCs zum Controller stehen mehrere Möglichkeiten
zur Verfügung:
• Anschluss über Standard-Engineering-Schnittstelle X80 (empfohlen)
• Anschluss des Feldbus-Netzwerks (z. B. PROFINET) über Feldbus-Schnittstelle
X40/X41
Die Standard-Engineering-Schnittstellen haben im Auslieferungszustand die folgen-
den IP‑Adresseinstellungen:
• IP‑Adresse: 192.168.10.4
• Subnetzmaske: 255.255.255.0
• Standard-Gateway: 192.168.10.4

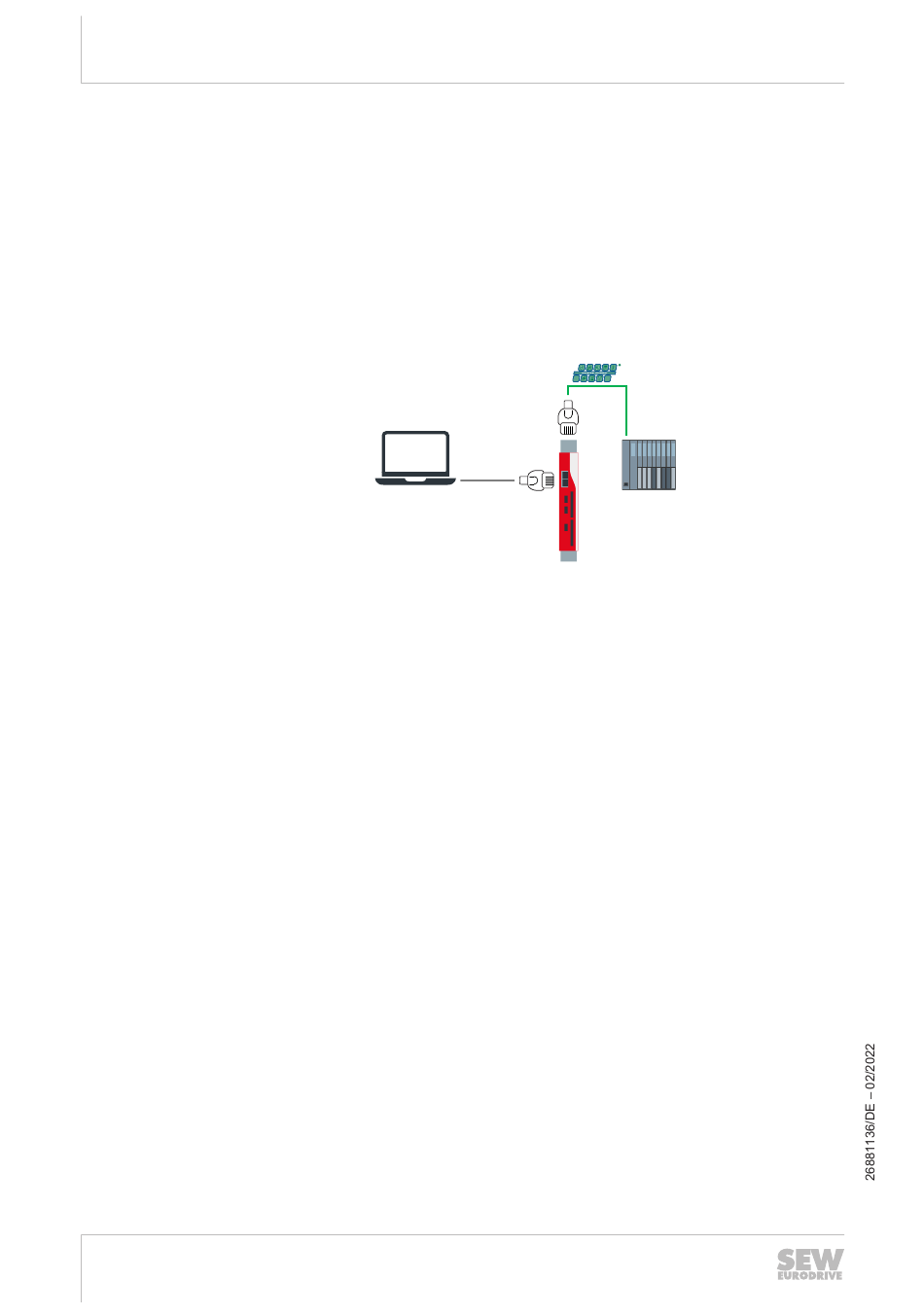

• Verbinden Sie den MOVI-C
neering-Schnittstelle X80 durch ein Ethernet-Verbindungskabel RJ45 mit dem En-
gineering‑PC. Die Grafik ist eine schematische Darstellung der Gerätetopologie
beispielhaft mit dem MOVI-C
Verbinden Sie den MOVI-C
le X40 oder X41 durch ein Ethernet-Verbindungskabel RJ45 mit dem Feldbus-Netz-
werk (z. B. PROFINET oder EtherNet/IP™).
®
CONTROLLER progressive UHX65A-M
X40/
X41
Ethernet
X80
®
CONTROLLER UHX65A-M über die Standard-Engi-
®
CONTROLLER progressive UHX65A.
®
CONTROLLER UHX65A-M über die Feldbus-Schnittstel-
35952010251
