Proline Prowirl 72F, 72W, 73F, 73W

Ein- und Auslaufstrecken

Endress+Hauser
Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, sind mindestens die untenstehenden Ein-
und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vorhanden, so ist die längste angegebene
Einlaufstrecke einzuhalten.
1
15 x DN
A
20 x DN
3
A
5
25 x DN
A

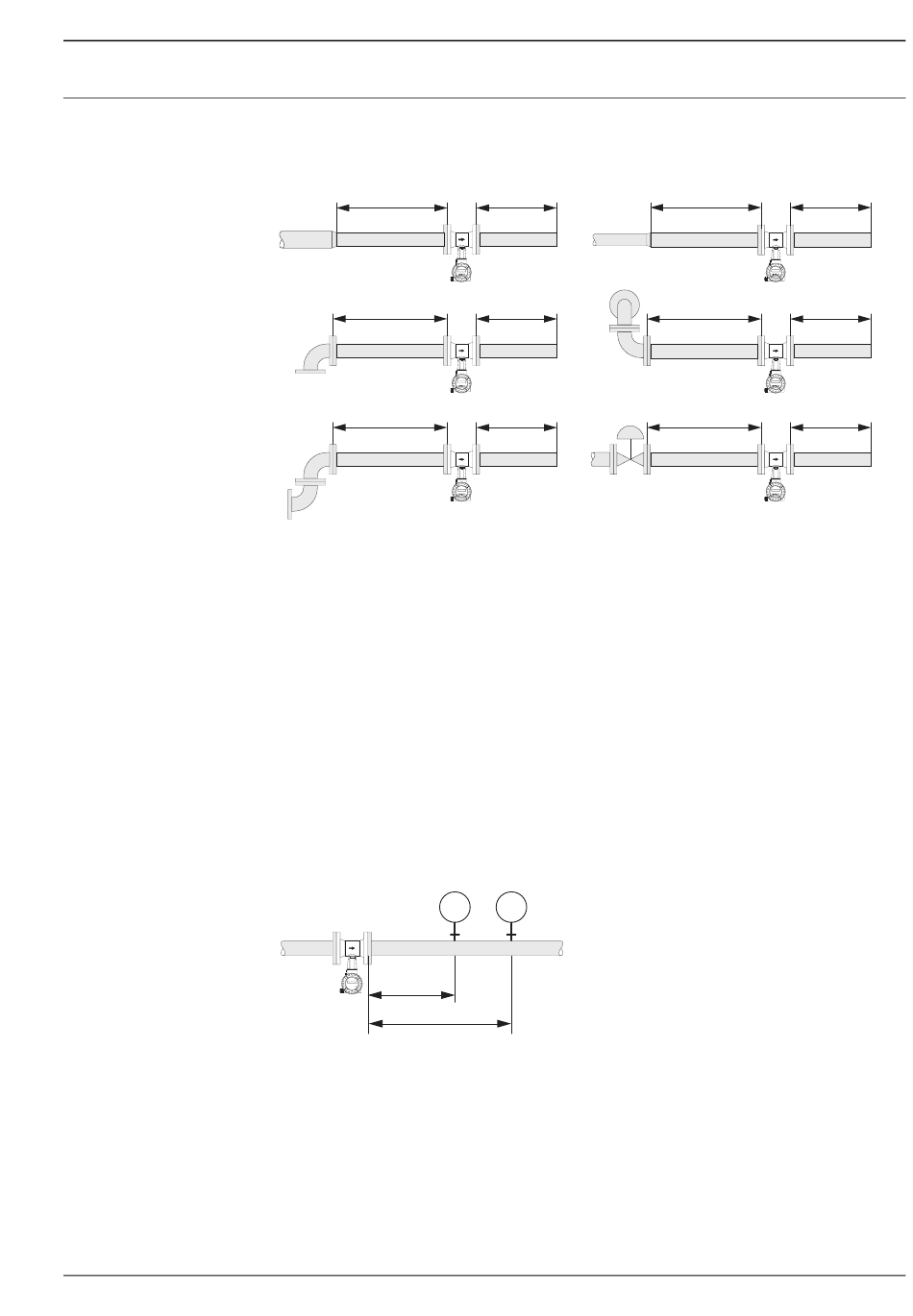

Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
A = Einlaufstrecke
B = Auslaufstrecke
1 = Reduktion
2 = Erweiterung
3 = 90 °-Krümmer oder T-Stück
4 = 2x90 °-Krümmer dreidimensional
5 = 2x90 °-Krümmer
6 = Regelventil
Hinweis!
Ist es nicht möglich, die erforderlichen Einlaufstrecken einzuhalten, kann ein speziell gestalteter Lochplatten-
Strömungsgleichrichter eingebaut werden (→ Seite 16).
Auslaufstrecken bei Druck- und Temperaturmessstellen
Beim Einbau von Druck- und Temperaturmessstellen hinter dem Messgerät ist auf einen genügend großen
Abstand zu achten, damit die Wirbelbildung im Messaufnehmer nicht negativ beeinflusst wird.
PT
3...5 x DN
Esc
- + E
4...8 x DN
PT = Druckmessstelle
TT = Temperaturmessstelle
2
5 x DN
B
Esc
- + E 4
5 x DN
B
Esc
- + E
6
5 x DN
B
Esc
- + E
TT
18 x DN 5 x DN
A B
Esc
- + E
40 x DN 5 x DN
A B
Esc
- + E
50 x DN 5 x DN
A B
Esc
- + E
A0001867
A0003780
