Endress+Hauser Proline Prowirl 72F Technische Information Seite 22

22

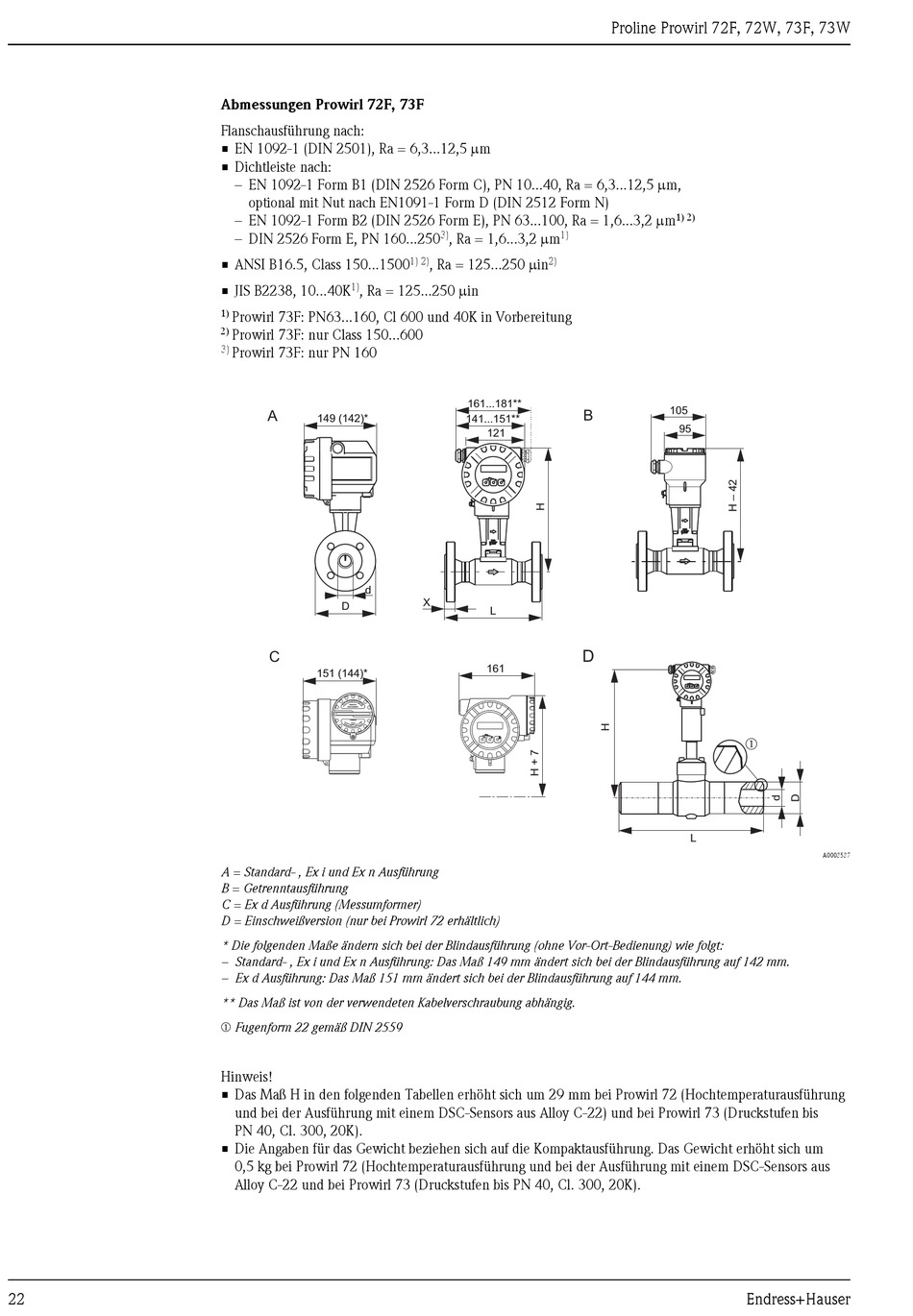

Abmessungen Prowirl 72F, 73F
Flanschausführung nach:
• EN 1092-1 (DIN 2501), Ra = 6,3...12,5 µm
• Dichtleiste nach:
– EN 1092-1 Form B1 (DIN 2526 Form C), PN 10...40, Ra = 6,3...12,5 µm,
optional mit Nut nach EN1091-1 Form D (DIN 2512 Form N)
– EN 1092-1 Form B2 (DIN 2526 Form E), PN 63...100, Ra = 1,6...3,2 µm
– DIN 2526 Form E, PN 160...250
• ANSI B16.5, Class 150...1500
, Ra = 125...250 µin
1)
• JIS B2238, 10...40K
1)
Prowirl 73F: PN63...160, Cl 600 und 40K in Vorbereitung
2)
Prowirl 73F: nur Class 150...600
3)
Prowirl 73F: nur PN 160
A
149 (142)*
d
D
C
151 (144)*
S
WARNUNG
AVERTISSEMENT
A = Standard- , Ex i und Ex n Ausführung
B = Getrenntausführung
C = Ex d Ausführung (Messumformer)
D = Einschweißversion (nur bei Prowirl 72 erhältlich)
* Die folgenden Maße ändern sich bei der Blindausführung (ohne Vor-Ort-Bedienung) wie folgt:
– Standard- , Ex i und Ex n Ausführung: Das Maß 149 mm ändert sich bei der Blindausführung auf 142 mm.
– Ex d Ausführung: Das Maß 151 mm ändert sich bei der Blindausführung auf 144 mm.
** Das Maß ist von der verwendeten Kabelverschraubung abhängig.
m Fugenform 22 gemäß DIN 2559
Hinweis!
• Das Maß H in den folgenden Tabellen erhöht sich um 29 mm bei Prowirl 72 (Hochtemperaturausführung
und bei der Ausführung mit einem DSC-Sensors aus Alloy C-22) und bei Prowirl 73 (Druckstufen bis
PN 40, Cl. 300, 20K).
• Die Angaben für das Gewicht beziehen sich auf die Kompaktausführung. Das Gewicht erhöht sich um
0,5 kg bei Prowirl 72 (Hochtemperaturausführung und bei der Ausführung mit einem DSC-Sensors aus
Alloy C-22 und bei Prowirl 73 (Druckstufen bis PN 40, Cl. 300, 20K).
, Ra = 1,6...3,2 µm
3) 1)
, Ra = 125...250 µin
1) 2) 2)
161...181**
141...151**
121
Esc
-
+ E
X
L
D
161
Esc
- + E
Proline Prowirl 72F, 72W, 73F, 73W
1) 2)
105
B
95
Esc Esc
- + E
m
L
Endress+Hauser
A0003537
