Endress+Hauser Proline Prowirl 72F Technische Information Seite 16

16

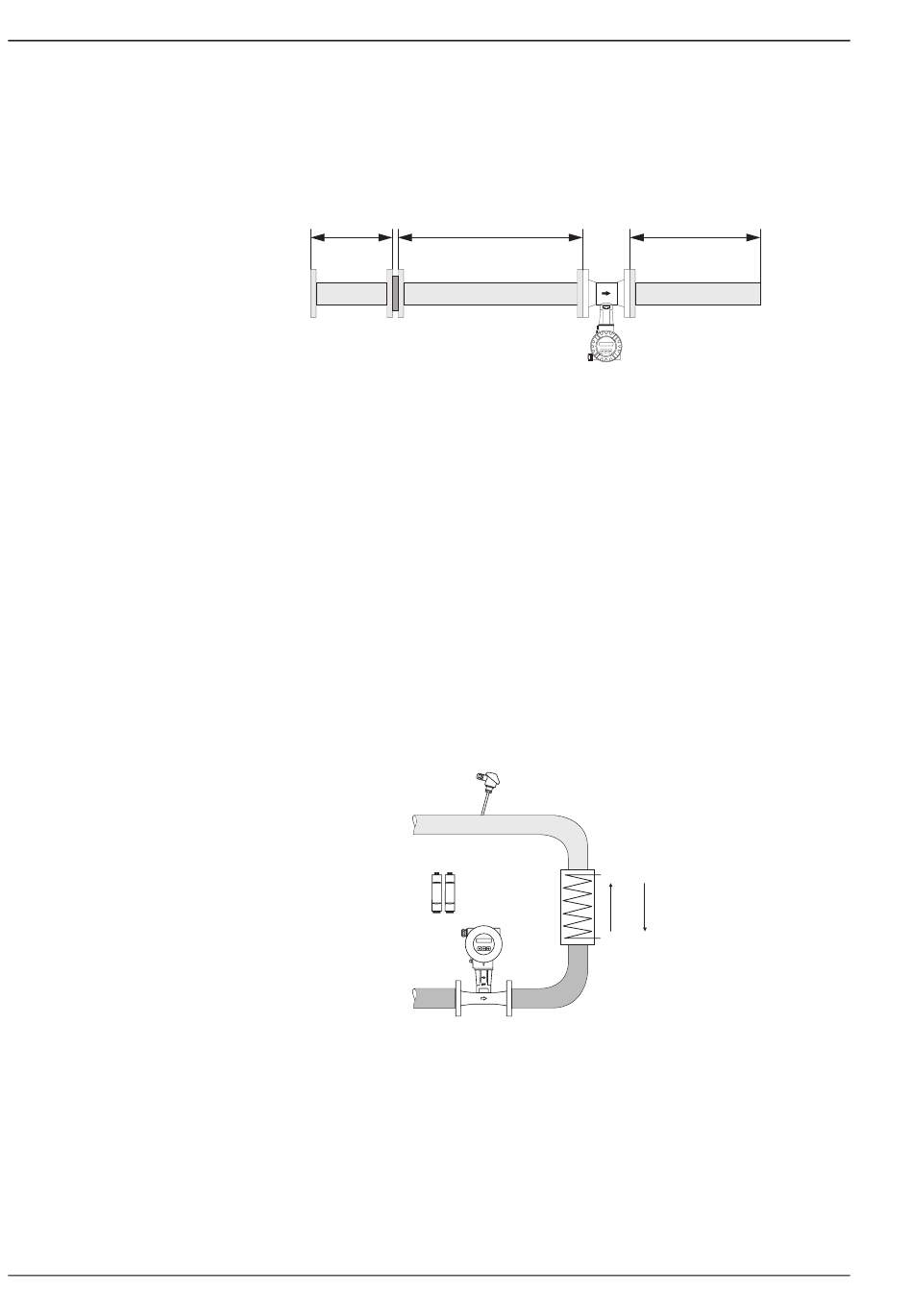

Lochplatten-Strömungsgleichrichter
Ist es nicht möglich, die erforderliche Einlaufstrecken einzuhalten, kann ein bei Endress+Hauser erhältlicher
und speziell gestalteter Lochplatten-Strömungsgleichrichter eingebaut werden.
Der Strömungsgleichrichter wird zwischen zwei Rohrleitungsflansche gespannt und durch die Montagebolzen
zentriert. In der Regel verringert dies die erforderliche Einlaufstrecke auf 10 x DN bei voller Messgenauigkeit.
2 x DN
Der Druckverlust für Strömungsgleichrichter wird wie folgt berechnet:
∆p [mbar] = 0,0085 · ρ [kg/m³] · v² [m/s]
Beispiele Druckverlust für Strömungsgleichrichter
• Beispiel Dampf
p = 10 bar abs
t = 240 °C → ρ = 4,39 kg/m³
v = 40 m/s
∆p = 0,0085 · 4,39 · 40² = 59,7 mbar
Einbau von Wärmedifferenzmessungen (Prowirl 73 HART)
• Die zweite Messung der Temperatur erfolgt über einen separaten Sensor und wird über HART eingelesen.
• Bei Sattdampfwärmedifferenzmessungen ist Prowirl 73 generell auf der Dampfseite einzubauen.
• Bei Wasser-Wärmedifferenzmessungen kann Prowirl 73 sowohl auf der Kalt-, als auch auf der Warmseite
eingebaut werden.
• Die oben spezifizierten Ein- und Auslaufstrecken sind auf jeden Fall einzuhalten
Aufbau zur Wärmediffernzmessung von Sattdampf und Wasser
Proline Prowirl 72F, 72W, 73F, 73W
8 x DN
• Beispiel H O-Kondensat (80°C)
2
ρ = 965 kg/m³
v = 2,5 m/s
∆p = 0,0085 · 965 · 2,5² = 51,3 mbar
1
5 x DN
A0001887
2
A0001809
