Proline Prowirl 72F, 72W, 73F, 73W
Verdrahtung (Getrenntausfüh-
rung)

Versorgungsspannung

Kabeleinführung

Versorgungsausfall

Endress+Hauser
Hinweis!
• Die Getrenntausführung ist zu erden. Messaufnehmer und -umformer müssen dabei am selben Potential-
ausgleich angeschlossen werden.
a
b
c
d

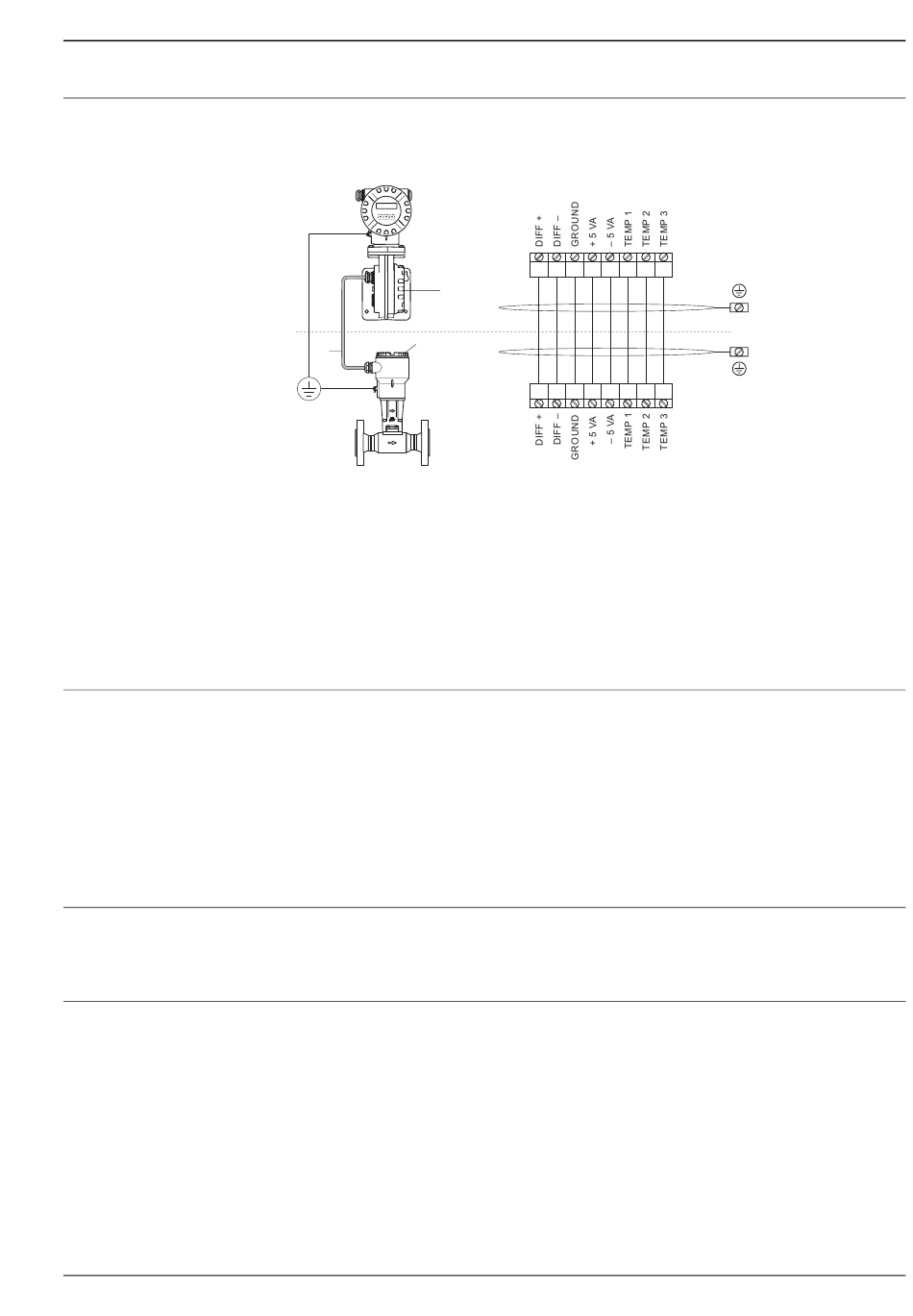

Anschluss der Getrenntausführung
a = Anschlussklemmenraumdeckel (Messumformer)
b = Anschlussklemmenraumdeckel (Messaufnehmer)
c = Verbindungskabel (Signalkabel)
d = identischer Potientialausgleich für Messaufnehmer und -umformer
e = Schirm an der Erdungsklemme im Messumformergehäuse anschließen und möglichst kurz halten
f = Schirm an der Erdungsklemme im Anschlussgehäuse anschließen
Leitungsfarbe:
Anschlussklemmennummer: 1 = Weiß; 2 = Braun; 3 = Grün; 4 = Gelb, 5 = Grau; 6 = Pink; 7 = Blau; 8 = Rot
HART:
• Nicht-Ex: 12...36 V DC (18...36 V DC)
• Ex i und Ex n: 12...30 V DC (18...30 V DC)
• Ex d: 15...36 V DC (21...36 V DC)
PROFIBUS PA und FOUNDATION Fieldbus:
• Nicht-Ex: 9...32 V DC
• Ex i und Ex n: 9...24 V DC
• Ex d: 9...32 V DC
• Stromaufnahme → PROFIBUS PA: 16 mA, FOUNDATION Fieldbus: 16 mA
Hilfsenergie- und Signalkabel (Ausgänge):
• Kabeleinführung M20 x 1,5 (8...11,5 mm)
• Gewinde für Kabeleinführung: ½" NPT, G ½", G ½" Shimada
• Feldbusstecker
• Summenzähler bleibt auf dem zuletzt ermittelten Wert stehen (parametrierbar)
• Alle Parametrierungen bleiben im EEPROM erhalten
• Fehlermeldungen (inkl. Stand des Betriebsstundenzählers) werden abgespeichert
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
e
f
A0001893
11
