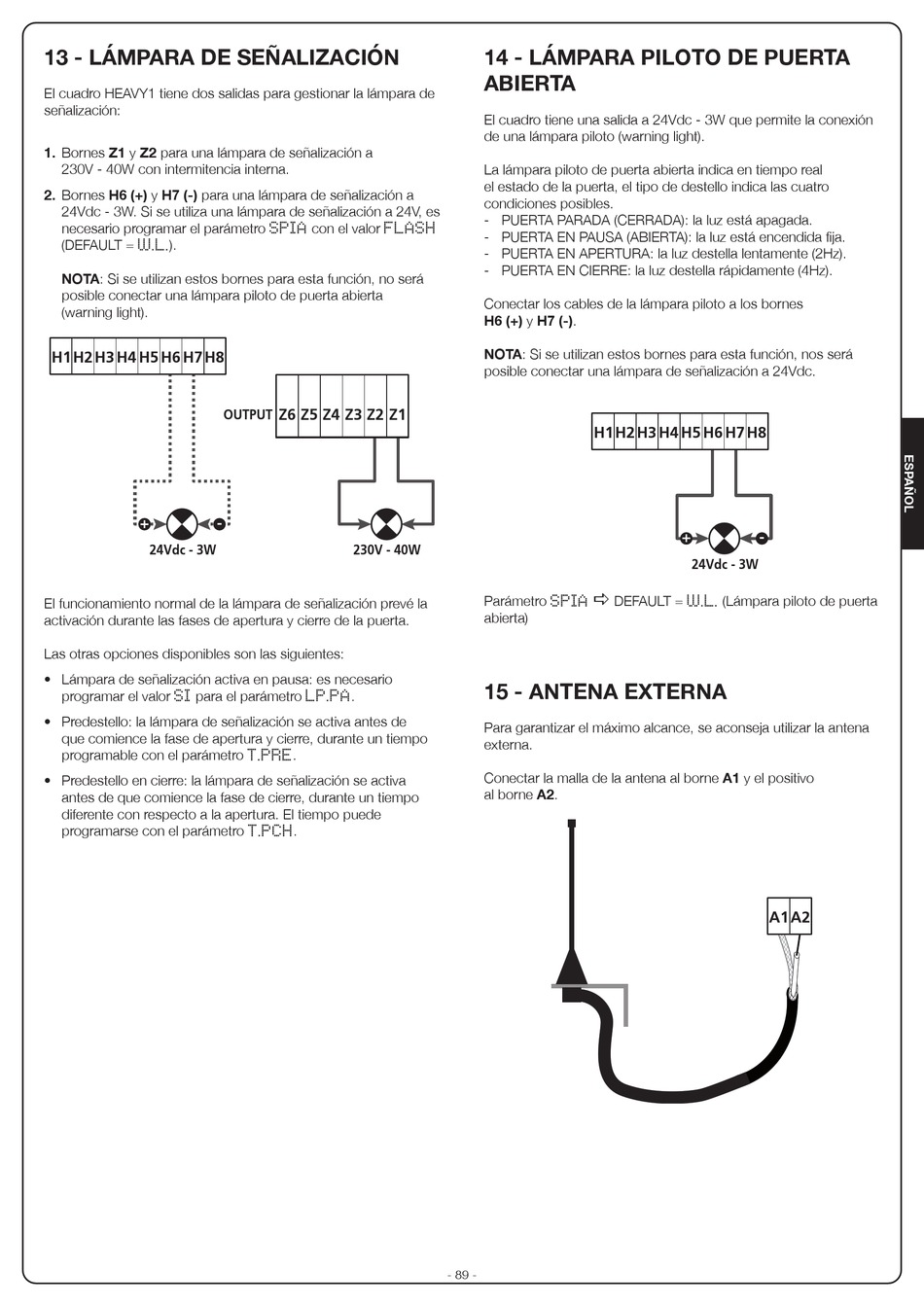

13 - LÁMPARA DE SEÑALIZACIÓN
El cuadro HEAVY1 tiene dos salidas para gestionar la lámpara de
señalización:
1. Bornes Z1 y Z2 para una lámpara de señalización a
230V - 40W con intermitencia interna.
2. Bornes H6 (+) y H7 (-) para una lámpara de señalización a
24Vdc - 3W. Si se utiliza una lámpara de señalización a 24V, es
necesario programar el parámetro
(DEFAULT =
).
W.L.
NOTA: Si se utilizan estos bornes para esta función, no será
posible conectar una lámpara piloto de puerta abierta
(warning light).
H1H2 H3 H4 H5 H6 H7 H8
+
-
24Vdc - 3W
El funcionamiento normal de la lámpara de señalización prevé la
activación durante las fases de apertura y cierre de la puerta.
Las otras opciones disponibles son las siguientes:
• Lámpara de señalización activa en pausa: es necesario
programar el valor
para el parámetro
SI
• Predestello: la lámpara de señalización se activa antes de
que comience la fase de apertura y cierre, durante un tiempo
programable con el parámetro
• Predestello en cierre: la lámpara de señalización se activa
antes de que comience la fase de cierre, durante un tiempo
diferente con respecto a la apertura. El tiempo puede
programarse con el parámetro
con el valor
SPIA
FLASH
Z6
Z5
Z4
Z3
Z2
Z1
OUTPUT
230V - 40W
.
LP.PA
.
T.PRE
.
T.PCH
14 - LÁMPARA PILOTO DE PUERTA
ABIERTA
El cuadro tiene una salida a 24Vdc - 3W que permite la conexión
de una lámpara piloto (warning light).
La lámpara piloto de puerta abierta indica en tiempo real
el estado de la puerta, el tipo de destello indica las cuatro
condiciones posibles.
- PUERTA PARADA (CERRADA): la luz está apagada.
- PUERTA EN PAUSA (ABIERTA): la luz está encendida fija.
- PUERTA EN APERTURA: la luz destella lentamente (2Hz).
- PUERTA EN CIERRE: la luz destella rápidamente (4Hz).
Conectar los cables de la lámpara piloto a los bornes
H6 (+) y H7 (-).
NOTA: Si se utilizan estos bornes para esta función, nos será
posible conectar una lámpara de señalización a 24Vdc.
H1H2 H3 H4 H5 H6 H7 H8
a
Parámetro
DEFAULT =
SPIA
abierta)
15 - ANTENA EXTERNA
Para garantizar el máximo alcance, se aconseja utilizar la antena
externa.
Conectar la malla de la antena al borne A1 y el positivo
al borne A2.
- 89 -
+
-
24Vdc - 3W
(Lámpara piloto de puerta
W.L.
A1A2
