V2 HEAVY1 Bedienungsanleitung Seite 189

i1
A1A2 S1 S2 S3 S4 S5 S6 S7 S8 S9 H1H2 H3 H4 H5 H6 H7 H8 E1 E2
U3 U2 U1
MOTOR

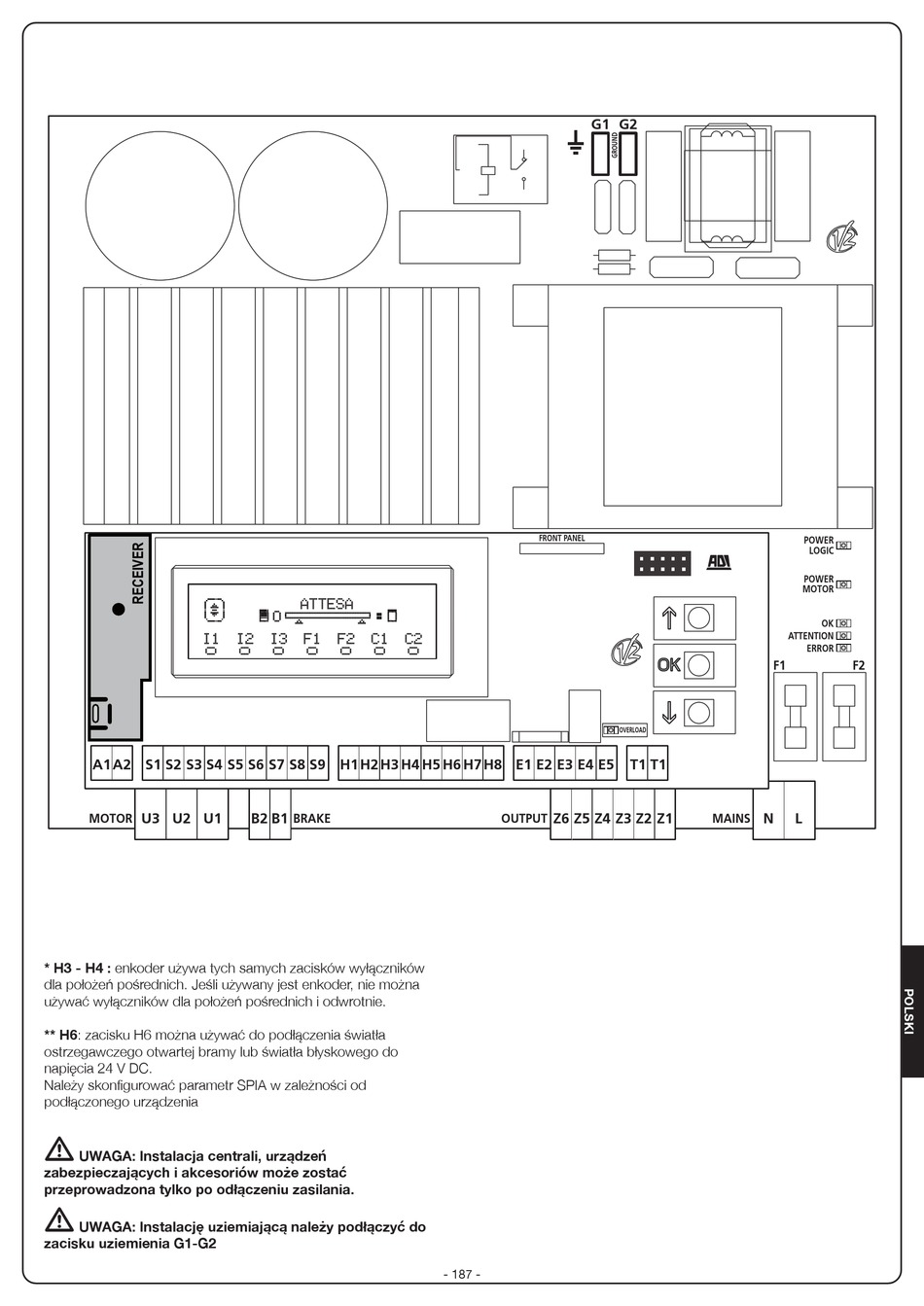

* H3 - H4 : enkoder używa tych samych zacisków wyłączników
dla położeń pośrednich. Jeśli używany jest enkoder, nie można
używać wyłączników dla położeń pośrednich i odwrotnie.
** H6: zacisku H6 można używać do podłączenia światła
ostrzegawczego otwartej bramy lub światła błyskowego do
napięcia 24 V DC.
Należy skonfigurować parametr SPIA w zależności od
podłączonego urządzenia
m
UWAGA: Instalacja centrali, urządzeń
zabezpieczających i akcesoriów może zostać
przeprowadzona tylko po odłączeniu zasilania.
m
UWAGA: Instalację uziemiającą należy podłączyć do
zacisku uziemienia G1-G2
ATTESA
i2 i3 f1 f2 c1 c2
B2 B1
BRAKE
G1 G2
FRONT PANEL
E3 E4 E5
Z6 Z5 Z4 Z3
OUTPUT
- 187 -
ATTENTION
F1
OVERLOAD
T1 T1
Z2 Z1 N
MAINS
POWER
LOGIC
POWER
MOTOR
OK
ERROR
F2
L
