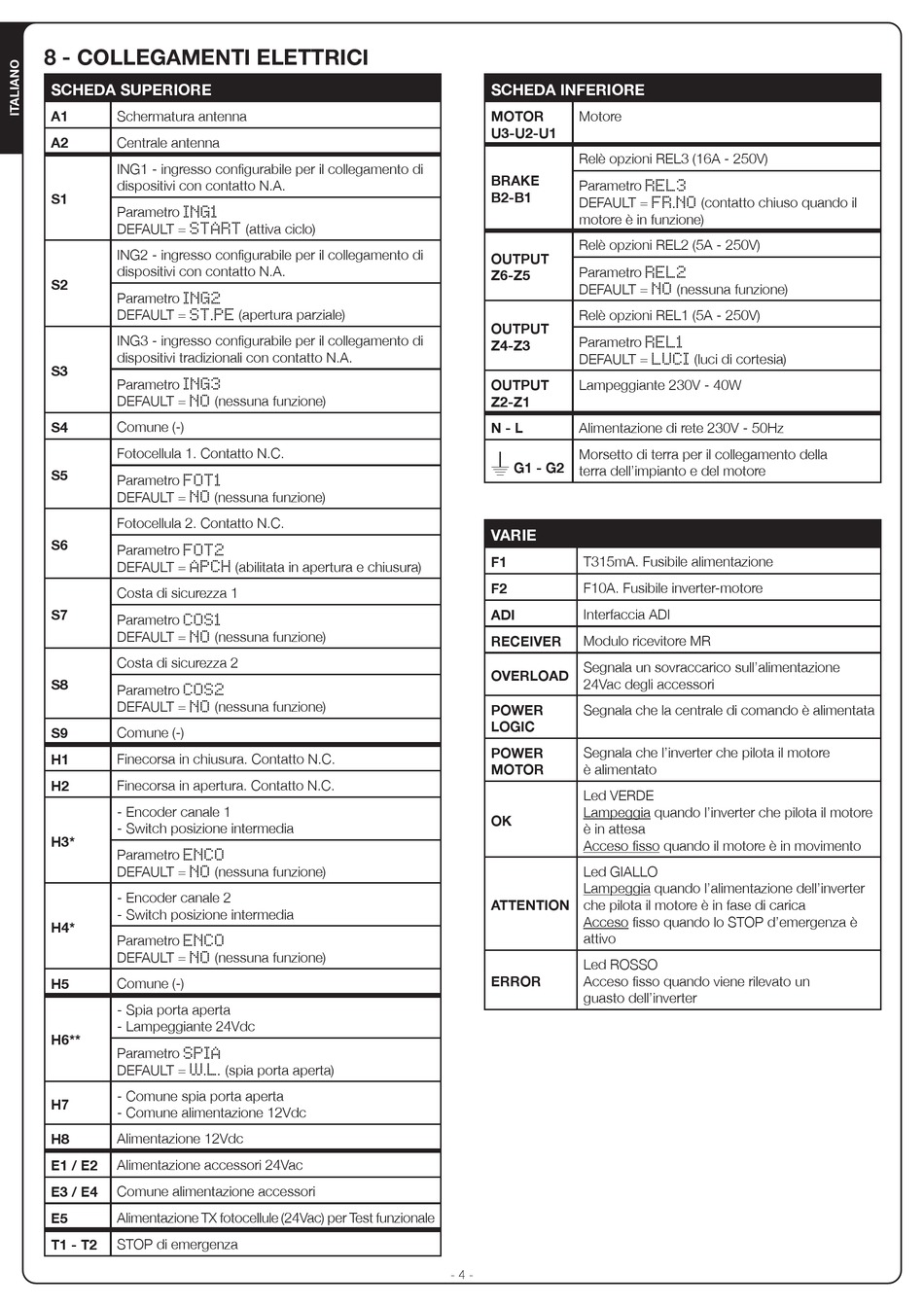

8 - COLLEGAMENTI ELETTRICI

SCHEDA SUPERIORE
A1 Schermatura antenna
A2 Centrale antenna
ING1 - ingresso configurabile per il collegamento di
dispositivi con contatto N.A.
S1
Parametro
ING1
DEFAULT =
START
ING2 - ingresso configurabile per il collegamento di
dispositivi con contatto N.A.
S2
Parametro
ING2
DEFAULT =
ST.PE
ING3 - ingresso configurabile per il collegamento di
dispositivi tradizionali con contatto N.A.
S3
Parametro
ING3
DEFAULT = (nessuna funzione)
NO
Comune (-)
S4
Fotocellula 1. Contatto N.C.
S5
Parametro
FOT1
DEFAULT = (nessuna funzione)
NO
Fotocellula 2. Contatto N.C.
S6
Parametro
FOT2
DEFAULT =
APCH
Costa di sicurezza 1
S7
Parametro
COS1
DEFAULT = (nessuna funzione)
NO
Costa di sicurezza 2
S8
Parametro
COS2
DEFAULT = (nessuna funzione)
NO
S9 Comune (-)
Finecorsa in chiusura. Contatto N.C.
H1
Finecorsa in apertura. Contatto N.C.
H2
- Encoder canale 1
- Switch posizione intermedia
H3*
Parametro
ENCO
DEFAULT = (nessuna funzione)
NO
- Encoder canale 2
- Switch posizione intermedia
H4*
Parametro
ENCO
DEFAULT = (nessuna funzione)
NO
H5 Comune (-)
- Spia porta aperta
- Lampeggiante 24Vdc
H6**
Parametro
SPIA
DEFAULT =
W.L.
- Comune spia porta aperta
H7
- Comune alimentazione 12Vdc
Alimentazione 12Vdc
H8
E1 / E2 Alimentazione accessori 24Vac
E3 / E4 Comune alimentazione accessori
E5 Alimentazione TX fotocellule (24Vac) per Test funzionale
STOP di emergenza
T1 - T2
(attiva ciclo)
(apertura parziale)
(abilitata in apertura e chiusura)
(spia porta aperta)
SCHEDA INFERIORE
MOTOR Motore
U3-U2-U1
Relè opzioni REL3 (16A - 250V)
BRAKE
Parametro
B2-B1
DEFAULT =
motore è in funzione)
Relè opzioni REL2 (5A - 250V)
OUTPUT
Parametro
Z6-Z5
DEFAULT =
Relè opzioni REL1 (5A - 250V)
OUTPUT
Parametro
Z4-Z3
DEFAULT =
Lampeggiante 230V - 40W
OUTPUT
Z2-Z1
Alimentazione di rete 230V - 50Hz
N - L
Morsetto di terra per il collegamento della
W
G1 - G2
terra dell'impianto e del motore
VARIE
T315mA. Fusibile alimentazione
F1
F10A. Fusibile inverter-motore
F2
Interfaccia ADI
ADI
Modulo ricevitore MR
RECEIVER
Segnala un sovraccarico sull'alimentazione
OVERLOAD
24Vac degli accessori
Segnala che la centrale di comando è alimentata
POWER
LOGIC
Segnala che l'inverter che pilota il motore
POWER
MOTOR è alimentato
Led VERDE
Lampeggia quando l'inverter che pilota il motore
OK
è in attesa
Acceso fisso quando il motore è in movimento
Led GIALLO
Lampeggia quando l'alimentazione dell'inverter
che pilota il motore è in fase di carica
ATTENTION
Acceso fisso quando lo STOP d'emergenza è
attivo
Led ROSSO
ERROR Acceso fisso quando viene rilevato un
guasto dell'inverter
- 4 -
REL3
(contatto chiuso quando il
FR.NO
REL2
(nessuna funzione)
NO
REL1
(luci di cortesia)
LUCI
