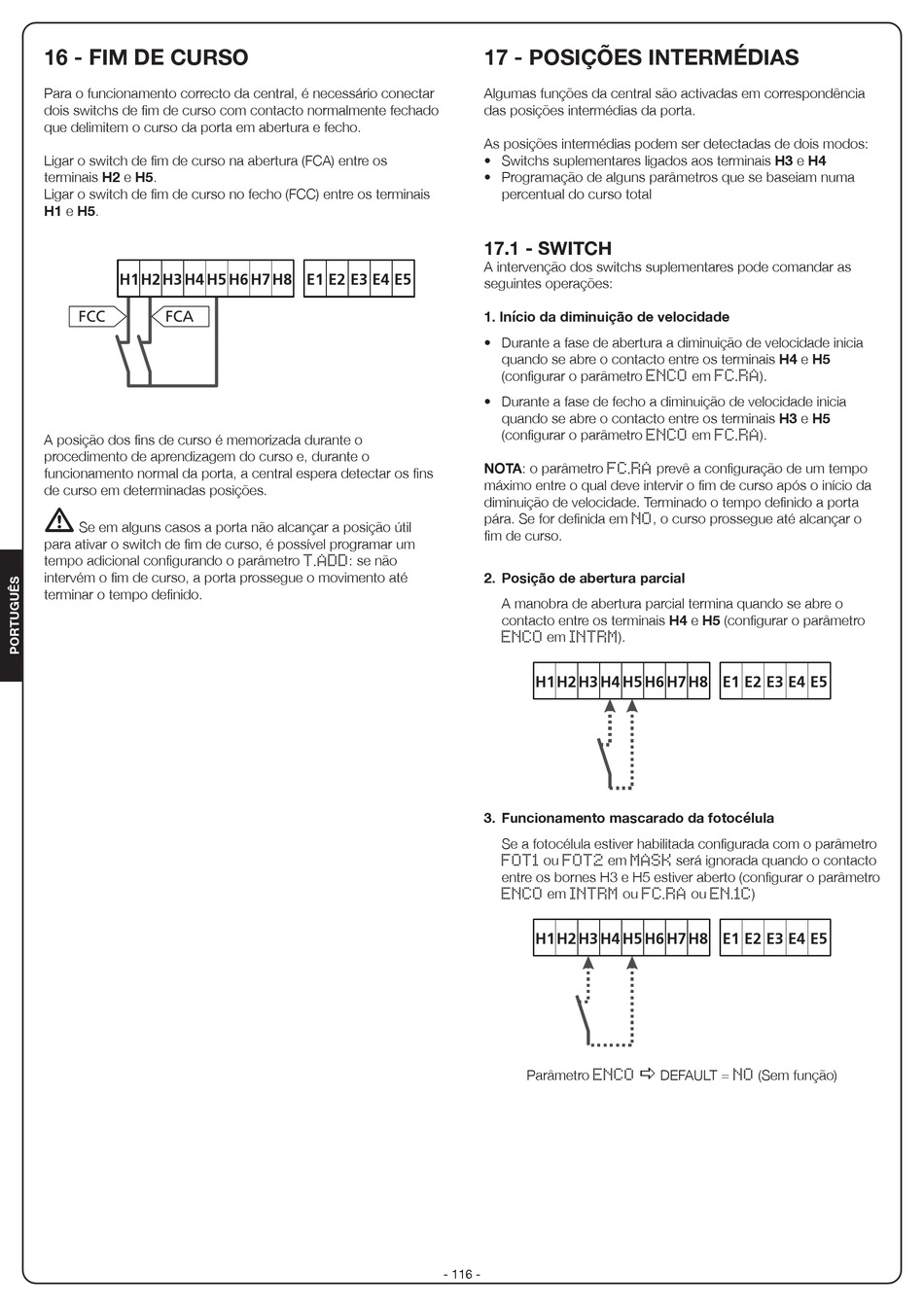

16 - FIM DE CURSO
Para o funcionamento correcto da central, é necessário conectar
dois switchs de fim de curso com contacto normalmente fechado
que delimitem o curso da porta em abertura e fecho.
Ligar o switch de fim de curso na abertura (FCA) entre os
terminais H2 e H5.
Ligar o switch de fim de curso no fecho (FCC) entre os terminais
H1 e H5.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
FCC
FCA
A posição dos fins de curso é memorizada durante o
procedimento de aprendizagem do curso e, durante o
funcionamento normal da porta, a central espera detectar os fins
de curso em determinadas posições.
m
Se em alguns casos a porta não alcançar a posição útil
para ativar o switch de fim de curso, é possível programar um
tempo adicional configurando o parâmetro
intervém o fim de curso, a porta prossegue o movimento até
terminar o tempo definido.
: se não
T.ADD
- 116 -
17 - POSIÇÕES INTERMÉDIAS
Algumas funções da central são activadas em correspondência
das posições intermédias da porta.
As posições intermédias podem ser detectadas de dois modos:
• Switchs suplementares ligados aos terminais H3 e H4
• Programação de alguns parâmetros que se baseiam numa
percentual do curso total
17.1 - SWITCH
A intervenção dos switchs suplementares pode comandar as
seguintes operações:
1. Início da diminuição de velocidade
• Durante a fase de abertura a diminuição de velocidade inicia
quando se abre o contacto entre os terminais H4 e H5
(configurar o parâmetro
ENCO
• Durante a fase de fecho a diminuição de velocidade inicia
quando se abre o contacto entre os terminais H3 e H5
(configurar o parâmetro
ENCO
NOTA: o parâmetro
prevê a configuração de um tempo
FC.RA
máximo entre o qual deve intervir o fim de curso após o início da
diminuição de velocidade. Terminado o tempo definido a porta
pára. Se for definida em
, o curso prossegue até alcançar o
NO
fim de curso.
2. Posição de abertura parcial
A manobra de abertura parcial termina quando se abre o
contacto entre os terminais H4 e H5 (configurar o parâmetro
em
).
ENCO
INTRM
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
3. Funcionamento mascarado da fotocélula
Se a fotocélula estiver habilitada configurada com o parâmetro
ou
em
FOT1
FOT2
MASK
entre os bornes H3 e H5 estiver aberto (configurar o parâmetro
em
ou
ENCO
INTRM
FC.RA
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
a
Parâmetro
ENCO
em
).
FC.RA
em
).
FC.RA
será ignorada quando o contacto
ou
)
EN.1C
DEFAULT =
(Sem função)
NO
