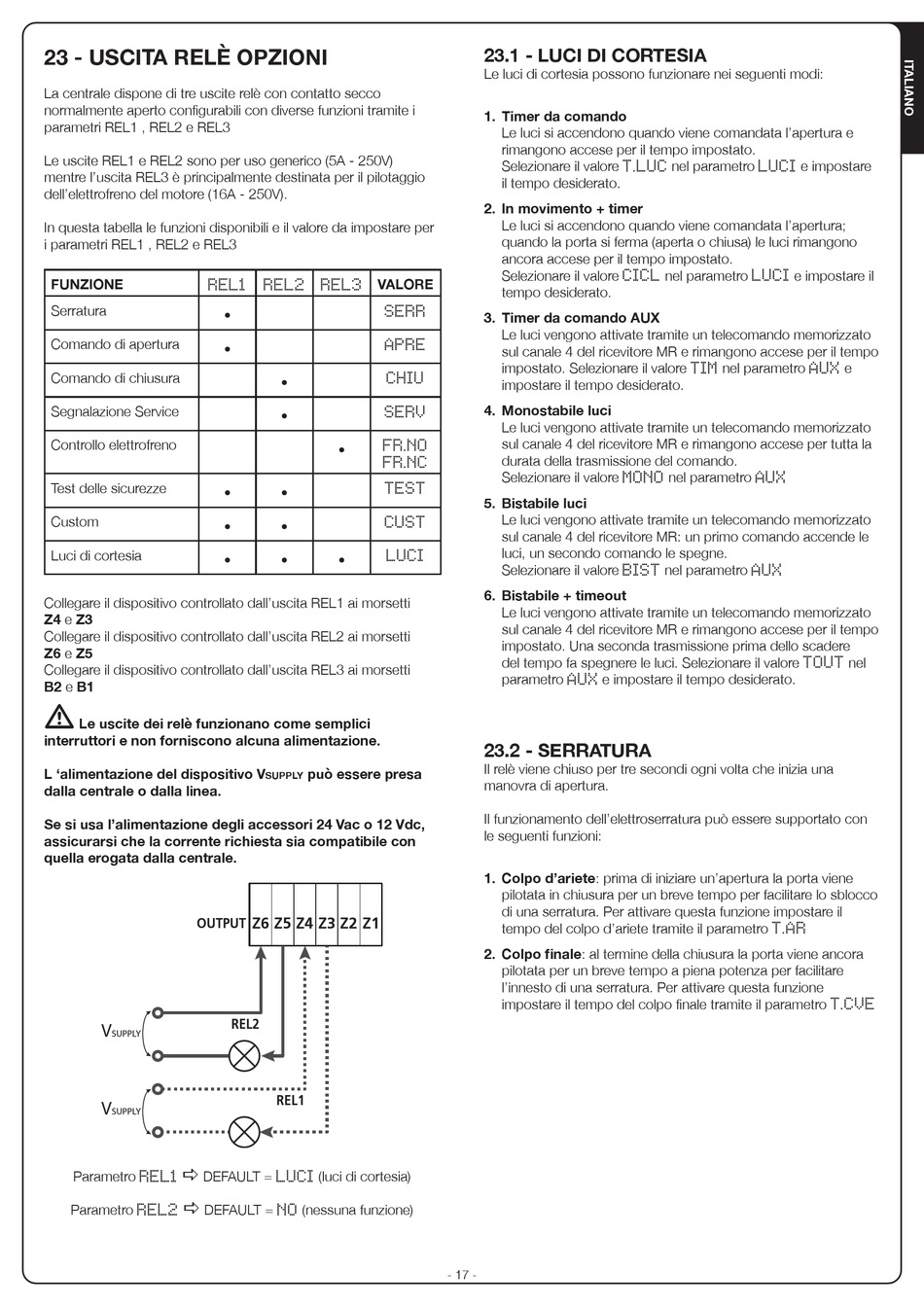

23 - USCITA RELÈ OPZIONI
La centrale dispone di tre uscite relè con contatto secco
normalmente aperto configurabili con diverse funzioni tramite i
parametri REL1 , REL2 e REL3
Le uscite REL1 e REL2 sono per uso generico (5A - 250V)
mentre l'uscita REL3 è principalmente destinata per il pilotaggio
dell'elettrofreno del motore (16A - 250V).
In questa tabella le funzioni disponibili e il valore da impostare per
i parametri REL1 , REL2 e REL3
FUNZIONE
REL1 REL2 REL3

Serratura

Comando di apertura
Comando di chiusura
Segnalazione Service
Controllo elettrofreno
Test delle sicurezze
Custom

Luci di cortesia

Collegare il dispositivo controllato dall'uscita REL1 ai morsetti
Z4 e Z3
Collegare il dispositivo controllato dall'uscita REL2 ai morsetti
Z6 e Z5
Collegare il dispositivo controllato dall'uscita REL3 ai morsetti
B2 e B1
m
Le uscite dei relè funzionano come semplici
interruttori e non forniscono alcuna alimentazione.
L 'alimentazione del dispositivo V
dalla centrale o dalla linea.
Se si usa l'alimentazione degli accessori 24 Vac o 12 Vdc,
assicurarsi che la corrente richiesta sia compatibile con
quella erogata dalla centrale.
OUTPUT
V
SUPPLY
V
SUPPLY
a
Parametro DEFAULT =
REL1
a
Parametro DEFAULT =
REL2
VALORE
•
SERR
•
APRE
•
CHIU
•
SERV
•
FR.NO
FR.NC
• •
TEST
• •
CUST
• • •
LUCI
può essere presa
supply
Z6 Z5 Z4 Z3 Z2 Z1
REL2
REL1
(luci di cortesia)
LUCI
(nessuna funzione)
NO
23.1 - LUCI DI CORTESIA
Le luci di cortesia possono funzionare nei seguenti modi:
1. Timer da comando
Le luci si accendono quando viene comandata l'apertura e
rimangono accese per il tempo impostato.
Selezionare il valore
il tempo desiderato.
2. In movimento + timer
Le luci si accendono quando viene comandata l'apertura;
quando la porta si ferma (aperta o chiusa) le luci rimangono
ancora accese per il tempo impostato.
Selezionare il valore
tempo desiderato.
3. Timer da comando AUX
Le luci vengono attivate tramite un telecomando memorizzato
sul canale 4 del ricevitore MR e rimangono accese per il tempo
impostato. Selezionare il valore
impostare il tempo desiderato.
4. Monostabile luci
Le luci vengono attivate tramite un telecomando memorizzato
sul canale 4 del ricevitore MR e rimangono accese per tutta la
durata della trasmissione del comando.
Selezionare il valore
5. Bistabile luci
Le luci vengono attivate tramite un telecomando memorizzato
sul canale 4 del ricevitore MR: un primo comando accende le
luci, un secondo comando le spegne.
Selezionare il valore
6. Bistabile + timeout
Le luci vengono attivate tramite un telecomando memorizzato
sul canale 4 del ricevitore MR e rimangono accese per il tempo
impostato. Una seconda trasmissione prima dello scadere
del tempo fa spegnere le luci. Selezionare il valore
parametro e impostare il tempo desiderato.
AUX
23.2 - SERRATURA
Il relè viene chiuso per tre secondi ogni volta che inizia una
manovra di apertura.
Il funzionamento dell'elettroserratura può essere supportato con
le seguenti funzioni:
1. Colpo d'ariete: prima di iniziare un'apertura la porta viene
pilotata in chiusura per un breve tempo per facilitare lo sblocco
di una serratura. Per attivare questa funzione impostare il
tempo del colpo d'ariete tramite il parametro
2. Colpo finale: al termine della chiusura la porta viene ancora
pilotata per un breve tempo a piena potenza per facilitare
l'innesto di una serratura. Per attivare questa funzione
impostare il tempo del colpo finale tramite il parametro
- 17 -
nel parametro
T.LUC LUCI
nel parametro e impostare il
CICL LUCI
nel parametro
TIM
nel parametro
MONO AUX
nel parametro
BIST AUX
T.AR
e impostare
e
AUX
nel
TOUT
T.CVE
