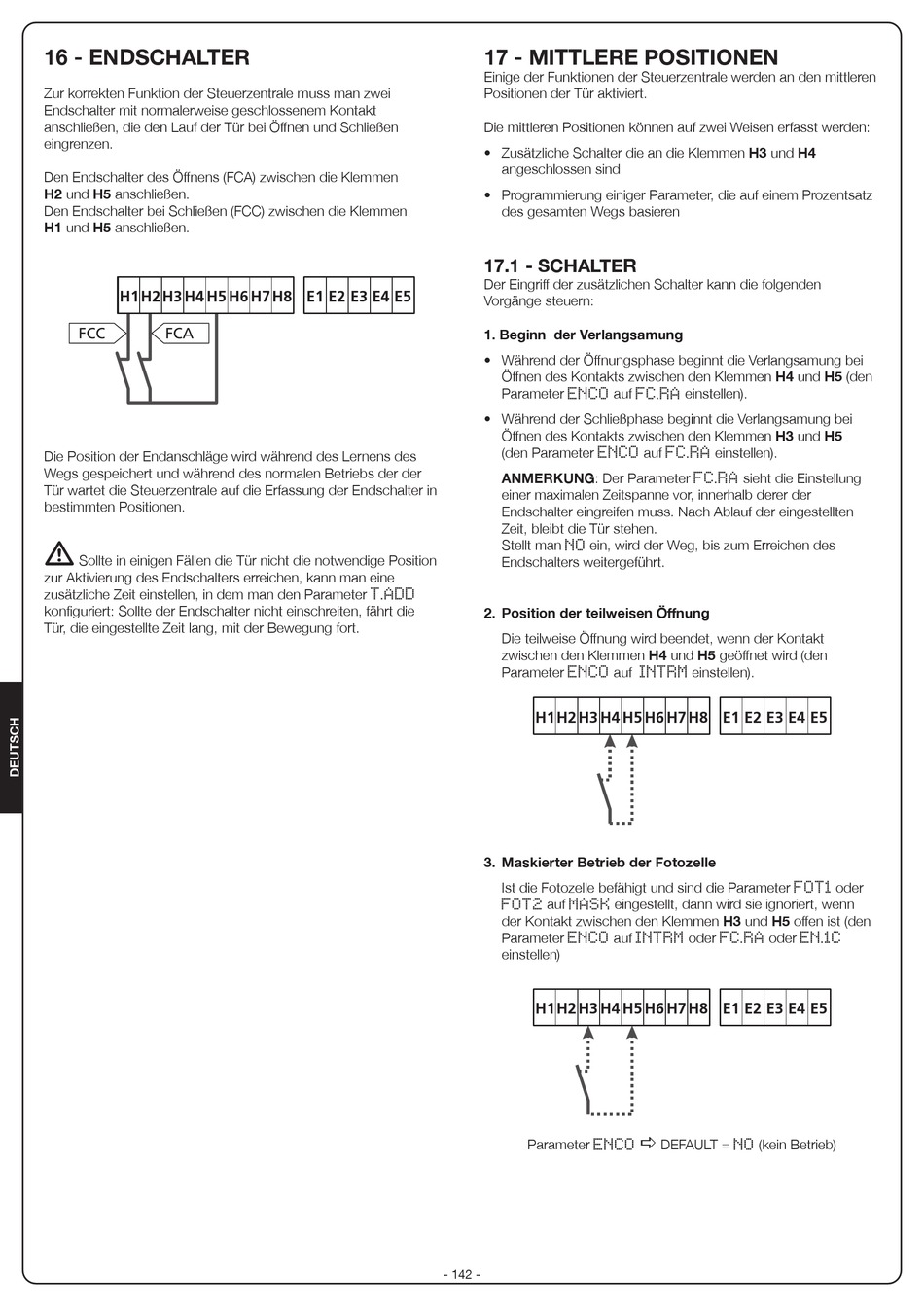

16 - ENDSCHALTER
Zur korrekten Funktion der Steuerzentrale muss man zwei
Endschalter mit normalerweise geschlossenem Kontakt
anschließen, die den Lauf der Tür bei Öffnen und Schließen
eingrenzen.
Den Endschalter des Öffnens (FCA) zwischen die Klemmen
H2 und H5 anschließen.
Den Endschalter bei Schließen (FCC) zwischen die Klemmen
H1 und H5 anschließen.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
FCC
FCA
Die Position der Endanschläge wird während des Lernens des
Wegs gespeichert und während des normalen Betriebs der der
Tür wartet die Steuerzentrale auf die Erfassung der Endschalter in
bestimmten Positionen.
m
Sollte in einigen Fällen die Tür nicht die notwendige Position
zur Aktivierung des Endschalters erreichen, kann man eine
zusätzliche Zeit einstellen, in dem man den Parameter
konfiguriert: Sollte der Endschalter nicht einschreiten, fährt die
Tür, die eingestellte Zeit lang, mit der Bewegung fort.
17 - MITTLERE POSITIONEN
Einige der Funktionen der Steuerzentrale werden an den mittleren
Positionen der Tür aktiviert.
Die mittleren Positionen können auf zwei Weisen erfasst werden:
• Zusätzliche Schalter die an die Klemmen H3 und H4
angeschlossen sind
• Programmierung einiger Parameter, die auf einem Prozentsatz
des gesamten Wegs basieren
17.1 - SCHALTER
Der Eingriff der zusätzlichen Schalter kann die folgenden
Vorgänge steuern:
1. Beginn der Verlangsamung
• Während der Öffnungsphase beginnt die Verlangsamung bei
Öffnen des Kontakts zwischen den Klemmen H4 und H5 (den
Parameter
• Während der Schließphase beginnt die Verlangsamung bei
Öffnen des Kontakts zwischen den Klemmen H3 und H5
(den Parameter
ANMERKUNG: Der Parameter
einer maximalen Zeitspanne vor, innerhalb derer der
Endschalter eingreifen muss. Nach Ablauf der eingestellten
Zeit, bleibt die Tür stehen.
Stellt man
Endschalters weitergeführt.
T.ADD
2. Position der teilweisen Öffnung
Die teilweise Öffnung wird beendet, wenn der Kontakt
zwischen den Klemmen H4 und H5 geöffnet wird (den
Parameter
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
3. Maskierter Betrieb der Fotozelle
Ist die Fotozelle befähigt und sind die Parameter
FOT2
der Kontakt zwischen den Klemmen H3 und H5 offen ist (den
Parameter
einstellen)
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
Parameter
- 142 -
auf
einstellen).
ENCO
FC.RA
auf
einstellen).
ENCO
FC.RA
FC.RA
ein, wird der Weg, bis zum Erreichen des
NO
auf
einstellen).
ENCO
INTRM
auf
eingestellt, dann wird sie ignoriert, wenn
MASK
auf
oder
ENCO
INTRM
FC.RA
a
DEFAULT =
ENCO
sieht die Einstellung
oder
FOT1
oder
EN.1C
(kein Betrieb)
NO
