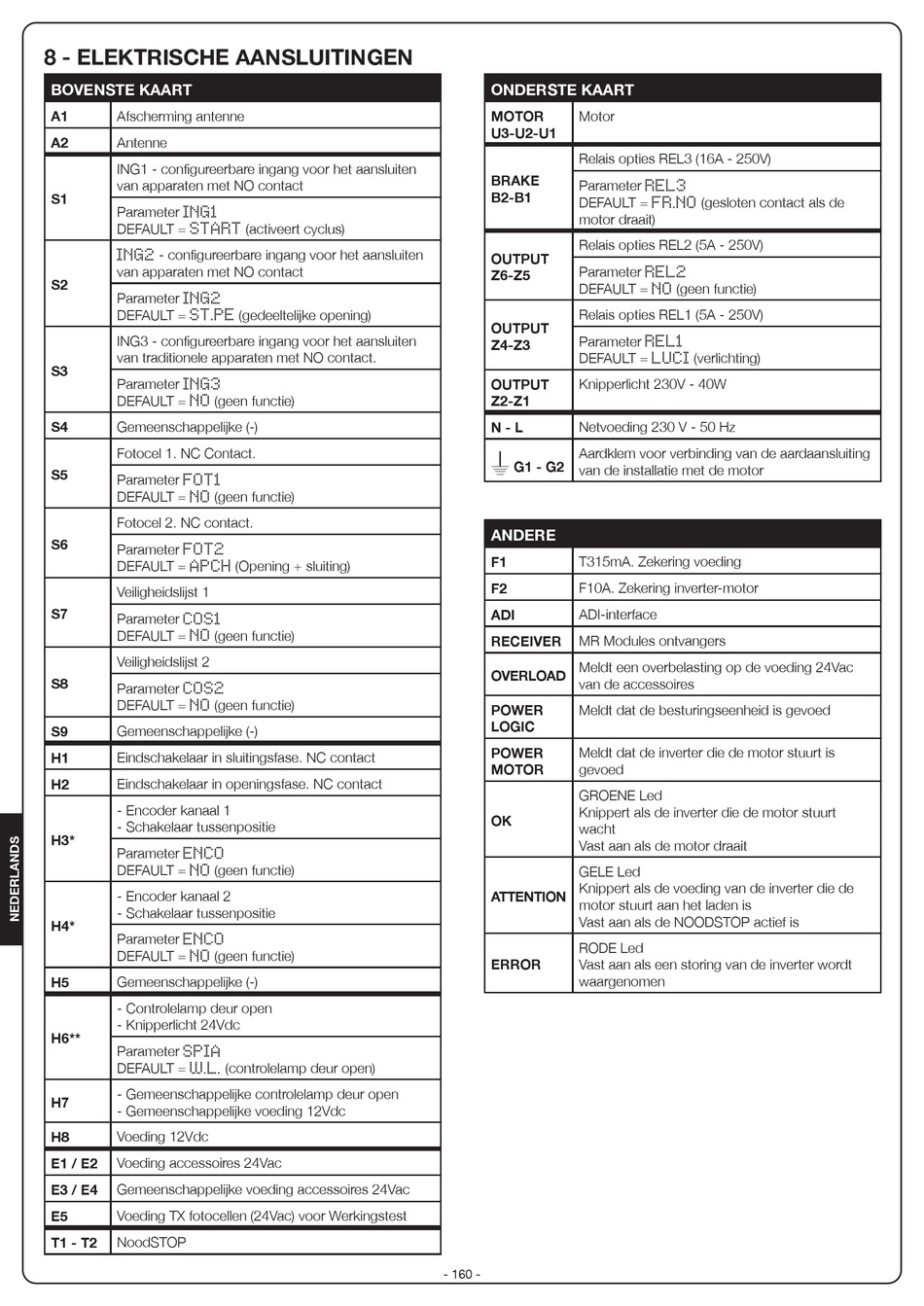

8 - ELEKTRISCHE AANSLUITINGEN

BOVENSTE KAART
A1 Afscherming antenne
A2 Antenne
ING1 - configureerbare ingang voor het aansluiten
van apparaten met NO contact
S1
Parameter
ING1
DEFAULT =
START
- configureerbare ingang voor het aansluiten
ING2
van apparaten met NO contact
S2
Parameter
ING2
DEFAULT =
ST.PE
ING3 - configureerbare ingang voor het aansluiten
van traditionele apparaten met NO contact.
S3
Parameter
ING3
DEFAULT = (geen functie)
NO
Gemeenschappelijke (-)
S4
Fotocel 1. NC Contact.
S5
Parameter
FOT1
DEFAULT = (geen functie)
NO
Fotocel 2. NC contact.
S6
Parameter
FOT2
DEFAULT =
APCH
Veiligheidslijst 1
S7
Parameter
COS1
DEFAULT = (geen functie)
NO
Veiligheidslijst 2
S8
Parameter
COS2
DEFAULT = (geen functie)
NO
Gemeenschappelijke (-)
S9
Eindschakelaar in sluitingsfase. NC contact
H1
H2 Eindschakelaar in openingsfase. NC contact
- Encoder kanaal 1
- Schakelaar tussenpositie
H3*
Parameter
ENCO
DEFAULT = (geen functie)
NO
- Encoder kanaal 2
- Schakelaar tussenpositie
H4*
Parameter
ENCO
DEFAULT = (geen functie)
NO
Gemeenschappelijke (-)
H5
- Controlelamp deur open
- Knipperlicht 24Vdc
H6**
Parameter
SPIA
DEFAULT =
W.L.
- Gemeenschappelijke controlelamp deur open
H7
- Gemeenschappelijke voeding 12Vdc
Voeding 12Vdc
H8
E1 / E2 Voeding accessoires 24Vac
E3 / E4 Gemeenschappelijke voeding accessoires 24Vac
Voeding TX fotocellen (24Vac) voor Werkingstest
E5
NoodSTOP
T1 - T2
(activeert cyclus)
(gedeeltelijke opening)
(Opening + sluiting)
(controlelamp deur open)
ONDERSTE KAART
MOTOR Motor
U3-U2-U1
Relais opties REL3 (16A - 250V)
BRAKE
Parameter
B2-B1
DEFAULT =
motor draait)
Relais opties REL2 (5A - 250V)
OUTPUT
Parameter
Z6-Z5
DEFAULT =
Relais opties REL1 (5A - 250V)
OUTPUT
Parameter
Z4-Z3
DEFAULT =
Knipperlicht 230V - 40W
OUTPUT
Z2-Z1
Netvoeding 230 V - 50 Hz
N - L
Aardklem voor verbinding van de aardaansluiting
W
G1 - G2
van de installatie met de motor
ANDERE
T315mA. Zekering voeding
F1
F10A. Zekering inverter-motor
F2
ADI-interface
ADI
MR Modules ontvangers
RECEIVER
Meldt een overbelasting op de voeding 24Vac
OVERLOAD
van de accessoires
Meldt dat de besturingseenheid is gevoed
POWER
LOGIC
Meldt dat de inverter die de motor stuurt is
POWER
MOTOR gevoed
GROENE Led
Knippert als de inverter die de motor stuurt
OK
wacht
Vast aan als de motor draait
GELE Led
Knippert als de voeding van de inverter die de
ATTENTION
motor stuurt aan het laden is
Vast aan als de NOODSTOP actief is
RODE Led
Vast aan als een storing van de inverter wordt
ERROR
waargenomen
- 160 -
REL3
(gesloten contact als de
FR.NO
REL2
(geen functie)
NO
REL1
(verlichting)
LUCI
