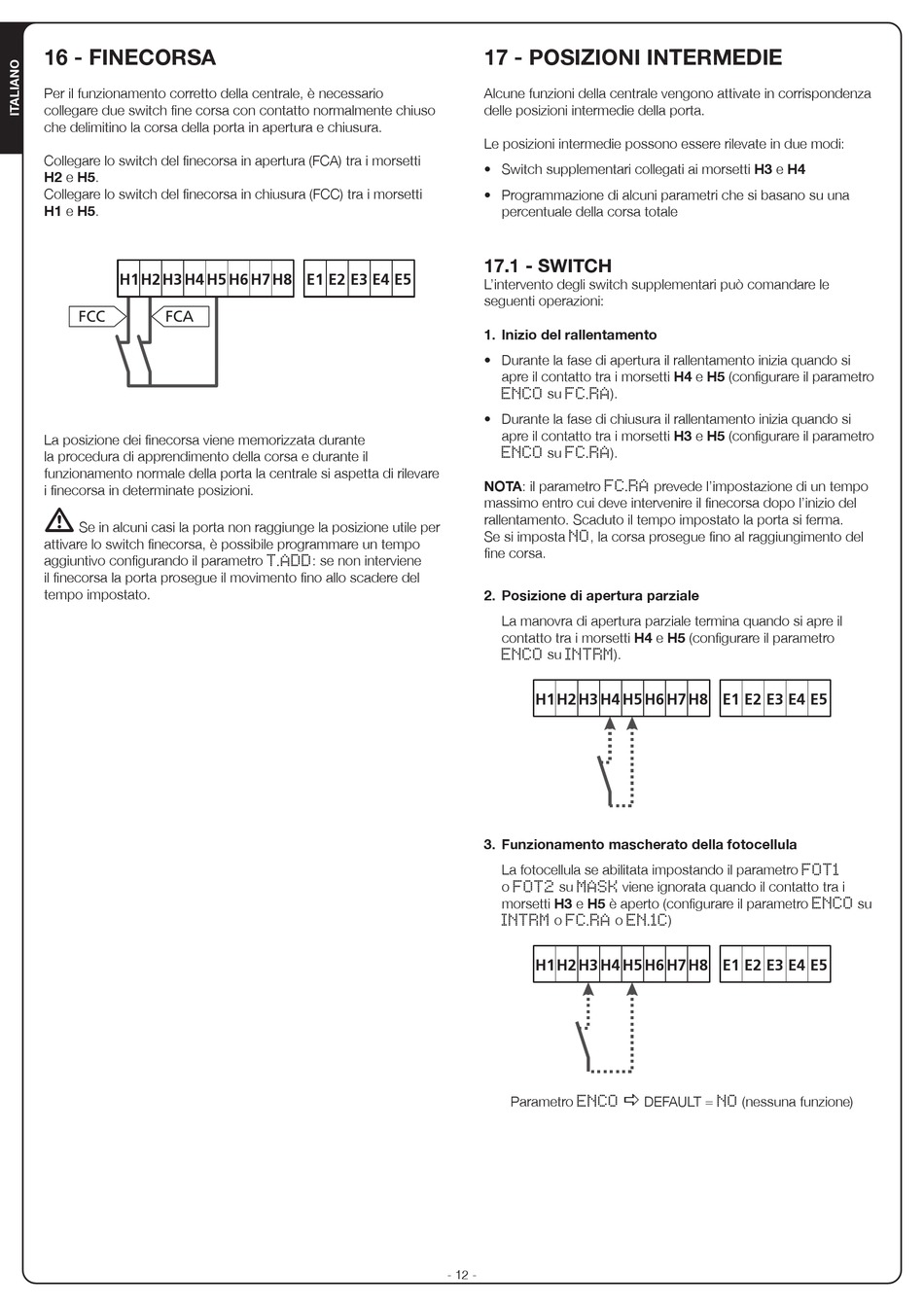

16 - FINECORSA
Per il funzionamento corretto della centrale, è necessario
collegare due switch fine corsa con contatto normalmente chiuso
che delimitino la corsa della porta in apertura e chiusura.
Collegare lo switch del finecorsa in apertura (FCA) tra i morsetti
H2 e H5.
Collegare lo switch del finecorsa in chiusura (FCC) tra i morsetti
H1 e H5.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
FCC
FCA
La posizione dei finecorsa viene memorizzata durante
la procedura di apprendimento della corsa e durante il
funzionamento normale della porta la centrale si aspetta di rilevare
i finecorsa in determinate posizioni.
m
Se in alcuni casi la porta non raggiunge la posizione utile per
attivare lo switch finecorsa, è possibile programmare un tempo
aggiuntivo configurando il parametro
il finecorsa la porta prosegue il movimento fino allo scadere del
tempo impostato.
: se non interviene
T.ADD
17 - POSIZIONI INTERMEDIE
Alcune funzioni della centrale vengono attivate in corrispondenza
delle posizioni intermedie della porta.
Le posizioni intermedie possono essere rilevate in due modi:
• Switch supplementari collegati ai morsetti H3 e H4
• Programmazione di alcuni parametri che si basano su una
percentuale della corsa totale
17.1 - SWITCH
L'intervento degli switch supplementari può comandare le
seguenti operazioni:
1. Inizio del rallentamento
• Durante la fase di apertura il rallentamento inizia quando si
apre il contatto tra i morsetti H4 e H5 (configurare il parametro
su
).
ENCO
FC.RA
• Durante la fase di chiusura il rallentamento inizia quando si
apre il contatto tra i morsetti H3 e H5 (configurare il parametro
su
).
ENCO
FC.RA
NOTA: il parametro
FC.RA
massimo entro cui deve intervenire il finecorsa dopo l'inizio del
rallentamento. Scaduto il tempo impostato la porta si ferma.
Se si imposta
, la corsa prosegue fino al raggiungimento del
NO
fine corsa.
2. Posizione di apertura parziale
La manovra di apertura parziale termina quando si apre il
contatto tra i morsetti H4 e H5 (configurare il parametro
su
).
ENCO
INTRM
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
3. Funzionamento mascherato della fotocellula
La fotocellula se abilitata impostando il parametro
o
su
FOT2
MASK
morsetti H3 e H5 è aperto (configurare il parametro
o
o
INTRM
FC.RA
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
Parametro
ENCO
- 12 -
prevede l'impostazione di un tempo
viene ignorata quando il contatto tra i
)
EN.1C
a
DEFAULT =
(nessuna funzione)
NO
FOT1
su
ENCO
