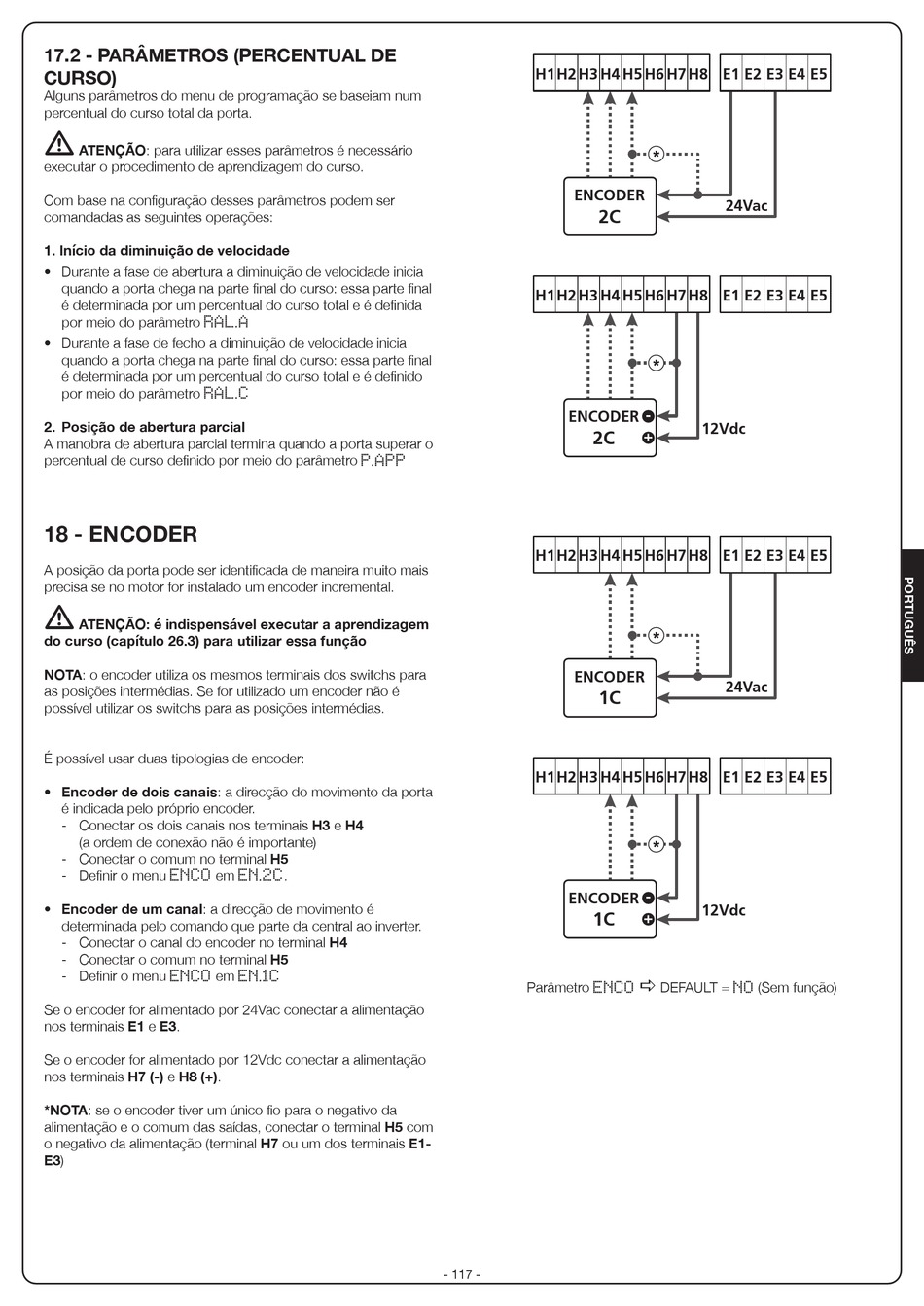

17.2 - PARÂMETROS (PERCENTUAL DE
CURSO)
Alguns parâmetros do menu de programação se baseiam num
percentual do curso total da porta.
m
ATENÇÃO: para utilizar esses parâmetros é necessário
executar o procedimento de aprendizagem do curso.
Com base na configuração desses parâmetros podem ser
comandadas as seguintes operações:
1. Início da diminuição de velocidade
• Durante a fase de abertura a diminuição de velocidade inicia
quando a porta chega na parte final do curso: essa parte final
é determinada por um percentual do curso total e é definida
por meio do parâmetro
RAL.A
• Durante a fase de fecho a diminuição de velocidade inicia
quando a porta chega na parte final do curso: essa parte final
é determinada por um percentual do curso total e é definido
por meio do parâmetro
RAL.C
2. Posição de abertura parcial
A manobra de abertura parcial termina quando a porta superar o
percentual de curso definido por meio do parâmetro

18 - ENCODER

A posição da porta pode ser identificada de maneira muito mais
precisa se no motor for instalado um encoder incremental.
m
ATENÇÃO: é indispensável executar a aprendizagem
do curso (capítulo 26.3) para utilizar essa função
NOTA: o encoder utiliza os mesmos terminais dos switchs para
as posições intermédias. Se for utilizado um encoder não é
possível utilizar os switchs para as posições intermédias.
É possível usar duas tipologias de encoder:
• Encoder de dois canais: a direcção do movimento da porta
é indicada pelo próprio encoder.
- Conectar os dois canais nos terminais H3 e H4
(a ordem de conexão não é importante)
- Conectar o comum no terminal H5
- Definir o menu em
ENCO
• Encoder de um canal: a direcção de movimento é
determinada pelo comando que parte da central ao inverter.
- Conectar o canal do encoder no terminal H4
- Conectar o comum no terminal H5
- Definir o menu em
ENCO
Se o encoder for alimentado por 24Vac conectar a alimentação
nos terminais E1 e E3.
Se o encoder for alimentado por 12Vdc conectar a alimentação
nos terminais H7 (-) e H8 (+).
*NOTA: se o encoder tiver um único fio para o negativo da
alimentação e o comum das saídas, conectar o terminal H5 com
o negativo da alimentação (terminal H7 ou um dos terminais E1-
E3)
P.APP
.
EN.2C
EN.1C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
2C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
2C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
1C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
1C
Parâmetro
ENCO
- 117 -
24Vac
-
12Vdc
+
24Vac
-
12Vdc
+
a
DEFAULT = (Sem função)
NO
