KAPITEL 3
ELS-LIEFERUMFANG
UND EINBAU
KAPITEL 4
MONTAGE
HINWEIS
Gehäuse-Typen ELS-GU
3�1 ELS-GU Kunststoffgehäuse ohne Brandschutz
– geeignet zum Einbau in Gebäude ohne Brandschutzanforderung gemäß LBO (Landesbauordnung).
– geeignet zum Einbau in Gebäude mit Brandschutzanforderung K90 in Verbindung mit der Installation von Brand-
schutzdeckenschott ELS-D.

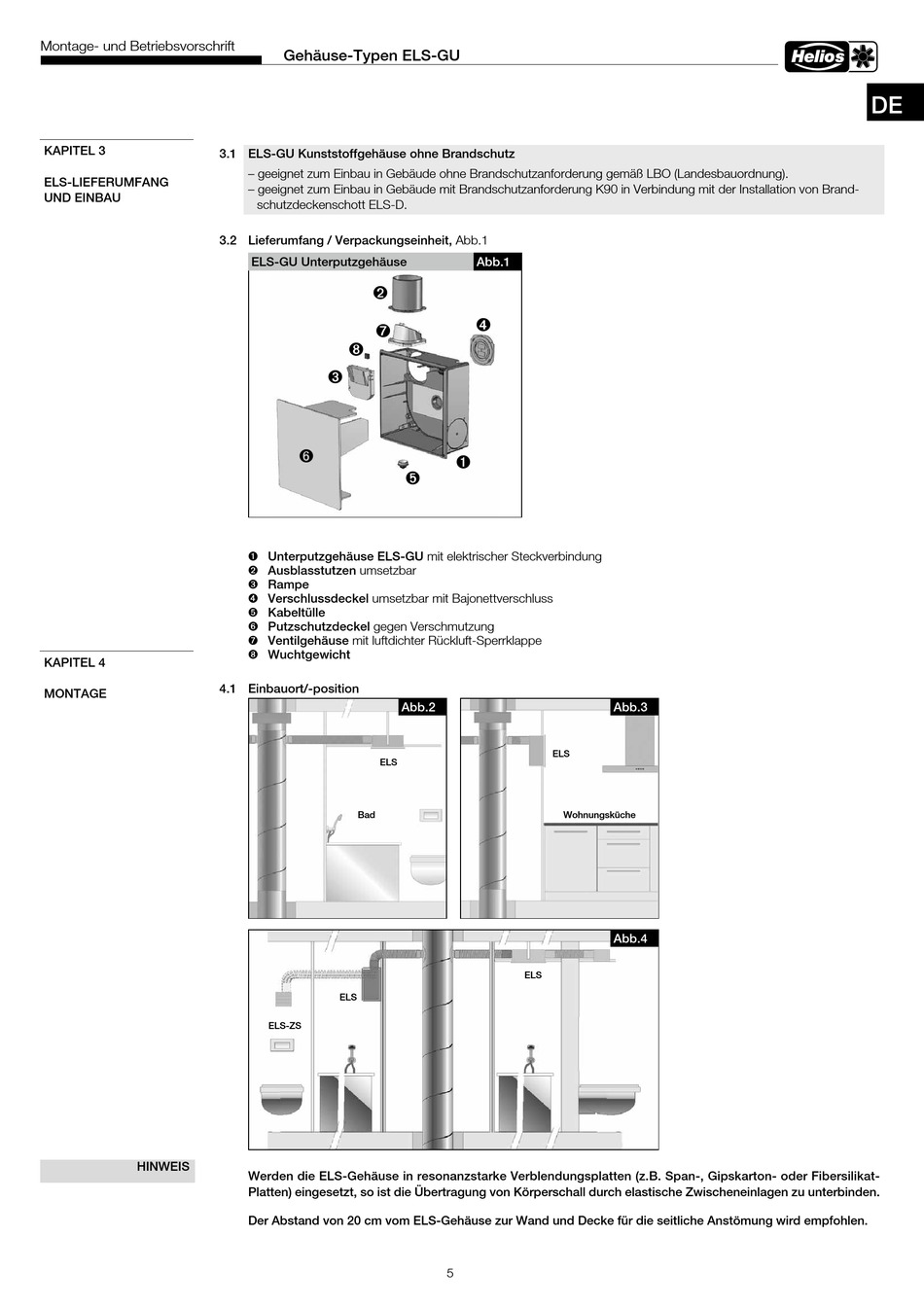

3�2 Lieferumfang / Verpackungseinheit, Abb.1
ELS-GU Unterputzgehäuse
ù
Å
î
ä
ü
ò Unterputzgehäuse ELS-GU mit elektrischer Steckverbindung
ù Ausblasstutzen umsetzbar
ä Rampe
ë Verschlussdeckel umsetzbar mit Bajonettverschluss
ö Kabeltülle
ü Putzschutzdeckel gegen Verschmutzung
Å Ventilgehäuse mit luftdichter Rückluft-Sperrklappe
î Wuchtgewicht
4�1 Einbauort/-position
ELS
Bad
ELS
ELS-ZS
Werden die ELS-Gehäuse in resonanzstarke Verblendungsplatten (z�B� Span-, Gipskarton- oder Fibersilikat-
Platten) eingesetzt, so ist die Übertragung von Körperschall durch elastische Zwischeneinlagen zu unterbinden�
Der Abstand von 20 cm vom ELS-Gehäuse zur Wand und Decke für die seitliche Anstömung wird empfohlen�
Abb�1
ë
ò
ö
Abb�2
ELS
Wohnungsküche
ELS
5
Abb�3
Abb�4
