Montage- und Betriebsvorschrift
DE
Gehäuse-Typen ELS-GU

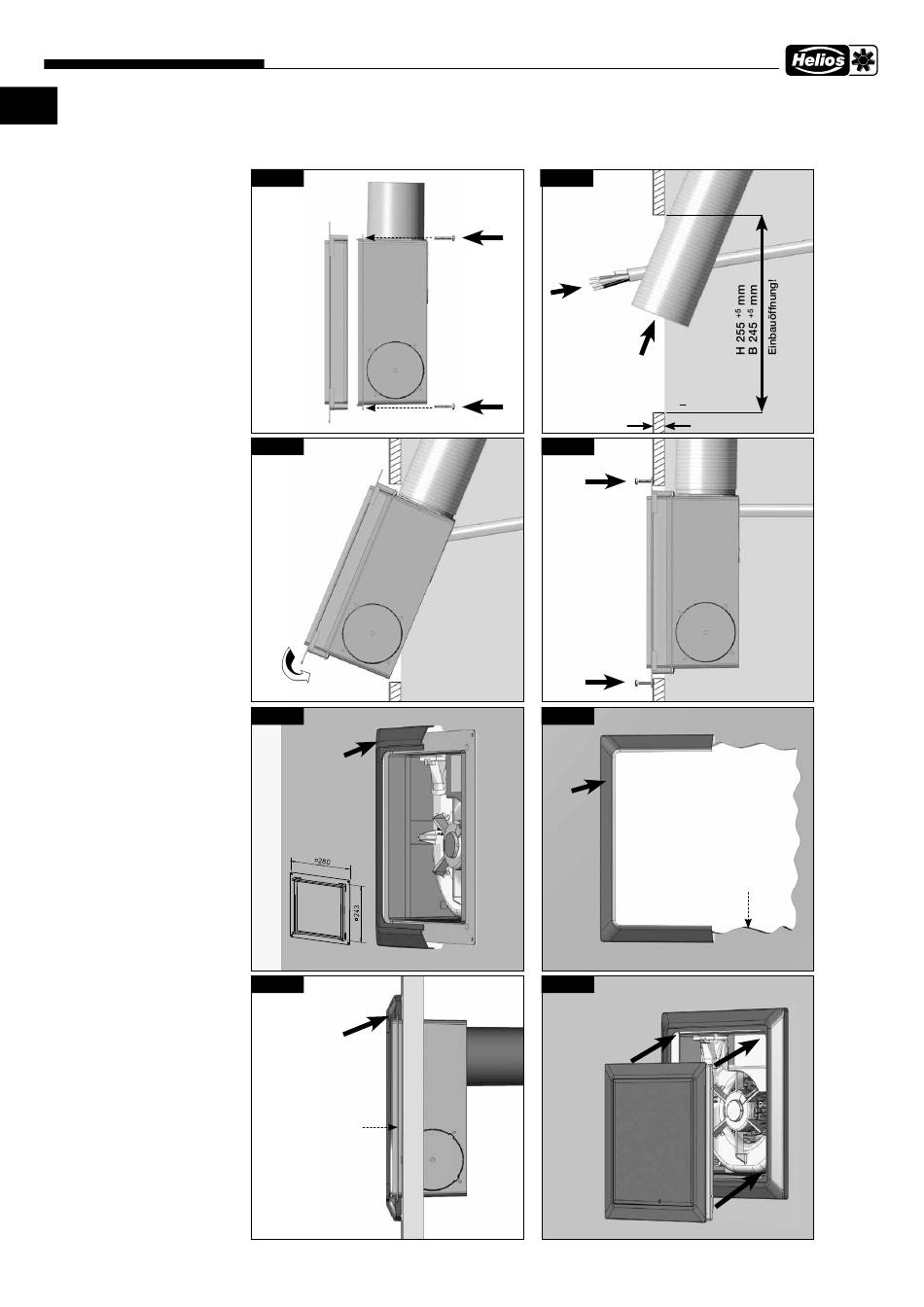

4�9 Vorwandadapter ELS-VA und Ausgleichsrahmen ELS-AGR zu ELS-GU montieren
Einbau: Vorwandadapter ELS-VA zum frontseitigen UP-Gehäuseeinschub in beplankte Sanitärwände.
Lieferset bestehend aus Vorwandadapter und vier Kunststoffschrauben.
Abb�34
Abb�36
Abb�38
Montage des
Ausgleichsrah-
men ELS-AGR
zur Abdeckung
des Vorwandad-
apters ELS-VA.
Abb�40
Montage des
Ausgleichsrahmen
ELS-AGR
zur Abdeckung von
nicht tief genug einge-
bauten UP-Gehäusen
(ausblas rückseitig).
Abb�35
Elektrische
Leitung an den
Anschlussklem-
men im Gehäuse
anschließen�
(siehe Abb� 48f�)
Flex-Leitung
(DN 80) auf
Ausblasstutzen
Stecken und
abdichten�
Abb�37
Lotrecht mon-
tieren�
WICHTIG:
Gehäuse darf
nicht durch
Unebenheiten
verzogen wer-
den!
Schrauben
bauseits
Abb�39
Abb�41
Endmontage:
ELS-Fassade auf
Ausgleichsrahmen
ELS-AGR stecken
12
Flex-Leitung
nicht knicken
Biegeradius
R > DN
max� 25 mm
Montage des Ausgleichs-
rahmen ELS-AGR
zur Abdeckung von unsauberen
oder zu großen Wandöffnungen.
