Montage- und Betriebsvorschrift
DE
ACHTUNG
Gehäuse-Typen ELS-GU

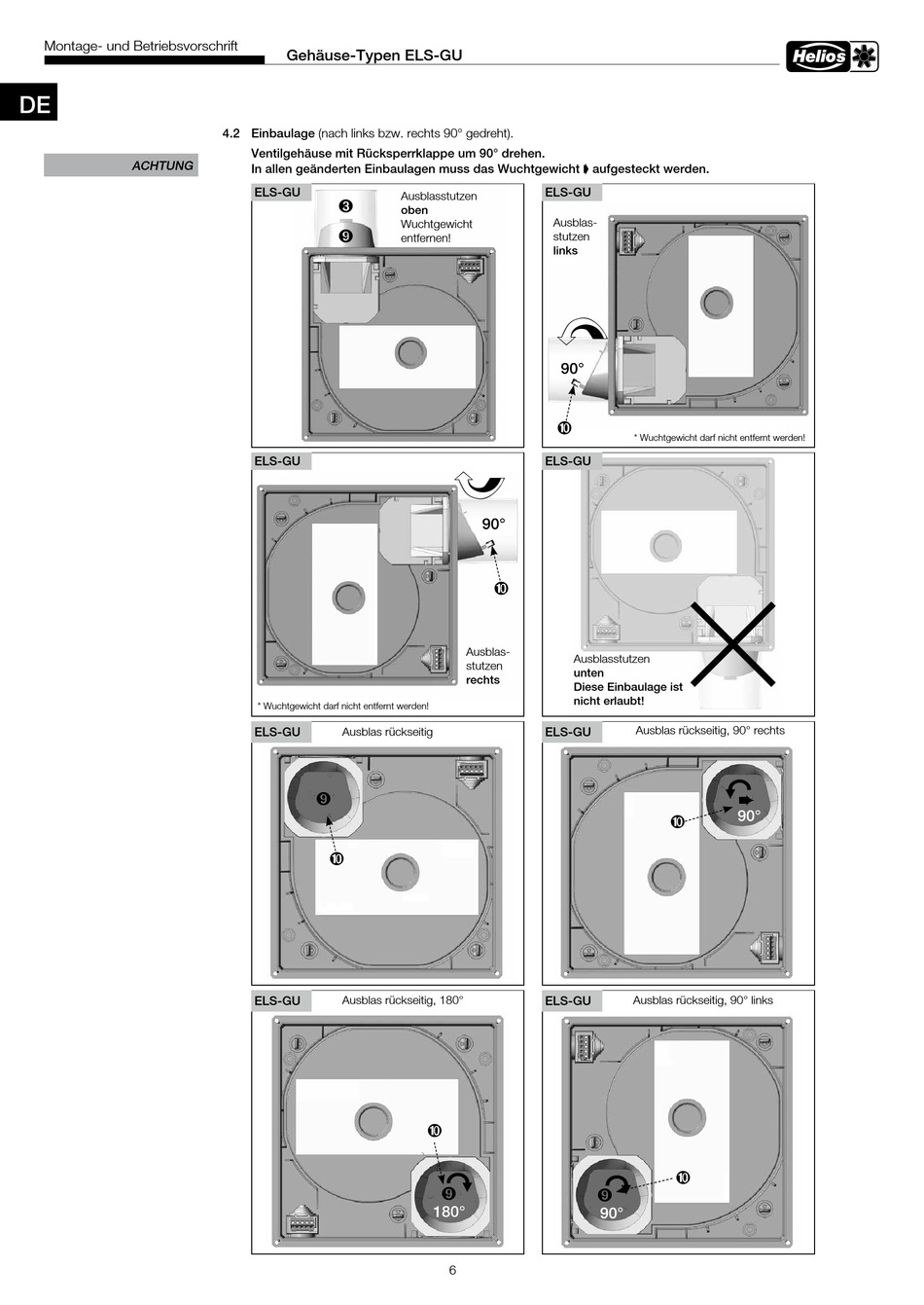

4�2 Einbaulage (nach links bzw. rechts 90° gedreht).
Ventilgehäuse mit Rücksperrklappe um 90° drehen�
In allen geänderten Einbaulagen muss das Wuchtgewicht Ó aufgesteckt werden�
ELS-GU
ä
Ø
ELS-GU
* Wuchtgewicht darf nicht entfernt werden!
ELS-GU Ausblas rückseitig
Ø
Æ
ELS-GU Ausblas rückseitig, 180°
ELS-GU
Ausblasstutzen
oben
Ausblas-
Wuchtgewicht
stutzen
entfernen!
links

90°
Æ
ELS-GU

90°
Æ
Ausblas-
Ausblasstutzen
stutzen
unten
rechts
Diese Einbaulage ist
nicht erlaubt!
ELS-GU
ELS-GU
Æ
Ø
180°
6
* Wuchtgewicht darf nicht entfernt werden!
Ausblas rückseitig, 90° rechts
Ò
90°
Æ
Ausblas rückseitig, 90° links
Æ
Ø
90°
