Montage- und Betriebsvorschrift
HINWEIS
Gehäuse-Typen ELS-GU

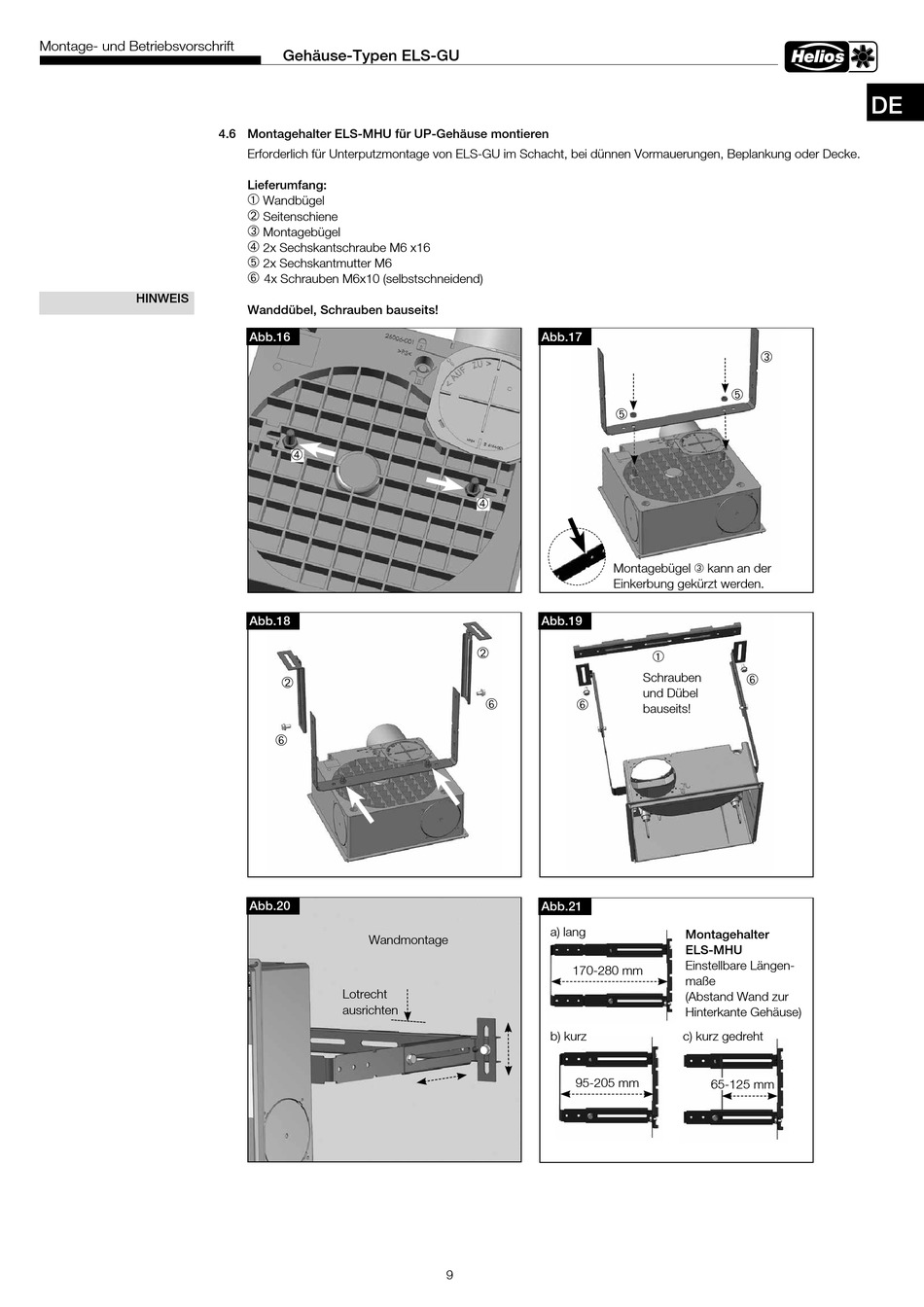

4�6 Montagehalter ELS-MHU für UP-Gehäuse montieren
Erforderlich für Unterputzmontage von ELS-GU im Schacht, bei dünnen Vormauerungen, Beplankung oder Decke.
Lieferumfang:
â
Wandbügel
ê
Seitenschiene
ô
Montagebügel
û
2x Sechskantschraube M6 x16
á
2x Sechskantmutter M6
é
4x Schrauben M6x10 (selbstschneidend)
Wanddübel, Schrauben bauseits!
Abb�16
û
Abb�18
ê
é
Abb�20
Wandmontage
Lotrecht
ausrichten
Abb�17
á
û
Montagebügel ô kann an der
Einkerbung gekürzt werden.
Abb�19
ê
é é
Abb�21
a) lang
170-280 mm
b) kurz
95-205 mm
9
ô
á
â
Schrauben
é
und Dübel
bauseits!
Montagehalter
ELS-MHU
Einstellbare Längen-
maße
(Abstand Wand zur
Hinterkante Gehäuse)
c) kurz gedreht
65-125 mm
DE
