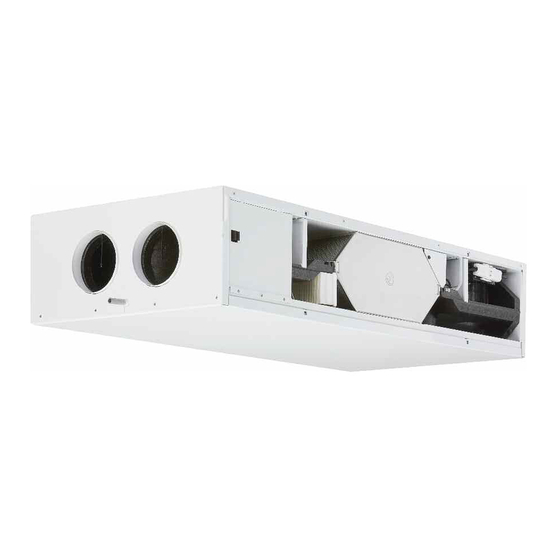

Helios KWL EC 220 D R Montage- Und Betriebsvorschrift
Kompakte deckengeraete mit easycontrols
Vorschau ausblenden
Andere Handbücher für KWL EC 220 D R:
- Bedienungsanleitung (84 Seiten) ,
- Montageanleitung (56 Seiten) ,
- Montage- und betriebsvorschrift (36 Seiten)
Verwandte Anleitungen für Helios KWL EC 220 D R
Inhaltszusammenfassung für Helios KWL EC 220 D R
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 203 Kompakte Deckengeräte mit easyControls KWL EC 220 D R/L KWL EC 340 D R/L - Wärmerückgewinnung und EC-Technik für zentrale Be- und Entlüftung.
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Allgemeine Informationen . -
Seite 3: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Herzlichen Glückwunsch Sie haben sich für ein Produkt von Helios Ventilatoren entschieden. Dies bedeutet, dass Sie ein Premiumprodukt erworben haben und durch unsere langjähri- ge Erfahrung profitieren. Alle KWL EC 220/340 D R/L Geräte werden bereits bei der Produktion zu 100 % geprüft. Es werden nicht nur die offensichtlichen Funktionen (wie z.B. -
Seite 4: Einsatzbereich - Anwendung
Luftverteilung (Außenluft/Zuluft und Abluft/Fortluft) zu achten. Des Weiteren muss diese entsprechend dimensioniert sein. Helios bietet regelmäßig Praxisworkshops zu diesem Thema an, in welchen praxisnah zur Planung und Installation alle wichtigen Details vermittelt werden. Die Termine sind auf unserer Website www.heliosventilatoren.de unter Schulung. -
Seite 5: Technische Daten
/ KWL-VOC als Abschaltung für Unterdruck-Überwachung ist nicht zulässig. Wir empfehlen vor der Beschaffung eines Überwachungssystems mit dem zuständigen Schornsteinfeger zu sprechen, WICHTIG um eventuelle Wünsche zu berücksichtigen. 1.12 Technische Daten KWL EC 220 D R/L Spannung/Frequenz ~ 230 V / 50/60 Hz Anschluss nach Schaltplan SS-1043 Nennstrom –... -
Seite 6: Funktionsschema
Nützlicher Hinweis zur Einregulierung! HINWEIS In den Helios Praxisworkshops wird die Einregulierung mittels Druckmessung erklärt, dies ist die einfachste Möglichkeit ein KWL EC ... D R/L einzuregeln. Hierfür muss an jedem Anschlussstutzen/Lüftungsrohr (ca. 20 cm nach dem Gerä- teanschluss) jeweils ein Druckmessstutzen montiert werden, die Druckschläuche müssen zugänglich verlegt sein. -
Seite 7: Kapitel 2. Aufstellung/Montage
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Aufstellung KAPITEL 2 Die KWL-Kompaktgeräte sind für die „ hängende“ Anordnung zur Installation an der Decke konzipiert und somit für eine Installation innerhalb der Wohnung/Raumeinheit vorgesehen. Aufgrund von Betriebsgeräuschen, die sich je nach Anla- AUFSTELLUNG/MONTAGE gendruck verändern, wird empfohlen das KWL-Gerät in Nebenräumen anzubringen. - Seite 8 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D – Montage Kugelsiphon Variante 1 Die Montage erfolgt direkt in der Bodenwanne des Deckengerätes. 1. Kugelsiphon öffnen, hierzu das Befestigungsteil durch 1/4 Drehung aufdrehen (Abb.5). 2. Befestigungsteil von unten in die Kondensatöffnung stecken, bis die Krallen an der Blechkante der Bodenplatte ein- rasten (Abb.6) Abb.5 Abb.6...
- Seite 9 Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D – Montage Kugelsiphon mit Wandbefestigung Variante 2 Montagevorbereitung: Alle vier Kreuzgriff-Schrauben des Frontdeckels lösen und diesen abnehmen. Dichtleiste herausziehen und Kreuz- gegenstrom-Wärmetauscher aus dem Gerät ziehen. 1. Verriegelungsteil bis zum Anschlag in das Befestigungsteil inkl. Dichtungsring einführen (Abb.11). 2.
-
Seite 10: Anschlussmuffen
Anschlussmuffen Die Geräte sind mit vier Anschlussmuffen (KWL EC 220 D R/L = DN 125 mm; KWL EC 340 D R/L = DN 160 mm) aus- gerüstet. Die Rohrleitungen (z.B. IsoPipe IP-125 bzw. IP-160) müssen fest und dicht an die Muffen angeschlossen wer- den, hierzu ist der Rohrverbinder RVBD 125 (Best.-Nr. -
Seite 11: Umbau Der Elektro-Vorheizung (Zubehör)
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Umbau der Elektro-Vorheizung (Zubehör) auf linke Gerätausführung 1. Zum Umbau, die Elektro-Vorheizung (Zubehör) aus der Verpackung entnehmen. 2. Befestigungsschraube des Heizelements lösen (Abb.22). Abb.22 Abb.23 Heizelement um 180° drehen, siehe Abb.24 3. -
Seite 12: Kapitel 3 Service Und Wartung
Die Filter sind je nach Verschmutzungsgrad regelmäßig zu kontrollieren, ggf. zu reinigen. Durch einmaliges HINWEIS Absaugen oder nach spätestens 1-jährigem Betrieb müssen sie aus hygienischen Gründen ausgetauscht wer- den. Sollten die Filter feucht oder schimmlig sein, müssen diese sofort gewechselt werden! Helios Austauschfilter sind auch im Internet erhältlich unter: www.ersatzluftfilter.de... -
Seite 13: Blechwannen
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Blechwannen Um die Ansaugung von Kondensatwasser durch die Gebläse zu vermeiden, sind im Gerät unter der linken und rechten Motoreinheit Blechwannen montiert. Die Blechwannen verhindern in diesem Bereich die Ansammlung von Kondensatwasser und sind bei Anliefer- HINWEIS ung, Montage- oder Wartungsarbeiten zwingend auf ihre korrekte Lage zu kontrollieren (siehe Abb.34/35). -
Seite 14: Demontage Motoreinheit Rechts
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Demontage Motoreinheit rechts Zur Demontage der rechten Motoreinheit, Wärmetauscher entnehmen und die elektr. Steckverbindungen trennen (Abb.40). Anschließend Blechwanne entnehmen und Motor-Einheit durch ziehen und leichtes Anheben entnehmen (Abb.41). Abb.40 Abb.41 Zur Demontage der linken Motoreinheit, gleich vorgehen wie oben beschrieben. Sonstiges Zubehör KWL-BE Best.-Nr. -
Seite 15: Kapitel 4. Abmessungen
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Abmessungen KAPITEL 4 Abb.42 KWL EC 220 D R rechte Geräteausführung ABMESSUNGEN Maße in mm Abb.43 KWL EC 220 D L linke Geräteausführung Maße in mm Abb.44 KWL EC 340 D R rechte Geräteausführung... -
Seite 16: Kapitel 5. Schaltplan/Verdrahtungsplan
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Schaltplan SS-1043 KAPITEL 5 Abb.46 SCHALTPLAN VERDRAHTUNGSPLAN... -
Seite 17: Verdrahtungsplan Für Kwl Ec 220 D
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Verdrahtungsplan für KWL EC 220 D Abb.47 Stecker / Verteiler rechtes Gerät Stecker / Verteiler linke Geräte Seite linkes Gerät rechte Geräte Seite (N), = X1.12 Fortluft-Motor oder R= X1.15, Zuluft-Motor (N), = X1.12 Fortluft-Motor oder L= X1.15, Zuluft-Motor (L), = X1.11, Fortluft-Motor oder... -
Seite 18: Verdrahtungsplan Für Kwl Ec 340 D
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Verdrahtungsplan für KWL EC 340 D Abb.48 rechtes Gerät Stecker / Verteiler Stecker / Verteiler linke Geräte Seite linkes Gerät rechte Geräte Seite (N), = X1.12 Fortluft-Motor oder R= X1.15, Zuluft-Motor (N), = X1.12 Fortluft-Motor oder L= X1.15, Zuluft-Motor (L), = X1.11, Fortluft-Motor oder... -
Seite 19: Motortypenschild
Montage- und Betriebsvorschrift Kompakte Deckengeräte KWL EC 220/340 D Motortypenschild Technischen Daten des Motors sind dem Motortypenschild zu entnehmen. Typenschildbeispiel Abb.49 Zeichenschlüssel Typenschild EC-Ventilator: Herstelleradresse Nennstrom Ventilator [A] Ausführung: Spannungsbereich [V] KWL EC = Typenbezeichnung Temperatur 340 = Baugröße Nennleistung Vorheizung [kW] D = Deckengerät Nennstrom Vorheizung [A] L = linke Geräteausführung oder... - Seite 20 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd.
