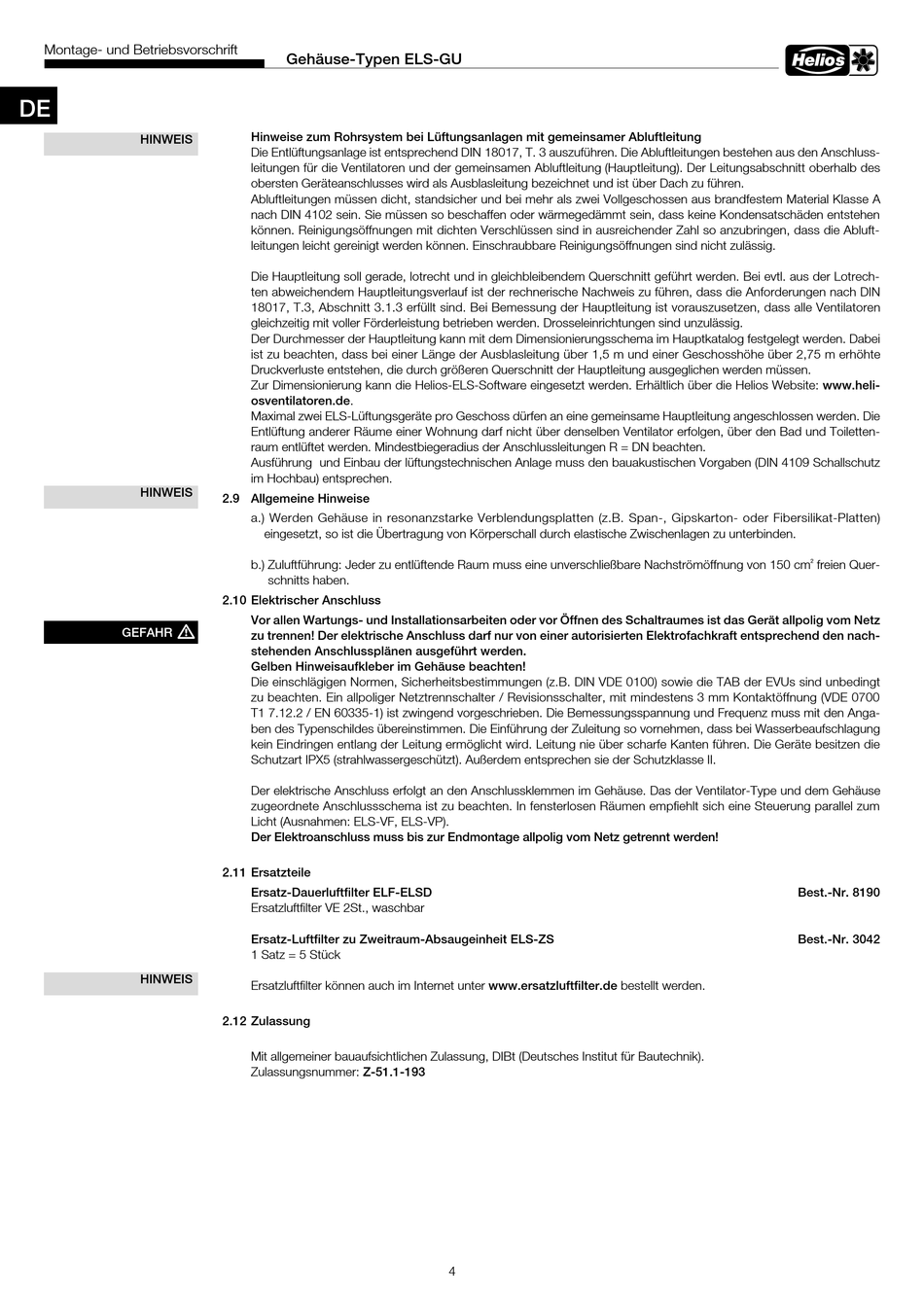

Gehäuse-Typen ELS-GU
Hinweise zum Rohrsystem bei Lüftungsanlagen mit gemeinsamer Abluftleitung
Die Entlüftungsanlage ist entsprechend DIN 18017, T. 3 auszuführen. Die Abluftleitungen bestehen aus den Anschluss-
leitungen für die Ventilatoren und der gemeinsamen Abluftleitung (Hauptleitung). Der Leitungsabschnitt oberhalb des
obersten Geräteanschlusses wird als Ausblasleitung bezeichnet und ist über Dach zu führen.
Abluftleitungen müssen dicht, standsicher und bei mehr als zwei Vollgeschossen aus brandfestem Material Klasse A
nach DIN 4102 sein. Sie müssen so beschaffen oder wärmegedämmt sein, dass keine Kondensatschäden entstehen
können. Reinigungsöffnungen mit dichten Verschlüssen sind in ausreichender Zahl so anzubringen, dass die Abluft-
leitungen leicht gereinigt werden können. Einschraubbare Reinigungsöffnungen sind nicht zulässig.
Die Hauptleitung soll gerade, lotrecht und in gleichbleibendem Querschnitt geführt werden. Bei evtl. aus der Lotrech-
ten abweichendem Hauptleitungsverlauf ist der rechnerische Nachweis zu führen, dass die Anforderungen nach DIN
18017, T.3, Abschnitt 3.1.3 erfüllt sind. Bei Bemessung der Hauptleitung ist vorauszusetzen, dass alle Ventilatoren
gleichzeitig mit voller Förderleistung betrieben werden. Drossel einrichtungen sind unzulässig.
Der Durchmesser der Hauptleitung kann mit dem Dimensionierungsschema im Hauptkatalog festgelegt werden. Dabei
ist zu beachten, dass bei einer Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m erhöhte
Druckverluste entstehen, die durch größeren Querschnitt der Hauptleitung ausgeglichen werden müssen.
Zur Dimensionierung kann die Helios-ELS-Software eingesetzt werden. Erhältlich über die Helios Website: www�heli-
osventilatoren�de.
Maximal zwei ELS-Lüftungsgeräte pro Geschoss dürfen an eine gemeinsame Hauptleitung angeschlossen werden. Die
Entlüftung anderer Räume einer Wohnung darf nicht über denselben Ventilator erfolgen, über den Bad und Toiletten-
raum entlüftet werden. Mindestbiegeradius der Anschlussleitungen R = DN beachten.
Ausführung und Einbau der lüftungstechnischen Anlage muss den bauakustischen Vorgaben (DIN 4109 Schallschutz
im Hochbau) entsprechen.
2�9 Allgemeine Hinweise
a.) Werden Gehäuse in resonanzstarke Verblendungsplatten (z.B. Span-, Gipskarton- oder Fibersilikat-Platten)
eingesetzt, so ist die Übertragung von Körperschall durch elastische Zwischenlagen zu unterbinden.
b.) Zuluftführung: Jeder zu entlüftende Raum muss eine unverschließbare Nachströmöffnung von 150 cm
schnitts haben.
2�10 Elektrischer Anschluss
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz
zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den nach-
stehenden Anschlussplänen ausgeführt werden�
Gelben Hinweisaufkleber im Gehäuse beachten!
Die einschlägigen Normen, Sicher heitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt
zu beachten. Ein allpoliger Netztrennschalter / Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700
T1 7.12.2 / EN 60335-1) ist zwingend vorgeschrieben. Die Bemessungsspannung und Frequenz muss mit den Anga-
ben des Typenschildes übereinstimmen. Die Einführung der Zuleitung so vornehmen, dass bei Wasserbeaufschlagung
kein Eindringen entlang der Lei tung ermöglicht wird. Leitung nie über scharfe Kanten führen. Die Geräte besitzen die
Schutzart IPX5 (strahlwassergeschützt). Außerdem entsprechen sie der Schutzklasse II.
Der elektrische Anschluss erfolgt an den Anschlussklemmen im Gehäuse. Das der Ventilator-Type und dem Gehäuse
zugeordnete Anschlussschema ist zu beachten. In fensterlosen Räumen empfiehlt sich eine Steuerung parallel zum
Licht (Ausnahmen: ELS-VF, ELS-VP).
Der Elektroanschluss muss bis zur Endmontage allpolig vom Netz getrennt werden!
2�11 Ersatzteile
Ersatz-Dauerluftfilter ELF-ELSD
Ersatzluftfilter VE 2St., waschbar
Ersatz-Luftfilter zu Zweitraum-Absaugeinheit ELS-ZS
1 Satz = 5 Stück
Ersatzluftfilter können auch im Internet unter www�ersatzluftfilter�de bestellt werden.
2�12 Zulassung
Mit allgemeiner bauaufsichtlichen Zulassung, DIBt (Deutsches Institut für Bautechnik).
Zulassungsnummer: Z-51�1-193
