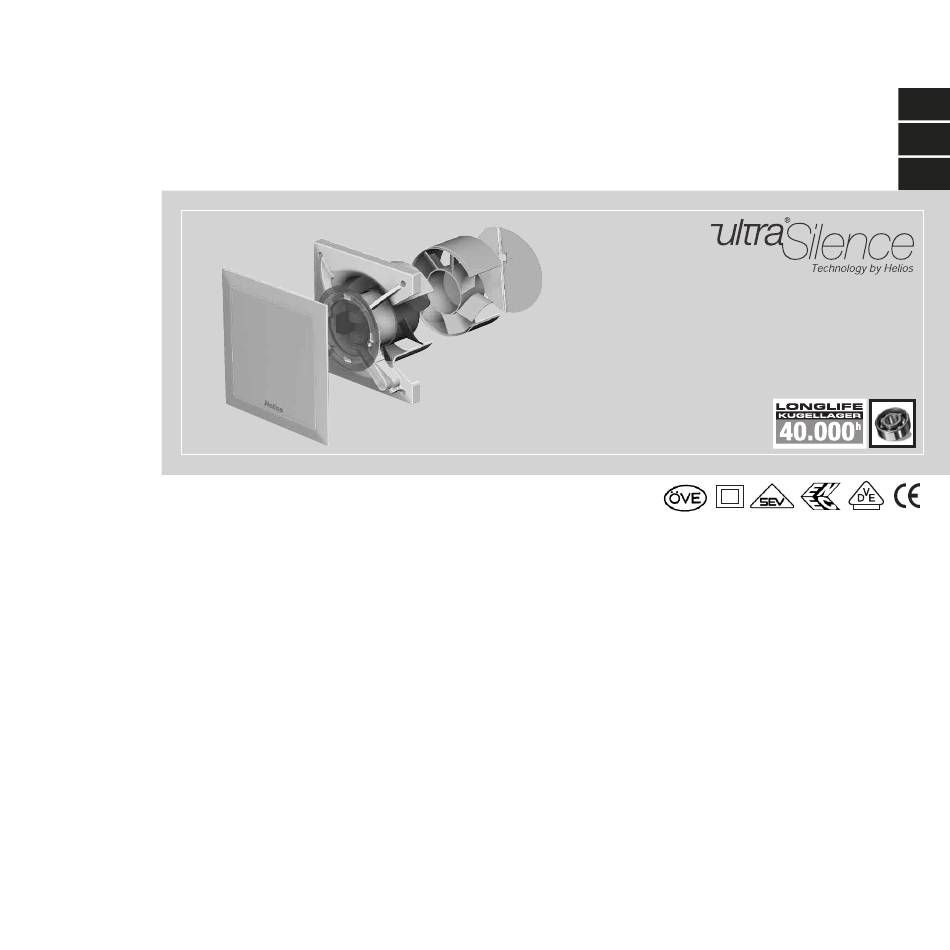

MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
Kleinlüfter - Mini fan - Mini ventilateur

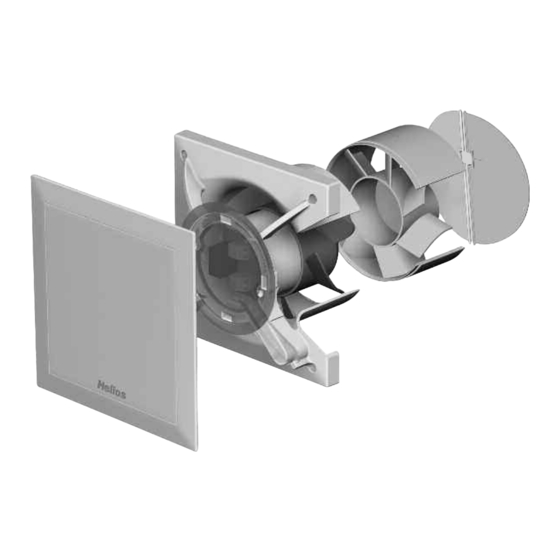

Helios MiniVent
M1/100/120 P
- mit Präsenzmelder
- with presence detector
- avec capteur de mouvement
NR. 19051.005
NO. 19051.005
N° 19051.005
IP 45
D
UK
F

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helios MiniVent M1/100/120 P

Inhaltszusammenfassung für Helios MiniVent M1/100/120 P

  • Seite 1 NR. 19051.005 INSTALLATION AND OPERATING INSTRUCTIONS NO. 19051.005 NOTICE DE MONTAGE ET D’UTILISATION N° 19051.005 IP 45 Kleinlüfter - Mini fan - Mini ventilateur Helios MiniVent M1/100/120 P - mit Präsenzmelder - with presence detector - avec capteur de mouvement...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE HINWEISE ............Seite 1 Wichtige Informationen .

  • Seite 3: Kapitel 1. Allgemeine Hinweise

    Schornsteinfeger). Die örtlich aktuell gültigen Vorschriften und Gesetzen sind zu beachten! • MiniVent M1/100/120 P Kleinventilatoren können von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes un-...

  • Seite 4: Garantieansprüche - Haftungsausschluss

    – Bestimmungsgemäßer Einsatz: HINWEIS Die MiniVent M1/100/120 P Kleinventilatoren sind zur Förderung normaler oder leicht staubhaltiger (Partikelgröße < 10 µm), wenig aggressiver und feuchter Luft, in gemäßigtem Klima und im Bereich ihrer Leistungskennlinie geeignet, sie- he Helios Verkaufsunterlagen/Internet. Zulässig ist ein Betrieb nur bei Festinstallation innerhalb von Gebäuden. Die ma- ximal zulässige Medium- u.

  • Seite 5: Leistungsdaten

    Ventilators dürfen nur von Elektrofachkräften ausgeführt werden. ALLGEMEINE – MiniVent M1/100/120 P Kleinventilatoren können von Kindern ab 8 Jahren und darüber sowie von Personen mit ver- BETRIEBSHINWEISE ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt wer- den, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die dar-...

  • Seite 6: Zubehör

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Zubehör WES 100 Wandeinbauset Best.Nr. 0717 WES 120 Wandeinbauset Best.Nr. 0486 MF 100 Montageflansch Best.Nr. 6188 TWH 100 Teleskop-Wandhülse Best.Nr. 6352 TWH 120 Teleskop-Wandhülse Best.Nr. 6353 Montageblende Best.Nr. 0281 Produktlebensdauer Dieses Gerät ist auf eine Produktlebensdauer von mindestens 40.000 h, bei S1-Betrieb mit maximaler Leistung in maximal zulässiger Umgebungstemperatur ausgelegt.

  • Seite 7: Kapitel 4. Funktion

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Funktionsbeschreibung M1/100/120 P KAPITEL 4 Mit integrierter, Präsenz-Steuerung, die einen automatischen Ventilatorbetrieb beim Betreten des Erfassungsbereichs ermöglicht (Werksteinstellung kleine Stufe). Wird keine weitere Bewegung im Erfassungsbereich erkannt, beginnt die 6 FUNKTION minütige Nachlaufzeit. Jede weitere Bewegung innerhalb der Nachlaufzeit führt zum Neustart. Parallel ist auch eine manuelle Steuerung (Ein/Aus) über einen Schalter möglich (Werkseinstellung große Stufe), diese ist der Präsenz-...

  • Seite 8: Kapitel 5. Reinigung/Demontage

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Reinigung KAPITEL 5 Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! – Vor Beginn der Reinigung ist sicherzustellen, dass der Ventilator allpolig vom Netz getrennt und gegen Wiederein- REINIGUNG/ schalten gesichert wurde! DEMONTAGE –...

  • Seite 9: Kapitel 6. Installation

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Alle nachfolgenden Informationen und Anweisungen sind nur für eine ACHTUNG autorisierte Elektrofachkraft bestimmt! Lieferumfang / Konstruktiver Aufbau KAPITEL 6 Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden.
  • Seite 10 Montage- und Betriebsvorschrift MiniVent M1/100/120 P – Rohrinnendurchmesser M1/100 P = 100 mm bzw. M1/120 P = 120 mm und Abstand zu Raum-Ecken: mindestens 90 mm. – Bei Aufputzleitungsverlegung, muss die seitliche Aussparung für den Kabeleintritt (Abb.9, Pos Œ ) im Gehäuse aus gebrochen werden! –...

  • Seite 11: Elektrischer Anschluss

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P 4. Montageflansch MF 100 (Zubehör) Bei beengten Platzverhältnissen in Decken, in dünnen Wänden sowie in engen Schächten. MF 100 winkelgerecht an die Wand oder die Decke dübeln (beliebige Anzahl übereinander möglich). Anschließend Ventilator mittels beigefüg- ten Schrauben an MF 100 befestigen (Abb.

  • Seite 12: Einbau

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P – Freilauf des Laufrades prüfen WARNUNG – Alle Teile, insbesondere Schrauben, auf festen Sitz überprüfen. Schrauben dabei nicht lösen! – Beim Probelauf den Ventilator auf Vibrationen und Geräusche prüfen – Stromaufnahme mit Leistungsschildangabe vergleichen Abb.12...

  • Seite 13: Betrieb

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Betrieb Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! WARNUNG Zur Gewährleistung der einwandfreien Funktion des Ventilators, ist regelmäßig Folgendes zu prüfen: – Auftreten von Staub- oder Schmutzablagerungen im Gehäuse bzw. am Motor und Laufrad –...
  • Seite 14 Montage- und Betriebsvorschrift MiniVent M1/100/120 P Funktionsweise des Präsenzmelders Der Sensor erfasst die für das menschliche Auge unsichtbare, für Lebewesen aber typische Wärmestrahlung. Betritt eine Person den Erfassungsbereich des Sensors, erkennt dieser die Raumnutzung und schaltet den Ventilator ein. Wird keine weitere Bewegung im Erfassungsbereich erkannt, beginnt die 6 minütige Nachlaufzeit. Jede weitere Bewegung innerhalb der Nachlaufzeit führt zum Neustart.

  • Seite 15: Schaltplanübersicht Für M1/100/120 P

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Schaltplanübersicht für M1/100/120 P Anschluss Kunde Internes Funktionsprinzip / Jumperstellung SS-938 M1/... P SS-918 SS-938 Bewegung "1" b) manuell Ein Manueller-Eingang Jumper 1 A / B Kl.1= Kl.1= Kl.2= Kl.2=...

  • Seite 16: Kapitel 8. Instandhaltung Und Wartung

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Instandhaltung und Wartung KAPITEL 8 Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! – Vor allen Arbeiten ist sicherzustellen, dass der Ventilator allpolig vom Netz getrennt und gegen Wiedereinschalten INSTANDHALTUNG/ gesichert wurde! WARTUNG –...

  • Seite 17: Störungsursachen

    Montage- und Betriebsvorschrift MiniVent M1/100/120 P Störungsursachen Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! WARNUNG Fehler Ursachen Lösung Ventilator startet – keine Spannung Netzspannung prüfen nicht Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen –...
  • Seite 18 Montage- und Betriebsvorschrift MiniVent M1/100/120 P Notizen:...
  • Seite 19 Montage- und Betriebsvorschrift MiniVent M1/100/120 P Notizen:...
  • Seite 20 HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · Colchester · Essex · CO4 9HZ...
  • Seite 21 NR. 19051.005 INSTALLATION AND OPERATING INSTRUCTIONS NO. 19051.005 NOTICE DE MONTAGE ET D’UTILISATION N° 19051.005 IP 45 Kleinlüfter - Mini fan - Mini ventilateur Helios MiniVent M1/100/120 P - mit Präsenzmelder - with presence detector - avec capteur de mouvement...
  • Seite 22 ENGLISH Table of contents CHAPTER 1. GENERAL INFORMATION ............Page 1 Important information .

  • Seite 23: Important Information

    (consult chimney sweep). The current locally applicable regulations and laws must be observed! • MiniVent M1/100/120 P mini fans can be used by children over the age of 8 as well as persons with physical, sensory, or mental disabilities or lack of experi- ence and knowledge, if they are supervised or instructed with regard to the safe use of the unit and they understand the resulting risks.

  • Seite 24: Warranty Claims - Exclusion Of Liability

    NOTE The MiniVent M1/100/120 P mini fans are suitable for conveying normal or slightly dusty (particle size < 10 µm), less aggressive and humid air, in moderate climates and in the range of their performance curves, see Helios sales docu- ments / internet.

  • Seite 25: Performance Data

    GENERAL OPERATING – MiniVent M1/100/120 P mini fans can be used by children over the age of 8 as well as persons with physical, sen- INSTRUCTIONS sory, or mental disabilities or lack of experience and knowledge, if they are supervised or instructed with regard to the safe use of the unit and they understand the resulting risks.

  • Seite 26: Accessories

    Installation and Operation Instructions MiniVent M1/100/120 P Accessories WES 100 Wall installation kit Ref.No. 0717 WES 120 Wall installation kit Ref.No. 0486 MF 100 Mounting flange Ref.No. 6188 TWH 100 Telescopic wall sleeve Ref.No. 6352 TWH 120 Telescopic wall sleeve Ref.No.

  • Seite 27: Functional Description M1/100/120 P

    Installation and Operation Instructions MiniVent M1/100/120 P Functional description M1/100/120 P CHAPTER 4 With integrated, motion sensor control system, which enables automatic fan operation when the detection range is entered (factory setting lower stage). If no other movement is detected in the detection range, the 6 minute overrun ti- FUNCTION me will begin.

  • Seite 28: Cleaning

    Installation and Operation Instructions MiniVent M1/100/120 P Cleaning CHAPTER 5 The safety instructions in chapter 1.2 must be observed! – Before cleaning, isolate the fan from the mains power supply and secure against being switched on again! CLEANING/ – Clean facia and visible casing parts with a damp cloth DISMANTLING –...

  • Seite 29: Scope Of Delivery/Design

    Installation and Operation Instructions MiniVent M1/100/120 P All subsequent information and instructions are intended solely for ATTENTION authorised electricians! Scope of delivery/Design CHAPTER 6 Leave the delivery unit in its box until installation. Check that the fan is in good condition and has not been damaged in transit.
  • Seite 30 Installation and Operation Instructions MiniVent M1/100/120 P – Duct inside diameter M1/100 P = 100 mm or M1/120 P = 120 mm and distance to room corners: at least 90 mm. – With regard to surface mounted cabling, the side entry knockout for the cable (fig.9, Pos Œ...

  • Seite 31: Electrical Connection

    Installation and Operation Instructions MiniVent M1/100/120 P 4. Mounting flange MF 100 (Accessories) If there are space restrctions in ceilings, in thin walls and in narrow shafts. Attach MF 100 to the wall or ceiling at a suitable angle (any number possible). Then fasten the fan to the MF 100 with the provided screws (fig. 10/11). Also suitable for mounting a pull-cord switch (Accessories).

  • Seite 32: Mounting

    Installation and Operation Instructions MiniVent M1/100/120 P – Check freewheeling of the impeller WARNING – Check all parts for tightness, particularly screws, protection guards. Do not loosen screws in the process! – Check fan for vibration and noise during test run –...

  • Seite 33: Operation

    Installation and Operation Instructions MiniVent M1/100/120 P Operation The safety instructions in chapter 1.2 must be observed! WARNING In order to ensure the smooth functioning of the fan, the following must be checked on a regular basis: – Appearance of dust or contaminant deposits in the housing or on the motor and impeller –...
  • Seite 34 Installation and Operation Instructions MiniVent M1/100/120 P Operating mode of the motion sensor A sensor registers the heat emission of human beings within its range. If a person enters a room, a switching signal originates in the sensor, which induces the control to put the fan into operation. If no more movement is registered wit- hin the range, the run on time of approx.

  • Seite 35: Circuit Diagram Overview For M1/100/120 P

    Installation and Operation Instructions MiniVent M1/100/120 P Circuit diagram overview for M1/100/120 P Connection client Internal functional principle / Jumper position SS-938 M1/... P SS-918 M1/... P, Prinzip SS-938 Bewegung "1" b) manuell Ein Manueller-Eingang Jumper 1 A / B Kl.1=...

  • Seite 36: Servicing And Maintenance

    Installation and Operation Instructions MiniVent M1/100/120 P Servicing and maintenance CHAPTER 8 The safety instructions in chapter 1.2 must be observed! – Before any work, isolate the fan from the mains power supply and secure against being switched on again! SERVICING/ –...

  • Seite 37: Fault Causes

    Installation and Operation Instructions MiniVent M1/100/120 P Fault causes The safety instructions in chapter 1.2 must be observed! WARNING Error/fault Causes Troubleshooting Fan does not start – No voltage Check mains voltage Check connection according to circuit diagram – Impeller blocked Clear blockade, clean, replace impeller if neces.
  • Seite 38 Installation and Operation Instructions MiniVent M1/100/120 P Notes:...
  • Seite 39 Installation and Operation Instructions MiniVent M1/100/120 P Notes:...
  • Seite 40 HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · Colchester · Essex · CO4 9HZ...
