Montage- und Betriebsvorschrift
KAPITEL 3
ELS-LIEFERUMFANG UND
EINBAU
KAPITEL 4
MONTAGE
HINWEIS
Gehäuse-Typen ELS-GU
3.0 ELS-GU Kunststoffgehäuse ohne Brandschutz
– geeignet zum Einbau in Gebäude ohne Brandschutzanforderung gemäß LBO (Landesbauordnung).
– geeignet zum Einbau in Gebäude mit Brandschutzanforderung K90 in Verbindung mit der Installation von Brand-
schutzdeckenschott ELS-D.

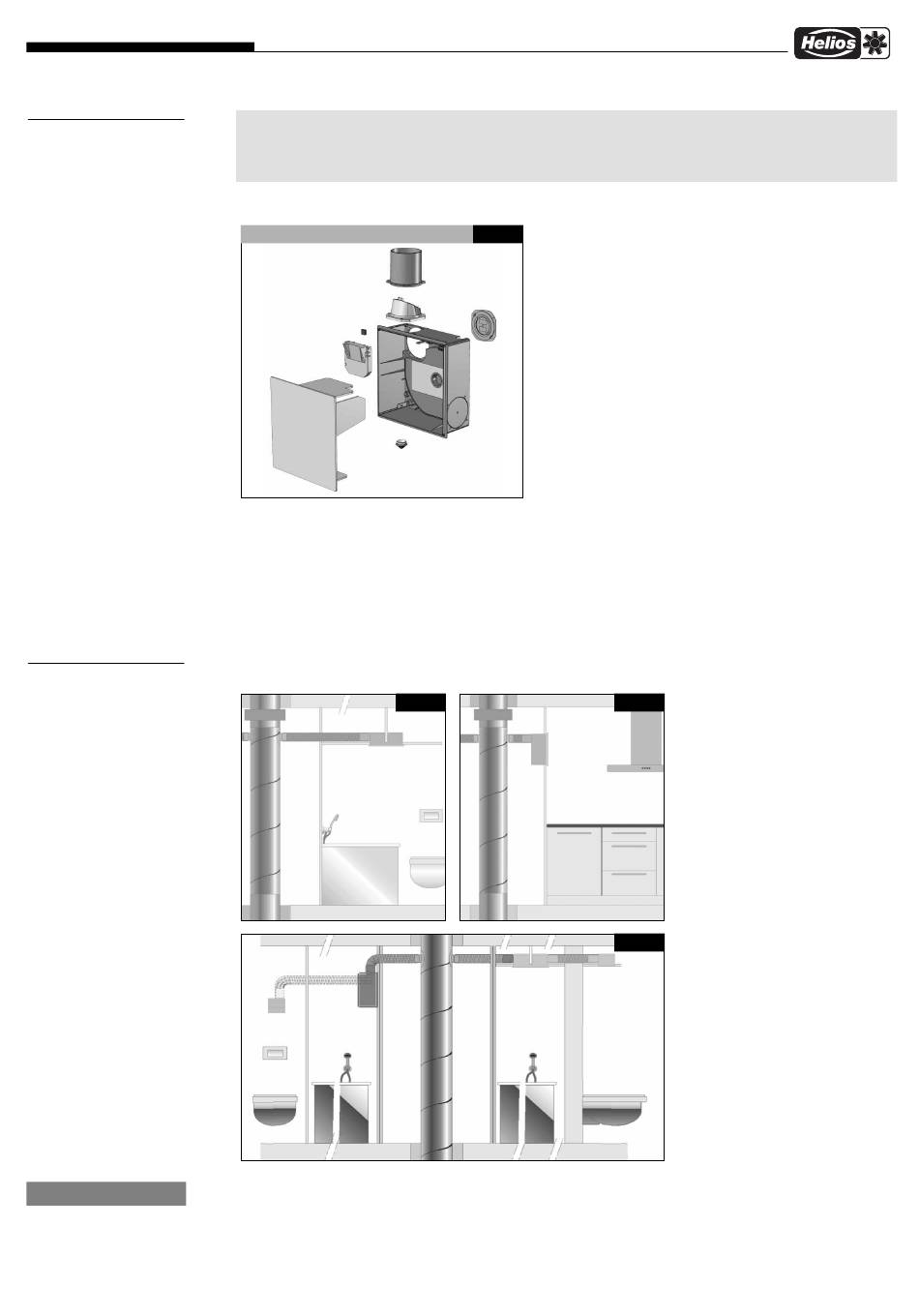

3.1 Lieferumfang / Verpackungseinheit, Abb.1
ELS-GU Unterputzgehäuse
˜
ž
Ÿ
™
œ
– Unterputzgehäuse ELS-GU mit elektrischer Steckverbindung
˜ Ausblasstutzen umsetzbar
™ Rampe
š Verschlussdeckel umsetzbar mit Bajonettverschluss
› Kabeltülle
œ Putzschutzdeckel gegen Verschmutzung
ž Ventilgehäuse mit luftdichter Rückluft-Sperrklappe
Ÿ Wuchtgewicht
4.0 Einbauort/-position
ELS
Bad
ELS
ELS-ZS
Werden die ELS-Gehäuse in resonanzstarke Verblendungsplatten (z.B. Span-, Gipskarton- oder Fibersilikat-
Platten) eingesetzt, so ist die Übertragung von Körperschall durch elastische Zwischeneinlagen zu unterbinden.
Abb.1
š
–
›
Abb.3
ELS
Wohnungsküche
ELS
5
Abb.5
Abb.6
