Bedienung mit Tasten und zugehörige Dialoge

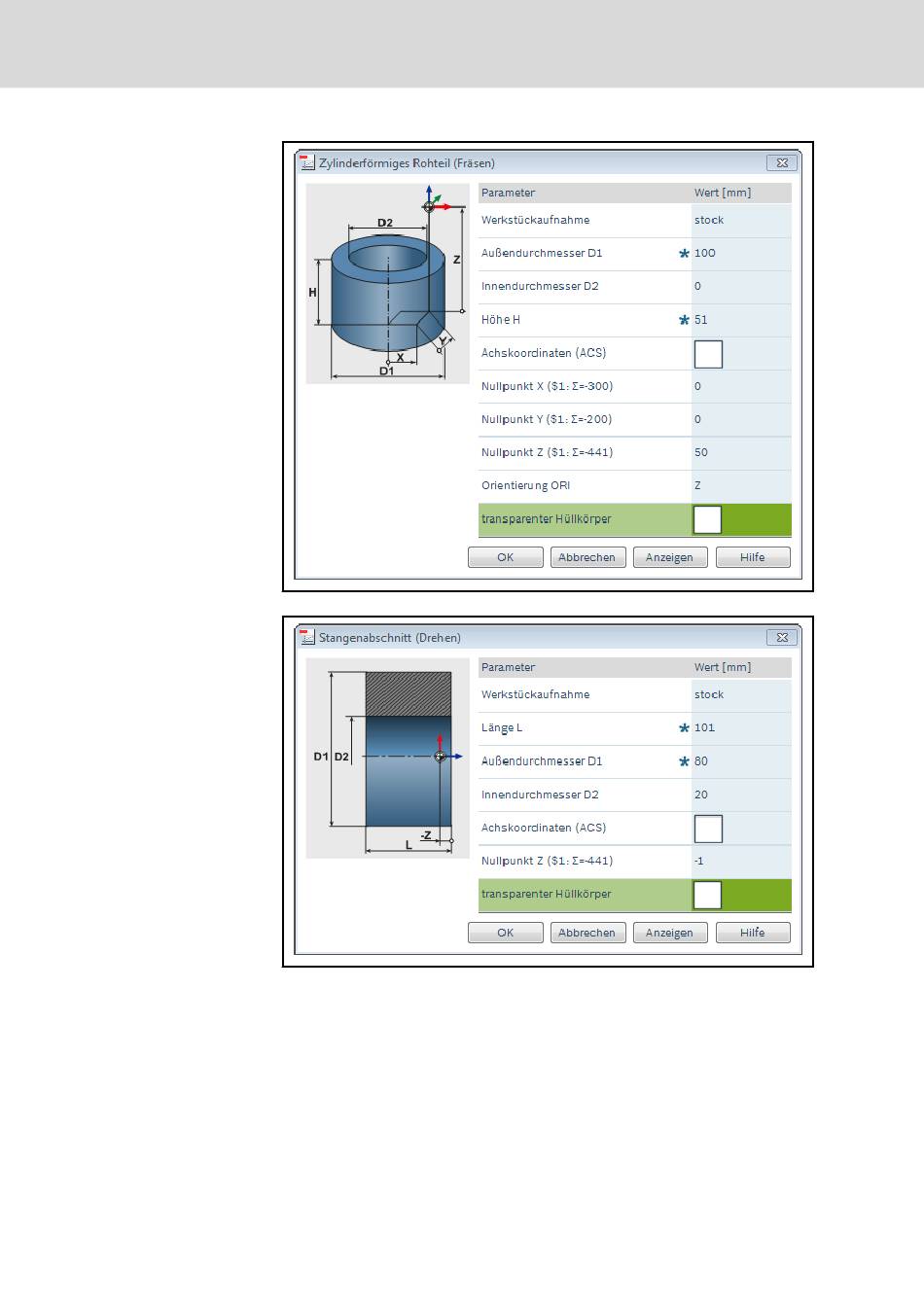

Abb. 6-6: Dialog "Zylindrisches Rohteil (Fräsen)"
Abb. 6-7: Dialog "Stangenabschnitt (Drehen)"
Mit dem ersten Parameter "Werkstückaufnahme" wird über den Namen des
Werkstückknotens im Maschinenmodell festgelegt, wo das neue Rohteil an‐
gelegt werden soll.
Es folgen die jeweiligen Abmessungen.
Die Checkbox "Achskoordinaten (ACS)" bestimmt, ob zu den nachfolgenden
Parametern, den Nullpunkten, die im Kanal wirkende Summe der Nullpunkt‐
verschiebungen intern hinzugefügt werden sollen. Die Summe in den Achsen
wird in den Parameterbezeichnungen nach dem Summenzeichen zur Infor‐
mation angezeigt.
