DOK-MTX***-NC*SIM**V15-AP01-DE-P
IndraMotion MTX 15VRS NC-Simulation
Nach REV, gefolgt von einem Komma oder Doppelpunkt, geben Sie ab‐
wechselnd eine Durchmesserkoordinate und dann eine Längenkoordi‐
nate pro Eckpunkt an (adresslos). Als Separator zwischen den Zahlen
wird das Komma verwendet, wobei dem Komma beliebig viele Leerzei‐
chen voran- oder nachgestellt sein können. Gleichbleibende Koordina‐
ten müssen nicht geschrieben werden.
Die Kontur muss immer im positiven Durchmesserbereich verlaufen, be‐
ginnt in der Regel bei Länge 0 und wird in positiver Längenrichtung fort‐
geschrieben. Der Startpunkt ist standardmäßig [0,0]. Diese Nullen kön‐
nen weggelassen werden.
Wird der Endpunkt eines Konturelements über einen Kreisbogen er‐
reicht, dann ist vor den Koordinaten des Endpunkts, mit Separator ab‐
getrennt, der Radius wie folgt anzugeben:
Kreisbogen im Uhrzeigersinn: CW<Radius>
Kreisbogen im Gegenuhrzeigersinn: CCW<Radius>
Falls der Öffnungswinkel des Kreisbogens mehr als 180° beträgt,
geben Sie den Radius mit negativem Vorzeichen vor
Falls das erste oder das letzte Element eine Planfläche ist, dann müs‐
sen diese nicht im Konturzug aufgeführt werden.
Die Orientierung der Rotationsachse ist standardmäßig parallel zu Z
ausgerichtet. Die Orientierung kann mit dem selbsthaltenden Parameter
ORI verändert werden, der an beliebiger Stelle, durch Komma getrennt,
innerhalb oder am Ende der Kontur aufzuführen ist.
ORI0: Rotationsachse längs Z (Standard)
ORI1: Rotationsachse längs Y
ORI2: Rotationsachse längs X
Die Rotationsachse verläuft standardmäßig durch den Punkt [0,0,0]. Ih‐
re Lage kann mit Hilfe der selbsthaltenden Parameter X, Y und Z verän‐
dert werden, die an beliebiger Stelle, durch Komma getrennt, innerhalb
oder am Ende der Kontur einzufügen sind.
Beispiel:
Der Elektronikteil eines Messtasters hat folgende Abmessungen und
soll als Futter dargestellt werden:

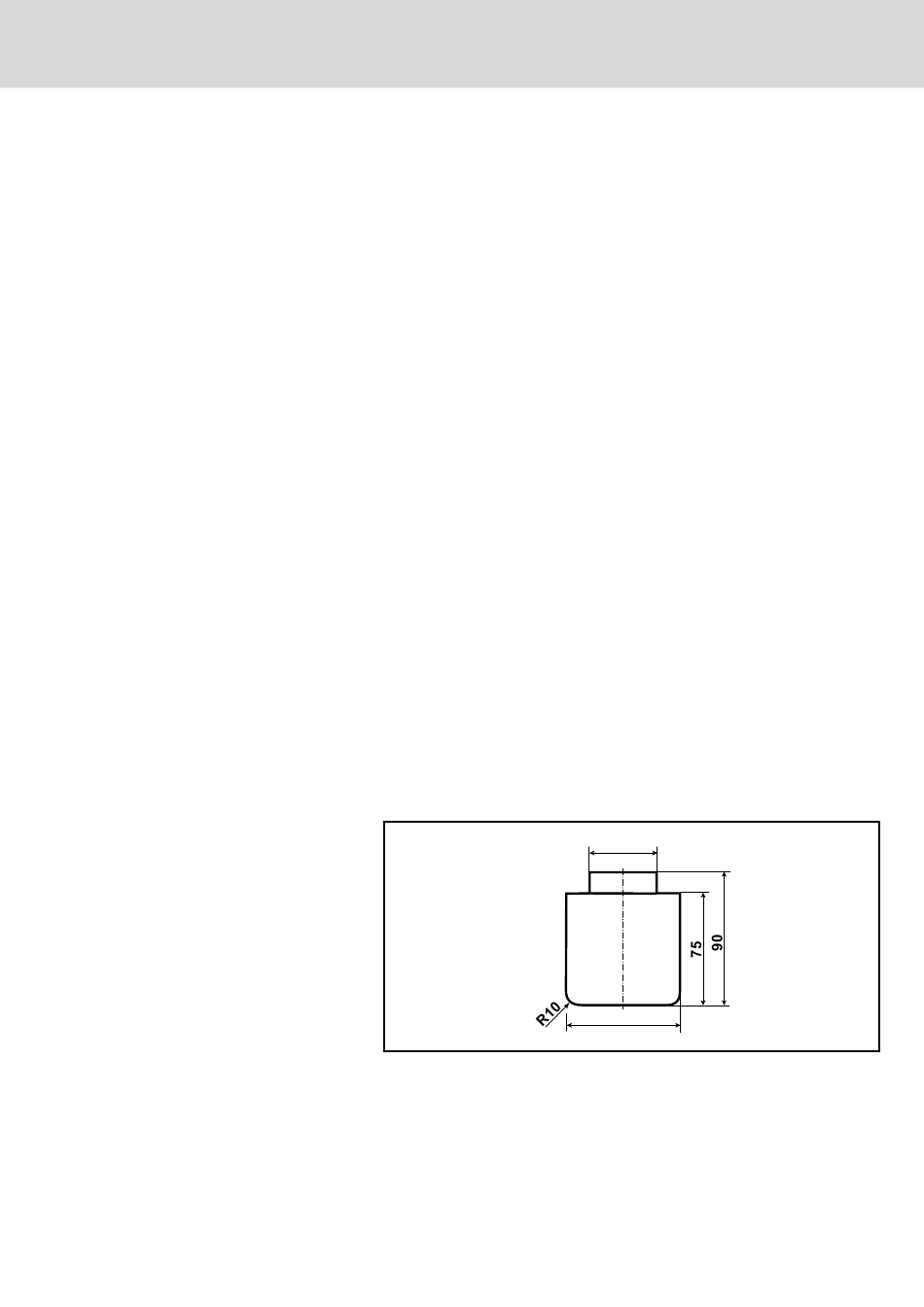

Abb. 10-1:
Beispiel: Gehäuse eines Messtasters
ARBOR$="REV:60,0,CCW10,80,10,80,75,50,75,50,90" : REM
Alle Koordinaten geschrieben
ARBOR$="REV,60,,CCW10,80,10,,75,50,,,90"
derholende Koordinaten und Start 0 weggelassen.
Bosch Rexroth AG
Ø50
Ø80
:
89/131
Konfiguration
REM
Wie-
