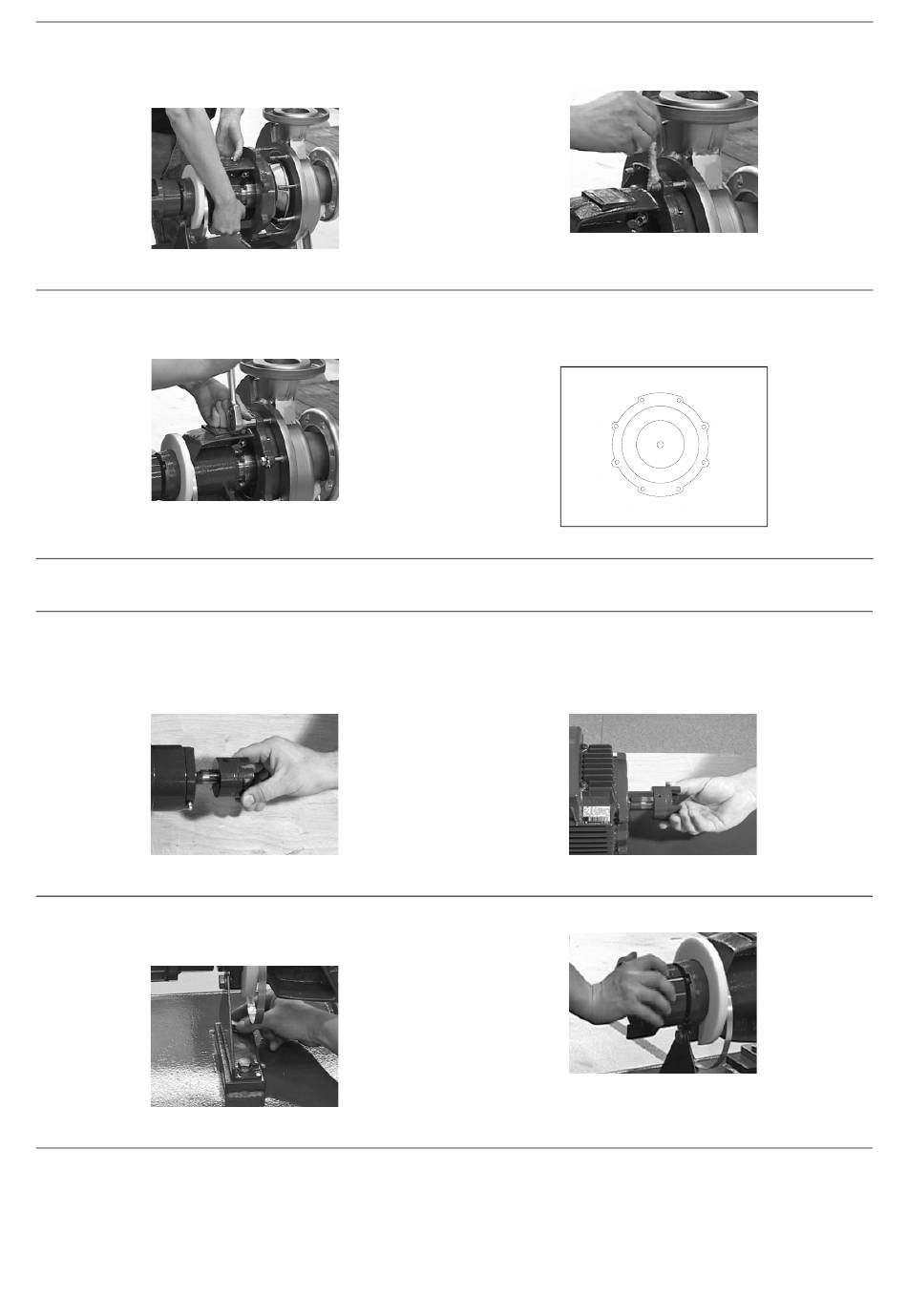

11. Verbinden Sie das Spiralgehäuse 0102.00 mit dem Lager-
träger 0330.00.
Achten Sie auf die korrekte Einbaulage des Spiralgehäuses
0102.00.
MF-524
Abb. 34 Spiralgehäuse und Lagerträger
13. Montieren Sie das Spiralgehäuse 0102.00 am Lagerträger
0330.00. Benutzen Sie dazu die Federringe 0934.03 und
die Sechskantmuttern 0920.80.
MF-526
Abb. 36 Spiralgehäuse und Lagerträger
5.5.7 Montage von Kupplung und Motor
1. Klemmen Sie die Kupplungshälfte 0840.00 zusammen mit
der Halbschale auf die Welle 0211.00. Benutzen Sie hierzu
die Innensechskantschrauben 0914.46.
Entnehmen sie die Drehmomente aus der Tabelle in Kapitel
0.1 Anzugsdrehmomente für Rotex ZS-DKM-H.
MF-513
Abb. 38 Kupplungshälfte, pumpenseitig
3. Befestigen Sie den Stützfuß 0183.00 auf der Grundplatte
0890.00. Drehen Sie die Sechskantschrauben 0901.22 und
Unterlegscheiben 0554.12 mit der Hand fest.
MF-506
Abb. 40 Stützfuß
12. Fetten Sie die Stiftschrauben 0902.01 am Spiralgehäuse
0102.00.
Benutzen Sie dazu Klüberpaste UH1 96-402.
MF-523
Abb. 35 Stiftschrauben des Spiralgehäuses
14. Ziehen Sie die Sechskantmuttern 0920.80 in der hier
gezeigten Reihenfolge fest.
Drehmoment: M10 - 35Nm
M12 - 65 Nm.
1.
5.
3.
8.
Abb. 37 Prinzipbild: Reihenfolge beim Festziehen
2. Klemmen Sie die Kupplungshälfte 0840.01 zusammen mit
der Halbschale auf die Motorwelle 0211.00. Benutzen Sie
hierzu die Innensechskantschrauben 0914.47.
Entnehmen sie die Drehmomente aus der Tabelle in Kapitel
0.1 Anzugsdrehmomente für Rotex ZS-DKM-H.
MF-514
Abb. 39 Kupplungshälfte, motorseitig
4. Prüfen Sie ob die Pumpenwelle 0211.00 frei dreht.
MF-510
Abb. 41 Pumpenwelle
7.
4.
6.
2.
