5.4 Montage
Gefahr
Missachtung von Anweisungen!
▲ Tod, schwere Körperverletzung, Sachschaden.
► Vor den Wartungsarbeiten Kapitel 5.1,auf Seite
14 beachten.
5.4.1 Teile Übersicht MAXA
gültig für Baugrößen 65-160/200/250
0412.04
0930.00
0922.00

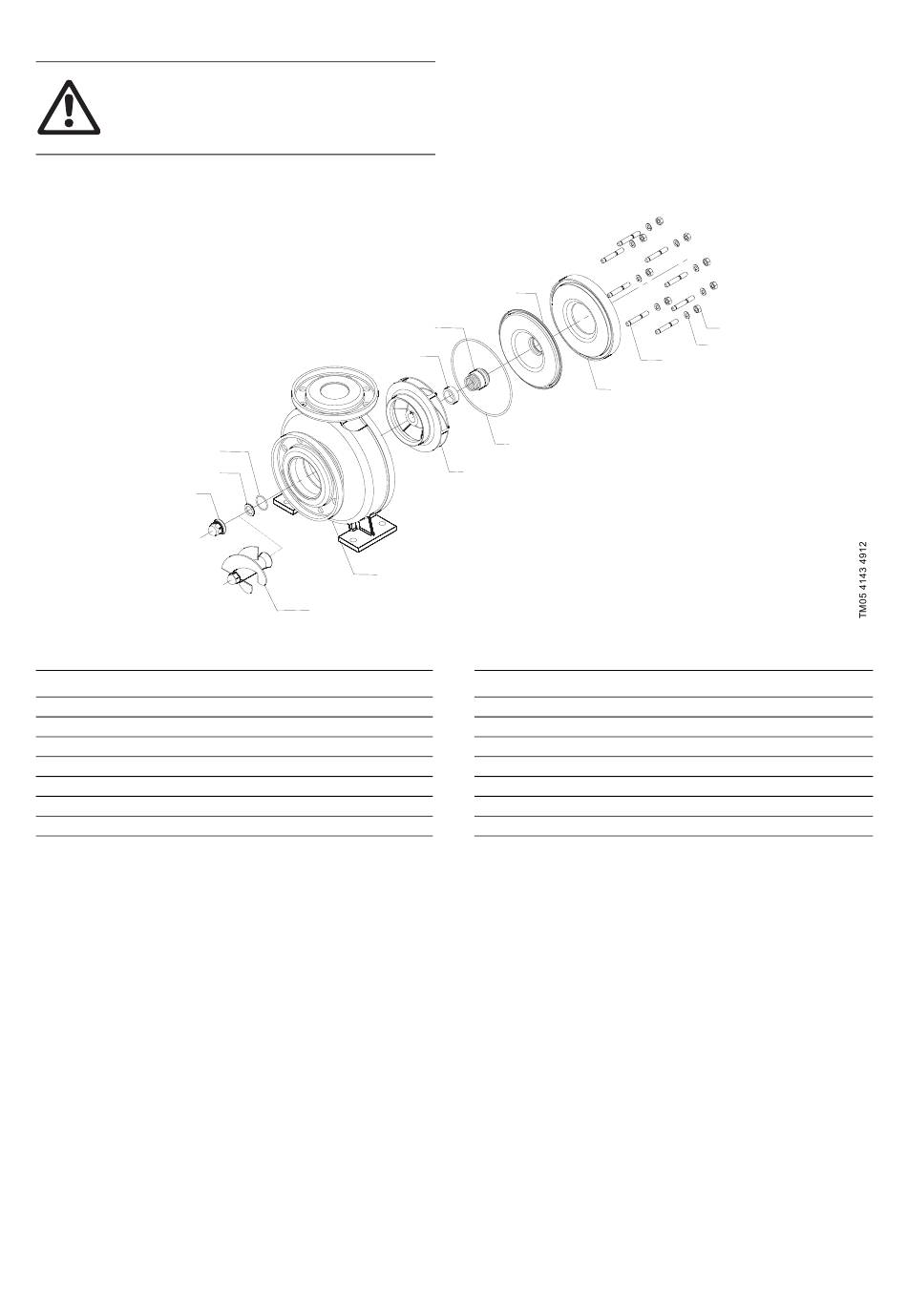

Abb. 14 Teileübersicht
Stück Teile-Nr.
Beschreibung
1
0103.00
Ringgehäuse
1
0161.00
Gehäusedeckel *(entfällt bei Bloc-Version)
1
0167.00
Deckeleinsatz
1
0230.00
Laufrad
1
0236.00
Inducer (optional)
1
0412.00
O-Ring
1
0412.04
O-Ring
*(Gehäusedeckel 0161.00 wird durch Bloc-Laterne 0346.01 ersetzt)
0167.00
0433.00
0504.09
0230.00
0103.00
0236.00
Stück
1
1
8
8
1
2
8
0902.02
0161.00 (0346.01)*
0412.00
Teile-Nr.
Beschreibung
0433.00
Gleitringdichtung
0504.09
Abstandsring / Stützscheibe
0902.02
Stiftschraube
0920.04
Sechskantmutter
0922.00
Laufradmutter
0930.00
Zahnscheibe
0934.00
Federring
0920.04
0934.00
17
