5.4.7 Montage der MAXA-CN
So montieren Sie den CN-Lagerträger:
Hinweis
In dieser Beschreibung nicht genannte Teilenummern finden Sie
auch im Kapitel 5.4.3.
0970.00
0504.10
0360.00
0211.00
0940.00
0507.00
0321.00
0914.07
0330.00

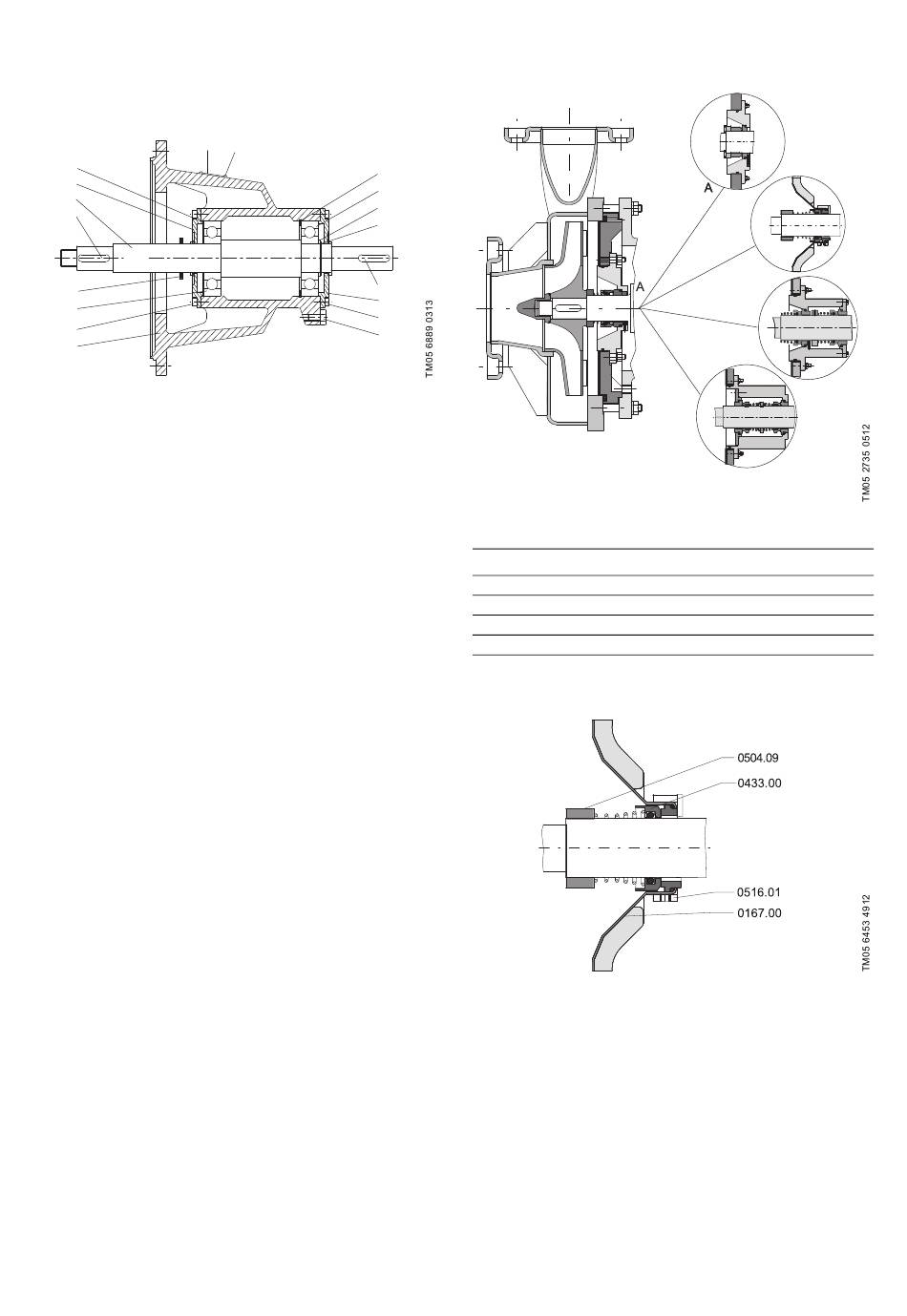

Abb. 18 CN Lagerträger
1. Schieben Sie den Sicherungsring 0932.01 so über die Welle,
dass er sich lose zwischen den beiden Rillenkugellagern
0321.00 und 0321.01 befindet.
2. Drücken Sie die Rillenkugellager 0321.00 und 0321.01 auf die
Welle 0211.00.
3. Montieren Sie den Abstandsring 0504.00.
4. Montieren Sie den Sicherungsring 0932.02.
5. Setzen Sie den Sicherungsring 0932.01 in den Lagerträger
0330.00 ein.
Schieben Sie dazu die Welle 0211.00 von der Motorseite so
weit in den Lagerträger 0330.00, dass Sie den Sicherungsring
0932.01 in das Lagerträger-Gehäuse 0330.00 einsetzen kön-
nen.
6. Führen Sie die Rillenkugellager 0321.00 und 0321.01 in die
Lagersitze ein.
7. Optional: Legen Sie die Nilos-Scheiben 0518.01 und 0518.02
ein (Optional - nur bei Welle Ø 50 mm).
8. Legen Sie den Distanzring 0504.10 ein.
9. Montieren Sie den Lagerdeckel 0360.00.
Verwenden Sie dazu die Innensechskantschrauben 0914.07.
Drehmoment: M6 - 8 Nm | M8 - 17 Nm
10. Montieren Sie den Lagerdeckel 0360.01.
Verwenden Sie dazu die Innensechskantschrauben 0914.08.
Drehmoment: M6 - 8 Nm | M8 - 17 Nm
11. Schieben Sie den Spritzring 0507.00 auf die Welle 0211.00.
12. Legen Sie die Passfeder 0940.01 in die Welle 0211.00 ein.
13. Optional: Schieben Sie den Verkleidungsring 0517.01 auf den
Lagerträger
14. Schieben Sie die Kupplungshälfte 0840.00 auf den Wellen-
stumpf.
15. Sichern Sie die Kupplungshälfte 0840.00 mit dem Gewindestift
0904.00.
16. Montieren Sie den Stützfuß 0183.00.
Verwenden Sie dazu die Sechskantschraube 0901.21.
0560.00
0932.01
0321.01
0504.00
0932.02
0940.01
0360.01
0914.08
0901.21
5.5 Montage / Demontage
5.5.1 Übersicht der Gleitringdichtungen
Abb. 19 Gleitringdichtungen
Bild Dichtungsart
A
Einfache Gleitringdichtung Sitz in Dichtungspatrone
B
Einfache Gleitringdichtung Sitz im Deckeleinsatz
C
Doppelte Gleitringdichtung Tandem-Anordnung
D
Doppelte Gleitringdichtung Back-to-back-Anordnung 23
5.5.2 Montage der einfachen Gleitringdichtung - Sitz im
Deckeleinsatz
Abb. 20 Einfache Gleitringdichtung - Sitz im Deckeleinsatz
Teileübersicht
0167.00 - Deckeleinsatz
0433.00 - Gleitringdichtung
0504.09 - Abstandsring / Stützscheibe
0516.01 - Stellring
Merkmale
– Einfache Gleitringdichtung
– Sitz im Deckeleinsatz 0167.00
Vor der Montage
•
Prüfen Sie Welle und Gegenringaufnahme auf Verunreinigun-
gen und Beschädigungen (scharfe Kanten). Reinigen Sie ggf.
die Teile oder tauschen Sie diese aus.
•
Prüfen Sie alle O-Ringe der Gleitringdichtung auf korrekten
Sitz, ggf. korrigieren.
B
C
D
Merkmal
Seite
22
21
22
21
