3. Schieben Sie die Montagehülse auf die Pumpenwelle. Drü-
cken Sie den rotierenden Teil der Gleitringdichtung 0433.01
auf die Pumpenwelle. Benutzen Sie die Einbauhülse.
4. Drehen Sie die Stiftschrauben 0904.02 ein bis zwei Umdre-
hungen in den Stellring 0516.00 ein. Fixieren Sie die Stift-
schrauben 0904.02 mit Klebstoff. Benutzen Sie Loctite Typ
243.
5. Montieren Sie den Stellring 0516.00 exakt auf der Pumpen-
welle. Fixieren Sie den Stellring mit der Stiftschraube 0904.02.
6. Entlasten Sie die Feder der Gleitringdichtung 0433.01.
7. Fetten Sie die Kontaktflächen zwischen Lagerträger 0330.00
und Gehäusedeckel 0161.00. Benutzen Sie Klüberpaste UH1
96-402.
8. Setzen Sie den Runddichtring 0412.02 in die Dichtungspat-
rone 0491.00.
9. Montieren Sie die Dichtungspatrone 0491.00 am Gehäusede-
ckel 0161.00. Verwenden Sie die Federringe 0934.11 und die
Sechskantmuttern 0920.15. Drehmoment: M8 - 19 Nm.
10. Montieren Sie den Gehäusedeckel 0161.00 auf den Lagerträ-
ger 0330.00. Benutzen Sie hierfür einen Kunststoffhammer.
Beachten SIe die Montagerichtung des Gehäusedeckels
0161.00.
11. Schieben Sie die Montagehülse auf die Pumpenwelle.
12. Drücken Sie den stationären Teil der Gleitringdichtung
0433.00 in die Dichtungspatrone 0491.00. Benutzen Sie die
Einbauhülse.
13. Drücken Sie den rotierenden Teil der Gleitringdichtung 0433.00
auf die Pumpenwelle 0211.00
14. Montieren Sie den Dichtungsdeckel 0471.01 auf die Dich-
tungspatrone 0491.00. Benutzen Sie die Federringe 0934.24
und die Sechskantschrauben 0901.29.
Drehmoment: M6 - 8 Nm.
Zur Montage des Laufrades und des Spiralgehäuses lesen Sie
Kapitel 0.0.1 auf Seite 1.
5.5.5 Montage der doppelten Gleitringdichtung - back-to-
back
0934.11
0412.02
0914.09
0934.23
0471.00

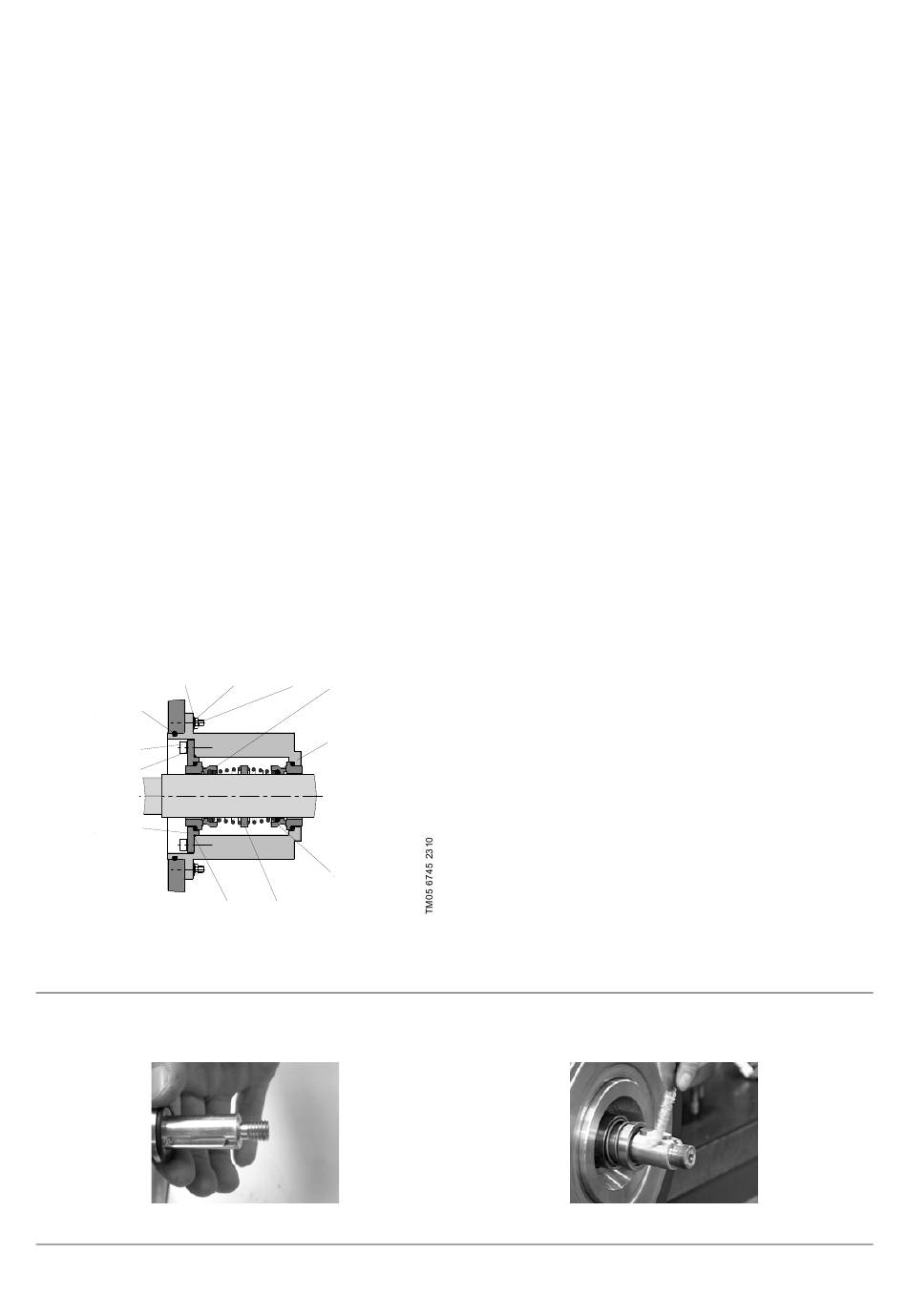

Abb. 23 Doppelte Gleitringdichtung back-to-back
Teileübersicht
1. Schieben Sie die Dichtungsscheibe 0557.00 zusammen mit
den O-Ringen 0412.05 und 0412.79 auf die Welle 0211.00
und setzen Sie die Passfeder 0940.00 ein.
MF-444
Abb. 24 Passfeder
.
Benutzen Sie die Einbauhülse.
0920.15
0902.08
0433.00
0491.00
0433.01
0412.01
0516.00
0412.01 - O-Ring
0412.02 - O-Ring
0433.00 - Gleitringdichtung
0433.01 - Gleitringdichtung
0471.00 - Dichtungsdeckel
0491.00 - Dichtungspatrone
0516.00 - Stellring
0902.08 - Stiftschraube
0914.09 - Innensechskantschraube
0920.15 - Sechskantmutter
0934.11 - Federring
0934.23 - Federring
Merkmale
– Doppelte Gleitringdichtung back-to-back Anordnung
– Dichtungspatrone 0491.00
Vor der Montage
•
Prüfen Sie Welle und Gegenringaufnahme auf Verunreinigun-
gen und Beschädigungen (scharfe Kanten). Reinigen Sie ggf.
die Teile oder tauschen Sie diese aus.
•
Prüfen Sie alle O-Ringe der Gleitringdichtung auf korrekten
Sitz, ggf. korrigieren.
•
Befeuchten Sie zur Reduzierung der Reibung alle Schiebeflä-
chen für O-Ringe mit Wasser.
Montage
1. Setzen Sie den Runddichtring 0412.02 in die Dichtungspat-
rone 0491.00 ein.
2. Montieren Sie die Dichtungspatrone 0491.00 am Gehäusede-
ckel 0161.00. Benutzen Sie die Federringe 0934.11 und
Sechskantmuttern 0920.15. Drehmoment: M8 - 19 Nm.
3. Drücken Sie den Gehäusedeckel 0161.00 in den Lagerträger
0330.00. Benutzen Sie hierfür einen Kunststoffhammer.
4. Schieben Sie die Montagehülse auf das Wellenende.
5. Drücken Sie den stationären Teil der Gleitringdichtung in den
Sitz der Dichtungspatrone 0491.00. Benutzen Sie die Einbau-
hülse.
6. Drücken Sie den rotierenden Teil der Gleitringdichtung
0433.01 soweit wie möglich auf die Welle 0211.00.
7. Drücken Sie den Stellring 0516.00 auf die Welle 0211.00.
8. Montieren Sie auf der Produktseite den rotierenden Teil der
Gleitringdichtung 0433.00. Benutzen Sie die Einbauhülse.
9. Setzen Sie den Runddichtring 0412.01 und den stationären
Teil der Gleitringdichtung 0433.00 in den Dichtungsdeckel
0471.00 ein.
10. Montieren Sie den Dichtungsdeckel 0471.00 zusammen mit
dem stationär Teil der Gleitringdichtung 0433.00 auf die Dich-
tungspatrone 0491.00. Benutzen Sie die Federringe 0934.23
und die Innensechskantschrauben 0914.09.
Drehmoment: M6 - 8 Nm.
Zur Montage des Laufrades und des Spiralgehäuses lesen Sie
Kapitel 0.0.1 auf Seite 1.
5.5.6 Montage des Laufrades und Spiralgehäuses
2. Fetten Sie den Laufrad Sitz und die Pumpenwelle 0211.00
inklusive Gewinde.
Benutzen Sie dazu Klüberpaste UH1 96-402.
MF-583
Abb. 25 Pumpenwelle
