5.4.3 CN - Lagerträger
0330.00
0321.00
0518.01
0504.10
0360.00

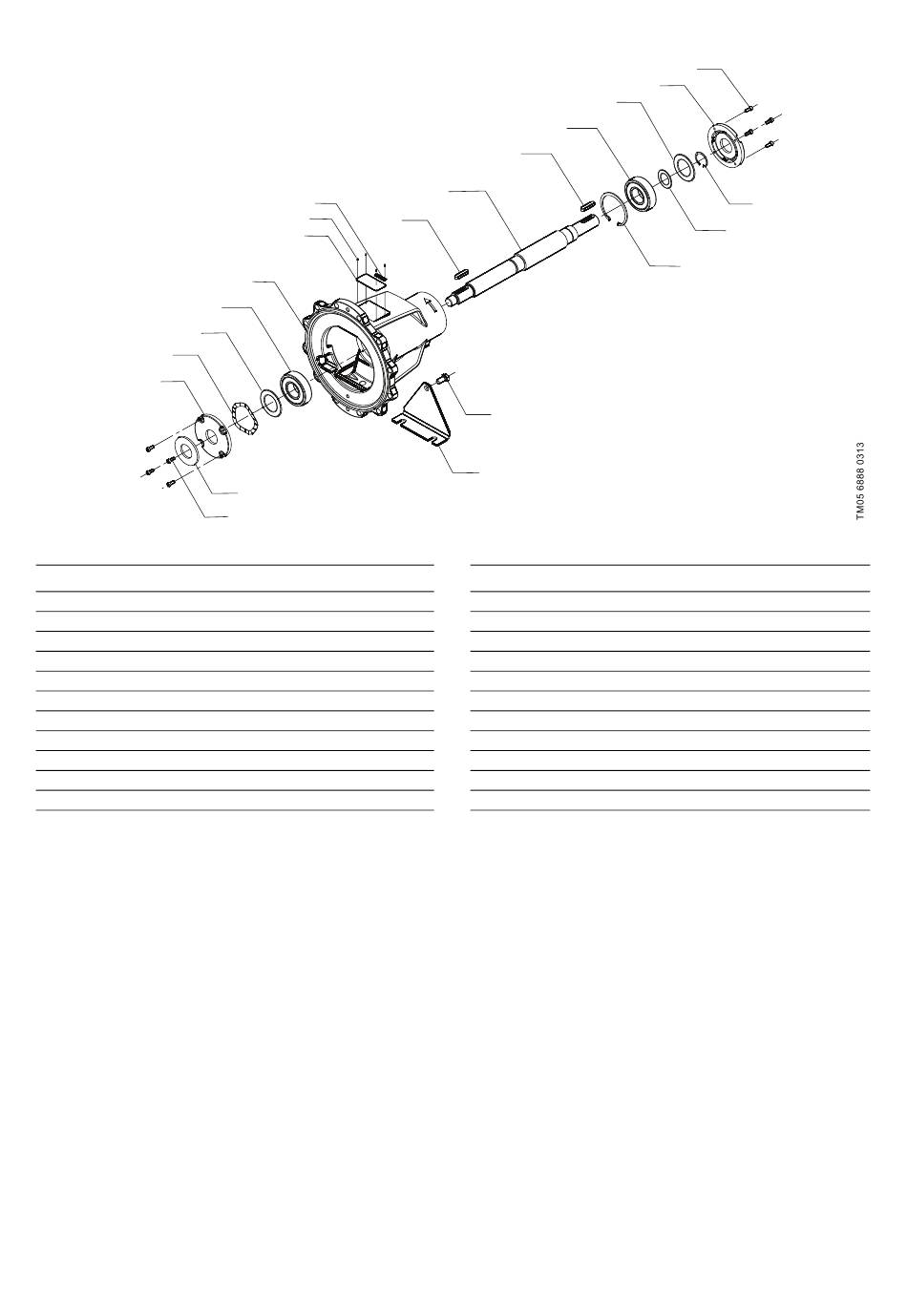

Abb. 16 Teileübersicht CN-Lagerträger
Stück Teile-Nr. Beschreibung
1 0183.00 Stützfuß
1 0211.00 Welle
1 0321.00 Rillenkugellager
1 0321.01 Rillenkugellager
1 0330.00 Lagerträger
1 0360.00 Lagerdeckel
1 0360.01 Lagerdeckel
1 0504.00 Stützscheibe (ab Baugröße 150)
1 0504.10 Abstandsring / Stützscheibe
1 0507.00 Spritzring
1 0518.01 Nilos-Ring (ab Baugröße 150)
0211.00
0970.01
0560.00
0940.00
0970.00
0507.00
0914.07
0360.01
0518.02
0321.01
0940.01
0901.21
0183.00
Stück Teile-Nr. Beschreibung
1 0518.02 Nilos-Ring (ab Baugröße 150)
4 0560.00 Stift
1 0901.21 Sechskantschraube
4 0914.07 Innensechskantschraube
4 0914.08 Innensechskantschraube
1 0932.01 Sicherungsring
1 0932.02 Sicherungsring
1 0940.00 Passfeder
1 0940.01 Passfeder
1 0970.00 Schild
1 0970.01 Schild
0914.08
0932.02
0504.00
0932.01
