6.4 Montage

6.4.1 Teile Übersicht
0922.00
0162.00
0515.01
0934.03
0920.22

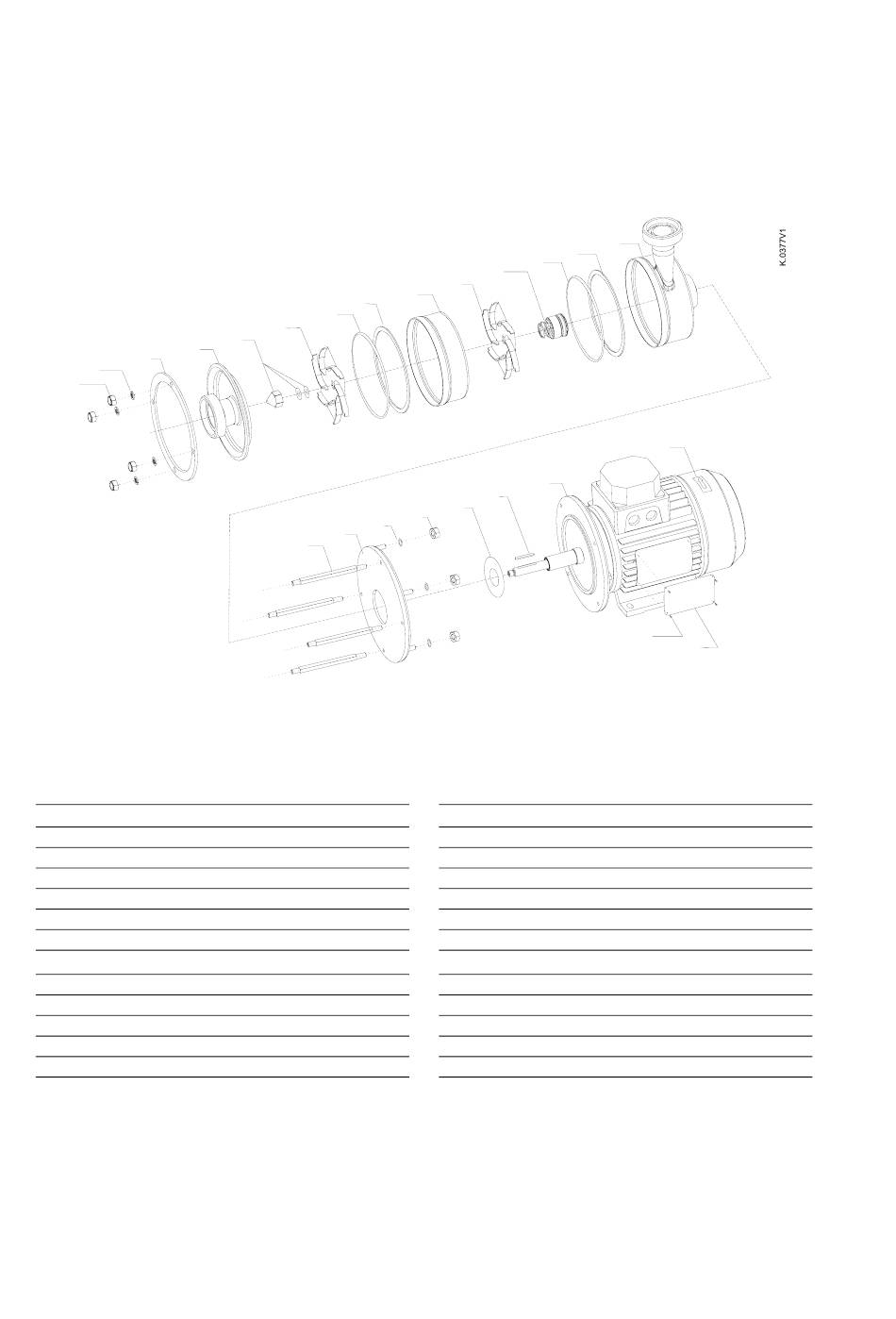

Abb. 10 Teileübersicht
Stk. Teil Nr. Benennung
1 0107.00 Druckgehäuse
1 0112.02 Leitschaufelgehäuse
1 0162.00 Saugdeckel
1 0230.01 Laufrad
1 0230.02 Laufrad
1 0340.00 Laterne
1 0412.11
Runddichtring
1 0412.12 Runddichtring
1 0433.00 Gleitringdichtung
1 0507.00 Spritzring
1 0513.01 Einsatzring
1 0513.02 Einsatzring
Tab. 6 Stückliste
a. Stufenabhängige Bauteile teilweise ohne Abbildung.
30
0112.02
0513.02
0412.12
0230.02
0920.09
0934.06
0340.00
0905.00
a
Wartung / Instandhaltung
0107.00
0513.01
0412.11
0433.00
0230.01
0802.00
0940.00
0507.00
Stk. Teile Nr. Benennung
1 0515.01 Spannring
4 0560.00 Kerbstift
1 0802.00 Bloc-Motor
4 0905.00 Verbindungsschraube
4 0920.09 Sechskant Mutter
4 0920.22 Sechskant Mutter
1 0922.00 Laufrad Mutter
4 0934.03 Federring
4 0934.06 Federring
1 0940.00 Passfeder
1 0970.00 Typenschild
1 0970.01 Drehrichtungspfeil
0970.01
0560.00
0970.00
