5 | Aufstellen / Montage / Integration des Filteraggregats
1
2
3
4
5
6
7
8
9
44 / 80
5.5 Saug- / Druckanschluss anschließen
Berücksichtigen Sie den Druckverlust beim Anschluss von
Saug- / Druckschläuchen. Die Saug- / Druckschläuche aus der
Filteraggregat Zubehörliste sind auf das Filteraggregat abge-
stimmt.
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
– Volumenstrom
– Kinematischer Viskosität
– Leitungsabmessung
– Dichte des Mediums
Für Hydrauliköle auf Mineralölbasis lässt sich der Druckverlust
näherungsweise wie folgt berechnen:

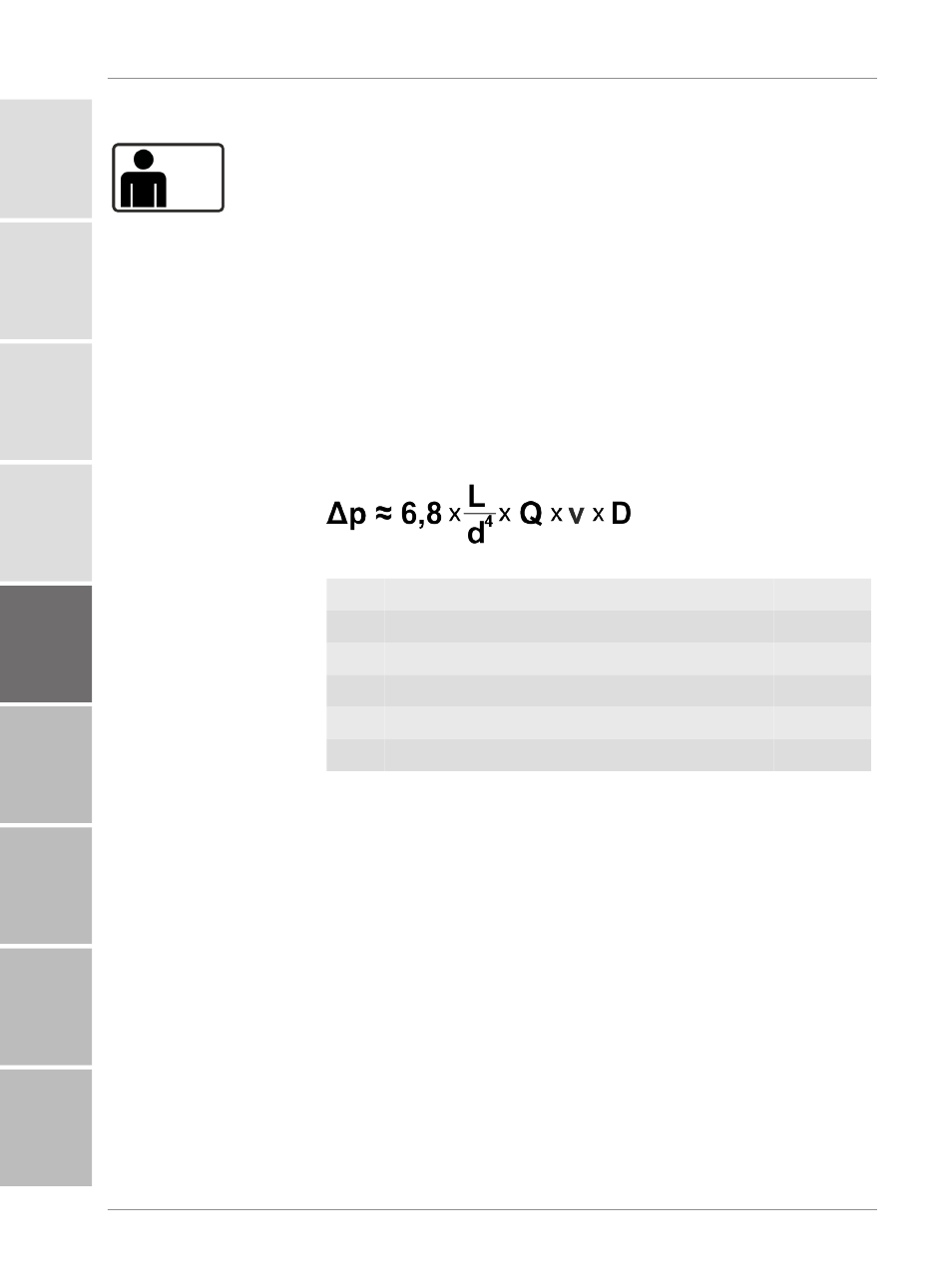

Abb. 13: Druckverlustformel
Δp Druckdifferenz
L Leitungslänge
d Leitungsinnendurchmesser
Q Volumenstrom
ν Kinematische Viskosität
D Dichte
Die Dichte von Hydrauliköl auf Basis von Mineralöl beträgt
≈ 0,9 kg/dm³.
Diese Formel gilt für gerade Rohrleitungen. Beachten Sie spe-
ziell für den saugseitigen Anschluss, dass zusätzliche Ver-
schraubungen und Rohrbögen die Druckdifferenz erhöhen.
Beachten Sie beim hydraulischen Anschluss folgende Punkte:
– Halten Sie die Höhendifferenz des Produkts zum Ölniveau
im Reservoir so gering wie möglich.
– Verwenden Sie einen Saugschlauch, der für einen Unter-
druck von ≥ -0,5 bar (z. B. -1 bar) geeignet ist.
– Vermeiden Sie Verengungen in den Anschlussleitungen.
Dadurch wird die Leistung vermindert und die Kavitations-
gefahr erhöht.
HYDAC FILTER SYSTEMS GMBH
[bar]
[m]
[mm]
[l/min]
[mm²/s]
[kg/dm³]
BeWa OF5 CM 3580053c de print
