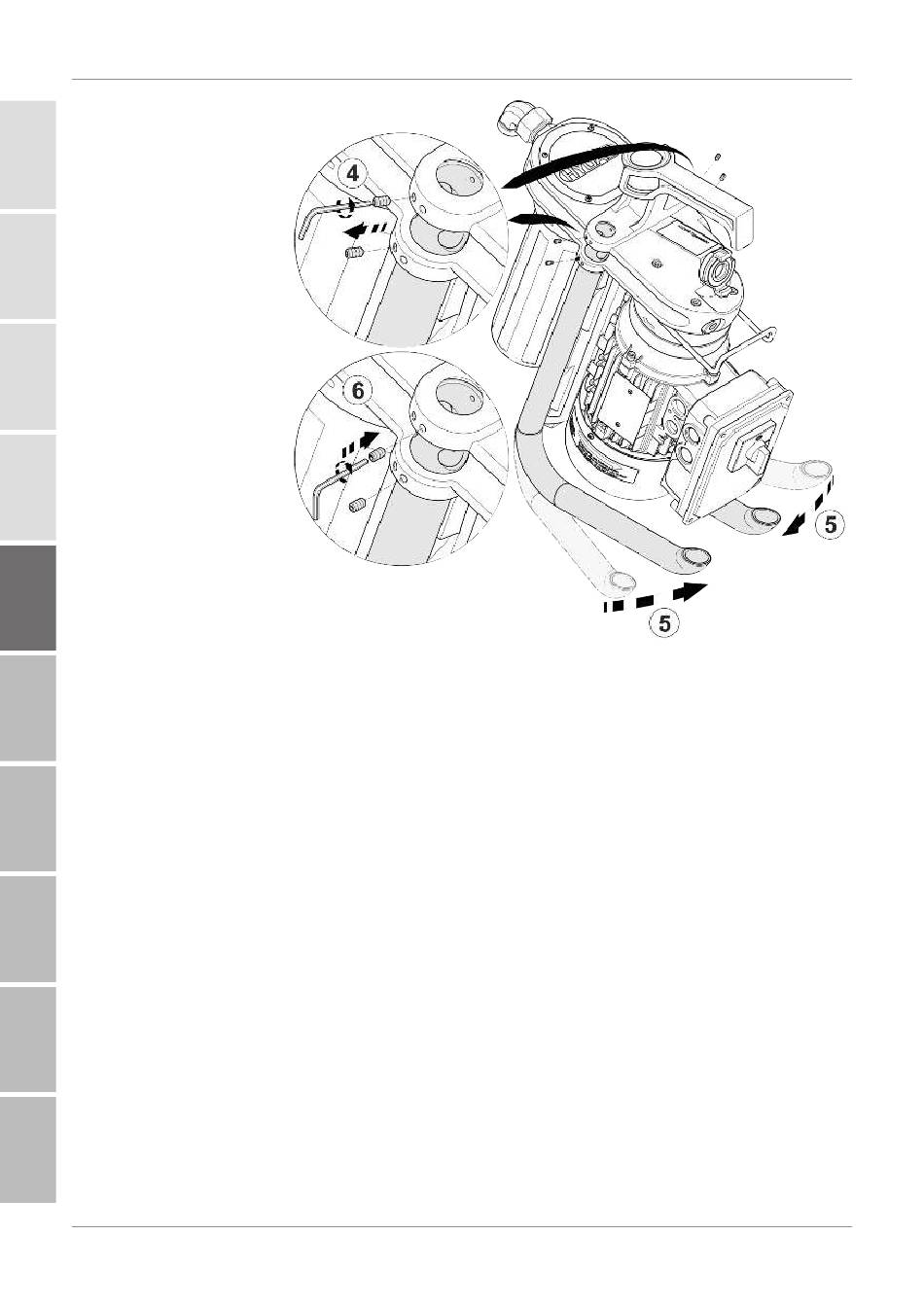

Abb. 19: Füße verstellen 44°⇨ 0°
Zum Verstellen beider Füße von 44° auf 0° gehen Sie wie folgt
vor:
4. Drehen Sie die beiden Schrauben mit dem Innensechs-
kantschlüssel gegen den Uhrzeigersinn vollständig her-
aus.
5. Drehen Sie den Fuß ≈ 22° nach innen, sodass die Boh-
rungen im Fuß in der anderen Gewindebohrung an der
0° Position im Filterkopf zu erkennen sind.
6. Drehen Sie die beiden Schrauben im Uhrzeigersinn in
die anderen Gewindebohrungen (Position 0°) ein und
ziehen Sie diese mit einem Drehmoment von 3 Nm fest.
HINWEIS! Achten Sie darauf, dass sich die Schrauben
vollständig in der Gewindebohrung befinden. Stehen
die Schrauben aus der Gewindebohrung heraus, wur-
de die Position nicht richtig gewählt. Wählen Sie die
richtige Position mit den Bohrungen im Fuß.
