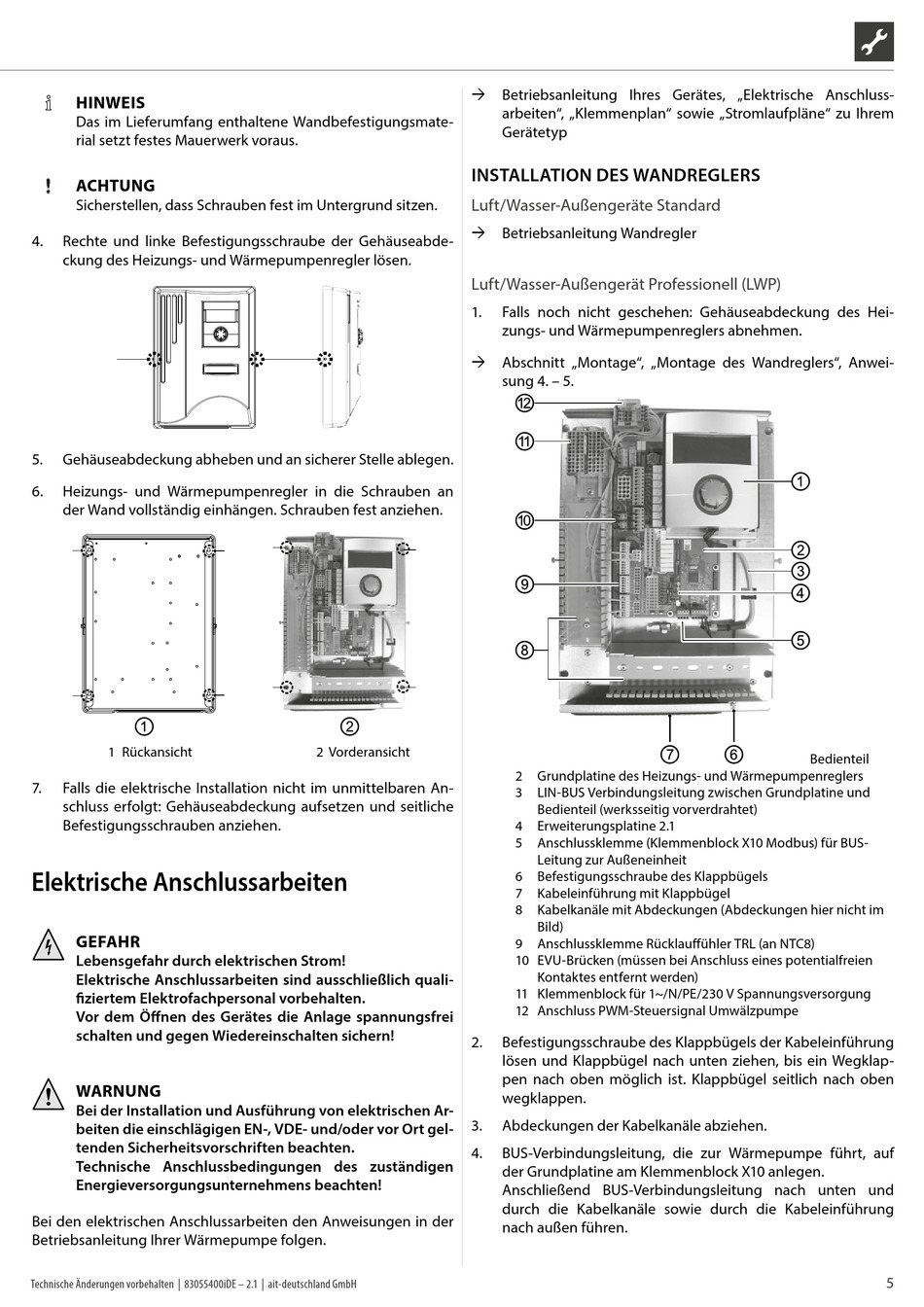

HINWEIS
Das im Lieferumfang enthaltene Wandbefestigungsmate-
rial setzt festes Mauerwerk voraus.
ACHTUNG
Sicherstellen, dass Schrauben fest im Untergrund sitzen.
4. Rechte und linke Befestigungsschraube der Gehäuseabde-
ckung des Heizungs- und Wärmepumpenregler lösen.
5. Gehäuseabdeckung abheben und an sicherer Stelle ablegen.
6. Heizungs- und Wärmepumpenregler in die Schrauben an
der Wand vollständig einhängen. Schrauben fest anziehen.
1 Rückansicht
7. Falls die elektrische Installation nicht im unmittelbaren An-
schluss erfolgt: Gehäuseabdeckung aufsetzen und seitliche
Befestigungsschrauben anziehen.

Elektrische Anschlussarbeiten

GEFAHR
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind ausschließlich quali-
fiziertem Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage spannungsfrei
schalten und gegen Wiedereinschalten sichern!
WARNUNG
Bei der Installation und Ausführung von elektrischen Ar-
beiten die einschlägigen EN-, VDE- und/oder vor Ort gel-
tenden Sicherheitsvorschriften beachten.
Technische Anschlussbedingungen des zuständigen
Energieversorgungsunternehmens beachten!
Bei den elektrischen Anschlussarbeiten den Anweisungen in der
Betriebsanleitung Ihrer Wärmepumpe folgen.
Technische Änderungen vorbehalten | 83055400iDE – 2.1 | ait-deutschland GmbH
 Betriebsanleitung Ihres Gerätes, „Elektrische Anschluss-

INSTALLATION DES WANDREGLERS

Luft/Wasser-Außengeräte Standard
 Betriebsanleitung Wandregler
Luft/Wasser-Außengerät Professionell (LWP)
1.
 Abschnitt „Montage", „Montage des Wandreglers", Anwei-
2 Vorderansicht
2.
3.
4.
arbeiten", „Klemmenplan" sowie „Stromlaufpläne" zu Ihrem
Gerätetyp
Falls noch nicht geschehen: Gehäuseabdeckung des Hei-
zungs- und Wärmepumpenreglers abnehmen.
sung 4. – 5.
2 Grundplatine des Heizungs- und Wärmepumpenreglers
3 LIN-BUS Verbindungsleitung zwischen Grundplatine und
Bedienteil (werksseitig vorverdrahtet)
4 Erweiterungsplatine 2.1
5 Anschlussklemme (Klemmenblock X10 Modbus) für BUS-
Leitung zur Außeneinheit
6 Befestigungsschraube des Klappbügels
7 Kabeleinführung mit Klappbügel
8 Kabelkanäle mit Abdeckungen (Abdeckungen hier nicht im
Bild)
9 Anschlussklemme Rücklauffühler TRL (an NTC8)
10 EVU-Brücken (müssen bei Anschluss eines potentialfreien
Kontaktes entfernt werden)
11 Klemmenblock für 1~/N/PE/230 V Spannungs versorgung
12 Anschluss PWM-Steuersignal Umwälzpumpe
Befestigungsschraube des Klappbügels der Kabeleinführung
lösen und Klappbügel nach unten ziehen, bis ein Wegklap-
pen nach oben möglich ist. Klappbügel seitlich nach oben
wegklappen.
Abdeckungen der Kabelkanäle abziehen.
BUS-Verbindungsleitung, die zur Wärmepumpe führt, auf
der Grundplatine am Klemmenblock X10 anlegen.
Anschließend BUS-Verbindungsleitung nach unten und
durch die Kabelkanäle sowie durch die Kabeleinführung
nach außen führen.
Bedienteil
